Đối với mỗi hệ thống điện đều cần thực hiện nối đất bảo vệ để đảm bảo an toàn. Bài viết này BKAII sẽ cùng các bạn tìm hiểu những thông tin chi tiết về việc nối đất bảo vệ nhé!

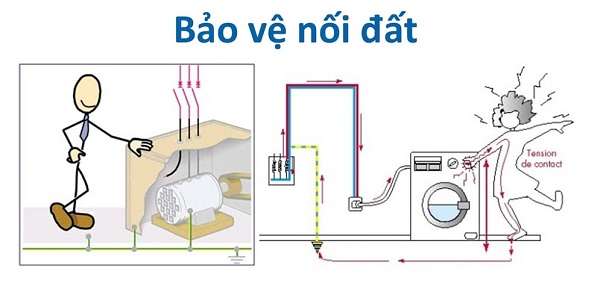

Nối đất bảo vệ hay còn gọi là nối đất, tiếp đất, địa là hình thức kết nối giữa các thiết bị sử dụng điện với mặt đất giúp ngăn chặn các tình trạng nguy cấp khi các thiết bị sử dụng điện bị hư hỏng hoặc có hiện tượng rò rỉ điện. Bên cạnh việc bảo vệ các thiết bị điện trong gia đình thì nối đất bảo vệ còn góp phần đảm bảo an toàn tính mạng của con người.
Phân loại
Trong hệ thống điện có 3 loại nối đất:
- Nối đất làm việc: Thực hiện nối các điểm của mạng điện (thường là trung tính mạng điện) với hệ thống nối đất nhằm đảm bảo các chế độ làm việc của mạng điện.
- Nối đất an toàn: Thực hiện nối các phần tử bình thường không mang điện áp (thường là vỏ máy, khung máy, chân sứ,…) với hệ thống nối đất nhằm đảm bảo an toàn cho người tiếp xúc với các phần tử này khi vì lý do nào đó (thường là cách điện bị hỏng) chúng có điện.
- Nối đất chống sét: Thực hiện nối các thiết bị chống sét với hệ thống nối đất nhằm đảm bảo an toàn cho người và các thiết bị, công trình khi có sét đánh.
Một hệ thống nối đất có thể là:
- Tự nhiên: Tận dụng các bộ phận kim loại có sẵn trong lòng đất làm hệ thống nối đất.
- Nhân tạo: Chủ định dùng các điện cực kim loại (bằng đồng là tốt nhất) chôn sâu trong đất làm hệ thống nối đất.
- Hỗn hợp: Kết hợp 2 loại nối đất này.
Tầm quan trọng của nối đất
- Nối đất giúp bảo vệ con người khỏi dòng điện ngắn mạch trong lúc thi công công trình.
- Nối đất cung cấp đường dẫn dễ dàng nhất cho dòng điện ngắn mạch ngay cả sau khi cách điện bị hỏng.
- Thực hiện việc tiếp điện địa sẽ giúp bảo vệ thiết bị và các nhân viên khỏi sự gia tăng điện áp cao và phóng điện sét bất ngờ.
- Việc nối đất được thực hiện bằng cách nối điện các bộ phận tương ứng trong hệ thống lắp đặt với hệ thống dây dẫn điện, điện cực đặt gần đất hoặc dưới mặt đất. Bên cạnh đó, tấm tiếp địa, điện cực dưới mặt đất sẽ có rãnh sắt phẳng. Từ đó, tất cả các bộ phận kim loại không mang dòng điện của thiết bị được kết nối.
- Trong trường hợp có sự cố xảy ra, dòng điện sự cố từ thiết bị sẽ chạy qua hệ thống nối đất và từ đó bảo vệ thiết bị khỏi dòng điện sự cố.
Khi nào nên nối đất bảo vệ?
Chúng ta chia làm hai trường hợp như sau:
- Đối với các thiết bị có điện áp >1000 thì nối đất bảo vệ được áp dụng mọi trường hợp.
- Đối với điện áp <1000V thì áp dụng nối đất hay không phụ thuộc vào chế độ làm việc của trung tính. Khi trung tính cách điện với đất thì áp dụng nối đất bảo vệ còn trung tính bảo vệ thì áp dụng bảo vệ nối dây trung tính.
Các bước tính toán thiết kế và lắp đặt hệ thống nối đất
Nối đất cho hệ thống điện không chỉ cho những công trình lớn, nhà máy… Bây giờ con rất phổ biến các mạng điện dân dụng nhà ở để bảo vệ an toàn cho người và thiết bị khỏi bị hư hỏng.
- Kiểm tra và xác định chức năng của hệ thống nối đất
- Tính điện trở suất của đất (có thể dùng máy đo điện trở đất)
- Lên cấu hình hệ thống nối đất.
- Xác định loại điện trở nối đất 1 cọc (rc).
- Xác định loại điện trở nối đất n cọc (RC).
- Xác định loại điện trở nối đất một cáp nối (dùng thanh ngang).
- Xác định điện trở nối đất và hệ thống cáp nối (dùng thanh ngang).
- Tính giá trị điện trở nối đất cho toàn bộ hệ thống điện.
Như vậy BKAII đã cùng các bạn tìm hiểu những thông tin cơ bản về nối đất hệ thống điện. Có thắc mắc hay cần thêm thông tin các bạn liên hệ BKAII nhé!
