Ngày nay trong cuộc sống hàng ngày ta đã quá quen thuộc với cụm từ điện 3 pha, nghe nhiều sử dụng nhiều nhưng không phải ai cũng hiểu điện 3 pha thực chất là gì và có đặc điểm ra sao, bài viết này BKAII cùng các bạn có những tìm hiểu chung về điện 3 pha qua các thông tin về khái niệm, đặc điểm và ứng dụng nhé!

Điện 3 pha (three-phase current) là một thuật ngữ được dành riêng trong chuyên ngành điện và các thiết bị điện, là dòng điện gồm có 3 dây nóng và 1 dây lạnh, chúng giống như 3 đường điện 1 pha tạo thành đang chạy song song chung với 1 dây trung tính

Điện 3 pha bao nhiêu von?

Ở mỗi quốc gia điện pha sẽ có sự khác nhau, phụ thuộc vào lịch sử, cơ sở hạ tầng, điều kiện kinh tế, công nghệ,...

  • 380V/3F : điện 3 pha áp dụng tại Việt Nam
  • 220V/3F : điện 3 pha áp dụng tại Mỹ
  • 200V/3F : điện 3 pha áp dụng tại Nhật Bản

Điện 3 pha bao nhiêu ampe? Điện ba pha bao nhiêu kw?

Cường độ của dòng điện ba pha

Theo nhà vật lý và toán học người Pháp là André Marie Ampère thì dòng điện qua điện ba pha được tính theo công thức:

I= U/R

Trong đó:

  • U: Là hiệu điện thế 3 pha, ở Việt Nam, U=380V
  • R: Điện trở của dây dẫn
  • I: Dòng điện ba pha (đơn vị là A – ampe)

Hiện nay để có sự chuẩn xác người ta thường sử dụng ampe kìm để đo dòng điện 3 pha.

Công suất của dòng điện 3 pha

 P = √3 U x I x Cos(Φ)

Trong đó:

  • P: Công suất (Ký hiệu KVA – đơn vị KW, W)
  • U là hiệu điện thế (Vol) chạy qua dây dẫn (Ký hiệu U)
  • I: Cường độ dòng điện Ampe (ký hiệu A)
  • Cos (Φ) tính bằng 1 hoặc 0,8

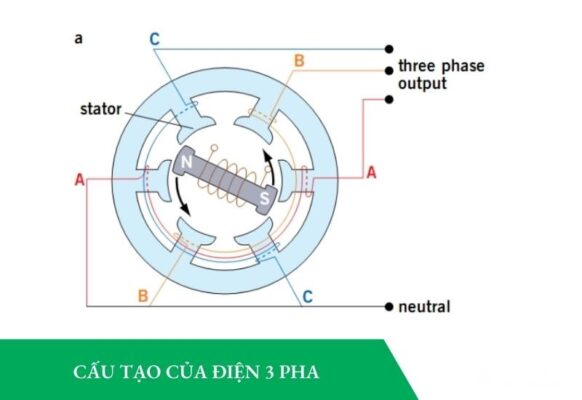

Cấu tạo và nguyên lý hoạt động của điện 3 pha

Một trong những ưu điểm của dòng điện 3 pha so với dòng điện 1 pha chính là sự tiết kiệm dây dẫn. Chúng có cấu tạo động đơn giản, tốt hơn so với 1 pha. Trong đó cấu tạo mạch điện 3 pha sẽ gồm có: dây dẫn, nguồn điện và tải 3 pha. Để tạo ra được nguồn điện 3 pha thì sẽ cần sử dụng máy phát điện xoay chiều, gồm:

  • 3 dây quấn AX, BY, CZ cùng với nam châm điện
  • Các dây quấn AX, BY, CZ cần có cùng số vòng dây như nhau và được đặt lệch nhau một góc có giá tri 2pi/3 trong không gian.

Nguyên ký hoạt động điện 3 pha như sau: Khi quay nam châm với một vận tốc không đổi thì từ trường sẽ quét lần lượt qua các dây quấn, cảm ứng vào trong dây quấn. Sức điện động xoay chiều cùng với biên độ, tần số và sẽ lệch pha nhau 1 góc 120 độ nếu xét về mặt thời gian sẽ là 1/3 chu kì.

Lợi ích khi sử dụng điện 3 pha

Điện 3 pha thường được sử dụng cho việc truyền tải, sản xuất công nghiệp sử dụng thiết bị điện có công suất lớn để giải quyết vấn đề tổn hao điện năng.

  • Việc truyền dẫn dòng điện so với điện 1 pha sẽ tiết kiệm nhiều hơn.
  • Về cơ bản thì điện 3 pha là loại điện vượt trội hơn điện 1 pha gia đình vẫn hay sử dụng. Cấu tạo của điện 3 pha cũng đơn giản tiện lợi hơn.
  • Chúng được sử dụng cho nhà máy công nghiệp, xí nghiệp, trong gia đình,…

Phân biệt giữa dòng điện 1 pha, điện 2 pha và điện 3 pha

Tiêu chí Điện 1 pha Điện 2 pha Điện 3 pha
Khái niệm Điện 1 pha có 2 dây đó là 1 dây pha trong nguồn điện ba pha và 1 dây trung tính Điện 2 pha có 2 dây nóng, không sử dụng dây trung tính. Khi sử dụng 2 pha nóng sẽ được đấu vào dầu bất kỳ lấy ra được điện 1 pha ở đầu ra.

Có 3 dây nóng và 1 dây lạnh. Mạch điện sẽ là một hệ thống mà nguồn tác động là nguồn 3 pha. Nguồn 3 pha gồm 3 nguồn một pha hợp lại.

Đó là nguồn sức điện động có cùng tần số, biên độ và lệch nhau 120 độ hay ⅓ chu kì.

Hiệu điện thế

Ở nước ta, hiệu điện thế dòng điện 1 pha ở giữa hai đầu dây vào mức 220V.

Tuy nhiên ở một số quốc gia khác như Nhật Bản, Mỹ, Đài Loan, điện áp 1 pha sẽ được định theo mức thấp hơn: 100V, 110V, 120V.

Đầu ra của 2 dây đều là dây nóng nhưng có 1 dây mang trị số rất thấp (khoảng từ 3V ~ 5V), do đó dây vẫn tạo ra hiệu điện thế U = 220V để sử dụng cho các thiết bị điện 1 pha

Điện ba pha ở mỗi quốc gia đều có sự khác nhau, ví dụ:

380V/3F: Việt Nam

220V/3F: Mỹ

200V/3F: Nhật Bản

Đối tượng sử dụng Là điện dân dụng được sử dụng trong sinh hoạt hằng ngày của gia đình, với công suất các thiết bị nhỏ, ít hao tổn phí về điện năng Được sử dụng cho các thiết bị điện 1 pha

Được dùng để truyền tải, sản xuất công nghiệp chuyên dùng thiết bị điện có công suất lớn để giải quyết các vấn đề hao tổn điện năng.

Hiện nay, có nhiều gia đình có lắp đặt hệ thống điện 3 pha sẵn, trong đó có lắp đặt thêm một chiếc ổn áp 3 pha để lấy đầu ra 220V phục vụ cho sinh hoạt.

Trên đây là những tìm hiểu của BKAII về dòng điện 3 pha. Có thắc mắc hay cần thêm thoogn tin các bạn liên hệ BKAII nhé!
