Chổi than và cổ góp điện là những thành phần được sửu dụng nhiều trong các hệ thống động cơ điện. Bài viết trước BKAII đã cùng các bạn có những tìm hiểu cơ bản về chổi than, ở bài viết này chúng ta cùng tìm hiểu về cổ góp điện với những thông tin khái niệm, cấu tạo, phân loại và công dụng nhé!
Cổ góp điện (slip ring) là 1 thiết bị có dạng hình trụ tròn, cấu thành từ những vành quấn quanh. Một bộ sản phẩm có giá đỡ chổi than, chổi than, cổ góp… sẽ giúp đưa điện ra hay đưa điện vào cho 1 cơ cấu quay, motor quay. Thiết bị này thường dùng cho các ru lô quấn nhả cáp hay các động cơ điện.
Cổ góp điện là bộ cổ góp lấy điện dạng quay, sử dụng cho động cơ roto dây quấn, Cổ góp điện có loại 1 pha, 2 pha, 3 pha, 4 pha, 5 pha, 6 pha và 8 pha. Cổ góp điện là bộ phận quan trọng trong cơ cấu lấy điện dạng quay và các bộ phận có thể quay liên tục 360 độ với tốc độ quay bằng với tốc độ của động cơ. Cổ góp điện hoạt động tương tự giống như vòng quay của ổ bi, phần bên trong quay liên tục còn phần bên ngoài đứng yên
Cấu tạo cổ góp điện
Muốn có 1 cổ góp điện hoạt động được cần phải có đủ 3 bộ phận cơ bản như sau:
- Lá than dẫn điện.
- Vành góp điện.
- Giá đỡ chổi than.

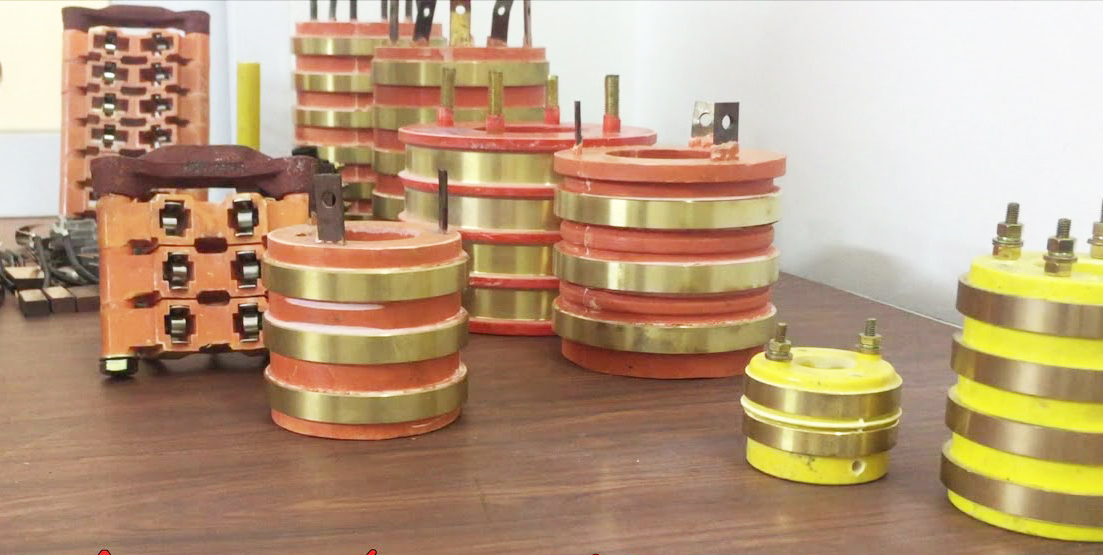

Những vành góp điện được cấu tạo gồm các vành đồng kết lại. Chính vì thế mà nó tạo thành cổ góp điện. Hình dáng hình trụ tròn, màu sắc vàng đồng. Các thiết bị này thường không yêu cầu lắp đặt quá cầu kỳ. Nếu việc tiếp xúc không đảm bảo thì chất lượng công việc cũng như hiệu quả sẽ sụt giảm. Những cổ góp này thường phải được che kín, bảo bọc cẩn thận, thấm khô, tránh nước để không gây ra các hiện tượng chập điện giữa các vành góp hay nguy hiểm hơn là cháy nổ.
Nguyên lý hoạt động của cổ góp điện
Cổ góp hoạt động theo nguyên lý 2 chiều. Điều đó có nghĩa là khi ta đưa vào dòng điện từ giá đỡ chổi than thì đồng thời ta sẽ có dòng điện ở cực của vành góp. Khi mà chúng ta cấp điện từ cực của vành góp thì cùng lúc đó ta có thể lấy điện được ở chổi than. Nguyên lý tưởng chừng đơn giản này không chỉ giúp chế tạo nên thiết bị này mà còn nhiều thiết bị khác nữa.
Phân loại cổ góp điện
Slip ring được phân loại theo đường kính trong, đường kính ngoài, số pha và loại chổi than.
- Cổ góp 2 Pha 20*50*50mm, 25*65*55mm, 20*60*50mm, 25*60*50mm,…
- Cổ góp 3 Pha 30*70*75mm, 40*80*70mm, 55*100*90mm, 65*112*100mm, 75*125*110mm, 85*140*125mm, 90*160*140mm,…
- Cổ góp 4 Pha 20*50*75mm, 25*65*90mm, 20*60*90mm,…
- Cổ góp 5 Pha 55*110*108mm, 60*140*130mm, 65*140*125mm,…
- Cổ góp 6 Pha 65*130*145mm,…
- Cổ góp 8 Pha 75*140*247mm,…
Các thông số cần lưu ý chọn cổ góp điện
- Tổng dây điện ra và dây vào.
- Đường kính trong (ID) kích thước bao nhiêu?
- Đường kính ngoài (OD) kích thước bao nhiêu?
- Chiều cao vành góp (Height) bao nhiêu mm?
- Vật liệu cổ góp điện.
- Chế độ làm việc.
- Công suất Max của cổ góp chổi than.
- Kích thước lá than.
- Chất liệu của lá than (J201 và J164).
Tác dụng
Bộ cổ góp điện có cấu tạo gồm: bên trong là ống trụ làm bằng vật liệu cách điện, bên ngoài là các vành tròn làm bằng đồng. Chồi than của bộ cổ góp điện quẹt lên các vành đồng này để lấy điện cung cấp cho cổng trục hoạt động.
Tác dụng của bộ cổ góp chính là cung cấp nguồn điện từ bên ngoài vào nuôi động cơ điện đang xoay. Tùy theo nhu cầu sử dụng cụ thể mà chúng tôi có các loại cổ góp điện 2 pha, 3 pha, 4 pha, 5 pha, 6 pha, 8 pha với nhiều kích thước khác nhau.
Đây là dòng phụ kiện không thể thiếu của máy khoan, máy mài, máy cắt,… vì vậy người dùng cần hết sức chú ý tới hiệu quả công việc
Trên đây là những tìm hiểu của BKAII về cổ góp điện. Có thắc mắc hay cần thêm thông tin các bạn liên hệ BKAII nhé
