Các bộ chuyển đổi Thermocouple sang Modbus RTU RS485 phổ biến

Trong lĩnh vực tự động hóa công nghiệp, giao thức Modbus là một trong những chuẩn truyền thông phổ biến nhất được sử dụng để kết nối PLC, HMI, SCADA và các thiết bị hiện trường như cảm biến, đồng hồ đo, bộ điều khiển nhiệt độ. Nhờ cấu trúc đơn giản, dễ triển khai và được nhiều hãng thiết bị hỗ trợ, Modbus đã trở thành chuẩn giao tiếp gần như mặc định trong nhiều hệ thống điều khiển công nghiệp hiện nay.

Hiện nay, Modbus có ba chuẩn phổ biến gồm Modbus RTU, Modbus ASCII và Modbus TCP. Trong đó, Modbus RTU thường hoạt động trên các chuẩn truyền thông nối tiếp như RS232, RS485 hoặc RS422. Chuẩn này được sử dụng rất rộng rãi trong các hệ thống đo lường và giám sát công nghiệp do khả năng truyền dữ liệu ổn định trên khoảng cách xa và dễ dàng tích hợp với PLC. Bên cạnh đó, trong các hệ thống mạng công nghiệp hiện đại sử dụng Ethernet, chuẩn Modbus TCP cũng được sử dụng để kết nối các thiết bị điều khiển với hệ thống SCADA hoặc máy chủ giám sát trung tâm. Tuy nhiên, đối với các hệ thống đo lường hiện trường hoặc hệ thống cảm biến, Modbus RTU qua RS485 vẫn là giải pháp phổ biến và kinh tế nhất.

Trong các hệ thống đo nhiệt độ công nghiệp, cảm biến Thermocouple thường được sử dụng để đo nhiệt độ trong lò nung, lò nhiệt luyện, dây chuyền sản xuất thực phẩm, xi măng hoặc luyện kim. Để đưa tín hiệu nhiệt độ này vào PLC hoặc hệ thống SCADA, các module chuyển đổi Thermocouple sang Modbus RTU RS485 được sử dụng nhằm chuẩn hóa dữ liệu và truyền thông qua mạng công nghiệp.

Bài viết này sẽ giới thiệu một số module chuyển đổi Thermocouple sang Modbus RTU phổ biến hiện nay, được sử dụng nhiều trong các hệ thống giám sát và thu thập dữ liệu công nghiệp.

Các module Thermocouple Modbus RTU phổ biến

Hiện nay BKAII đang cung cấp một số module đọc Thermocouple hỗ trợ giao thức Modbus RTU như:

PM8TC – Procon Module đầu vào Thermocouple 8 kênh hỗ trợ Modbus RTU qua RS485, phù hợp cho các hệ thống giám sát nhiệt độ trong công nghiệp.
PM8TC ISO - Procon: Module đầu vào Thermocouple 8 kênh hỗ trợ Modbus RTU qua RS485, phù hợp cho các hệ thống giám sát nhiệt độ trong công nghiệp. ( đặc biệt : hỗ trợ 8 kênh cách ly riêng từng kênh).
ADAM-4018+ – Advantech Module 8 kênh Thermocouple hỗ trợ giao tiếp Modbus, được sử dụng phổ biến trong các hệ thống SCADA và data acquisition.
A-1019 – Yottacontrol Module Remote I/O hỗ trợ 8AI (type: 0/4~20mA,J,K,T,E,R,S,B Thermocouple ,Thermistor), 4DI, giao tiếp RS485 và Modbus RTU, thích hợp cho các ứng dụng thu thập dữ liệu từ xa.
A-1019+– Yottacontrol Module Remote I/O hỗ trợ 8AI (type: 0/4~20mA,J,K,T,E,R,S,B Thermocouple ,Thermistor), 4DI, giao tiếp RS485 và Modbus RTU, cách ly tín hiệu AI ( Isolation Analog Input).

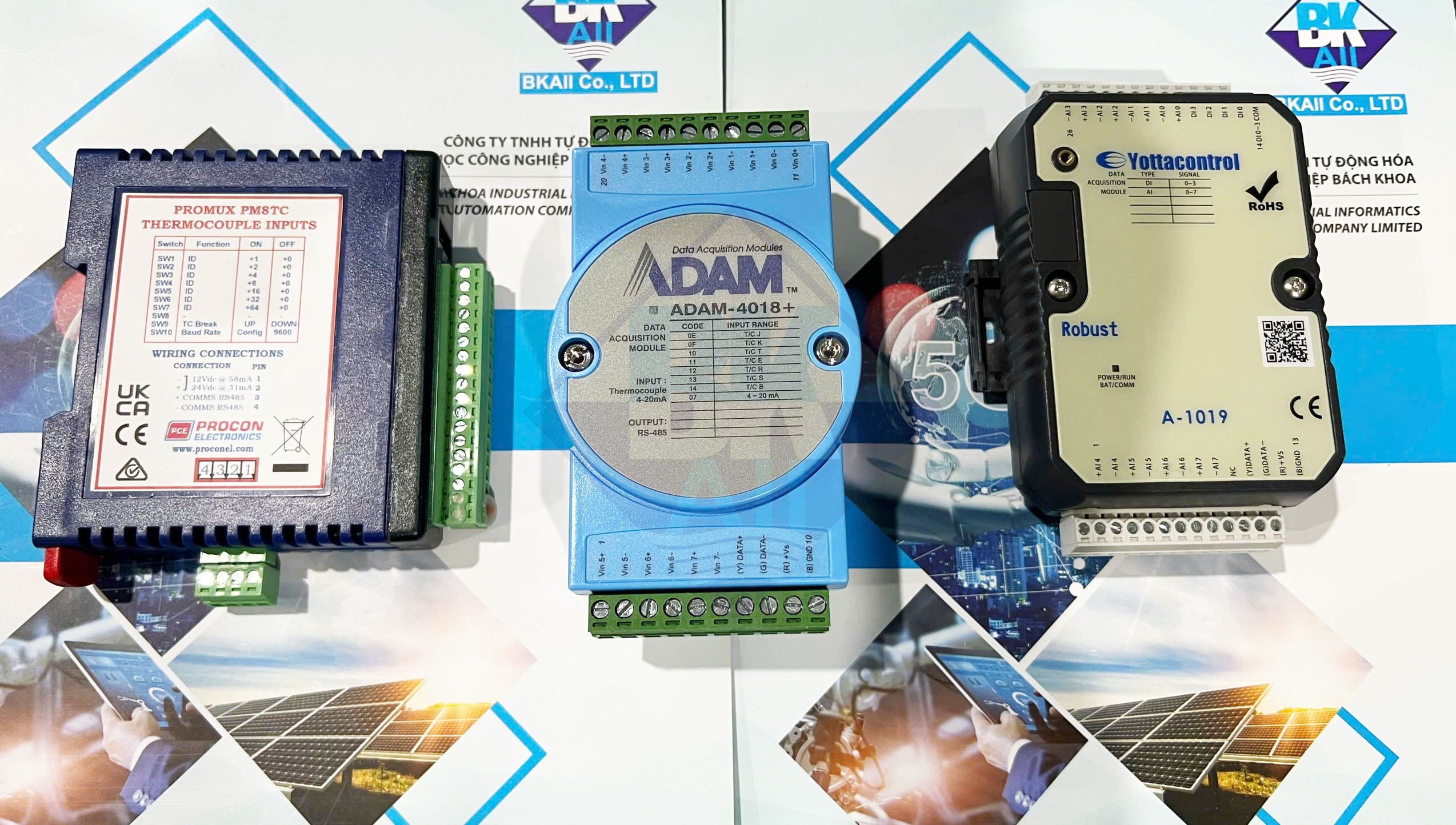

Ảnh minh họa module Thermocouple Modbus

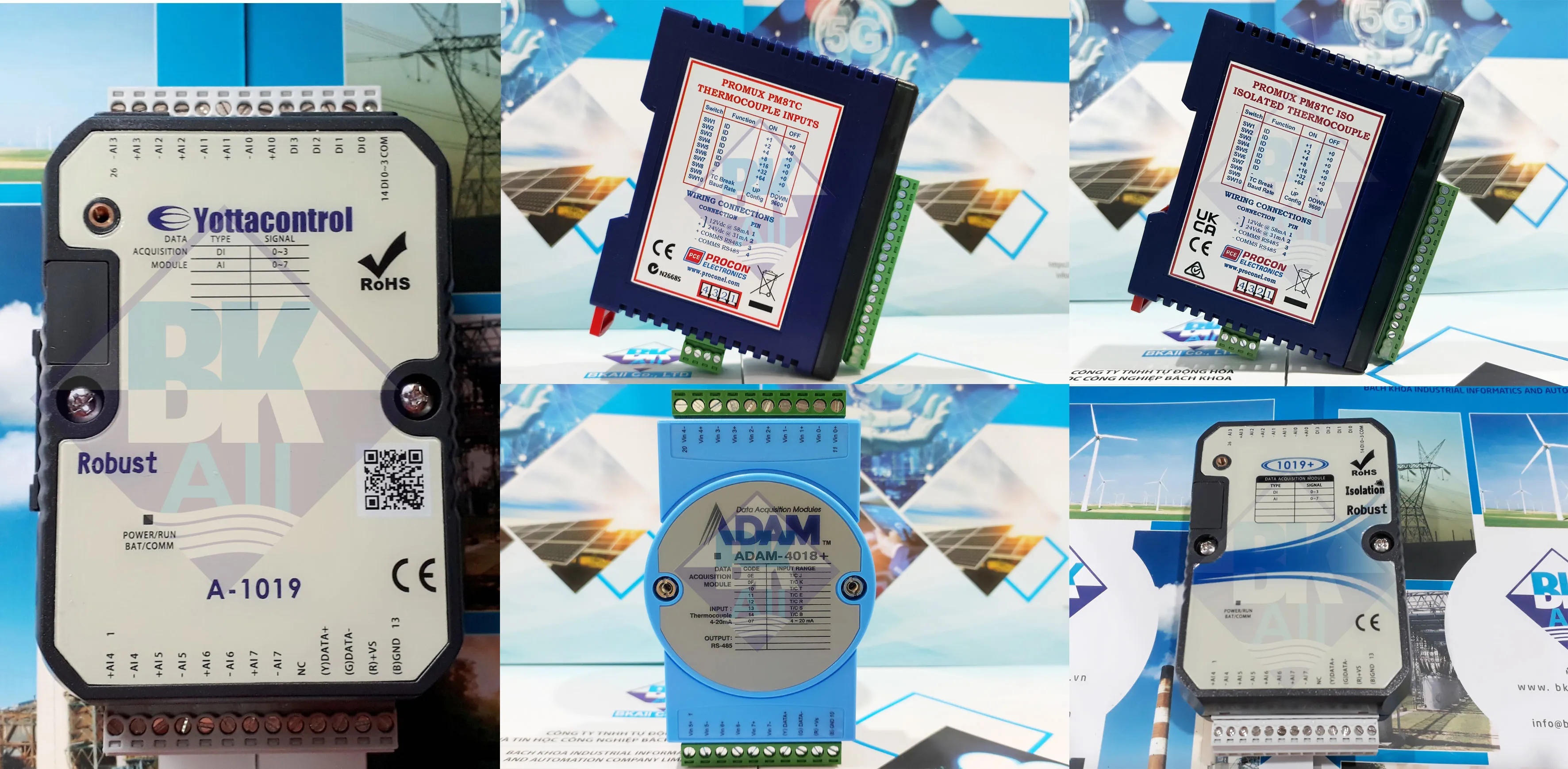

cac bo chuyen doi thermocouple sang modbus rtu cong rs485

Ứng dụng của module Thermocouple Modbus RTU

Trong các hệ thống tự động hóa công nghiệp hiện nay, cảm biến Thermocouple được sử dụng rất rộng rãi để đo nhiệt độ tại nhiều vị trí khác nhau như lò nung, lò hơi, máy ép nhiệt, bồn gia nhiệt, dây chuyền thực phẩm hoặc hệ thống sấy công nghiệp. Tuy nhiên, tín hiệu từ Thermocouple thường là tín hiệu điện áp rất nhỏ (mV) và không thể đưa trực tiếp về hệ thống SCADA hoặc PLC ở khoảng cách xa. Vì vậy, các module chuyển đổi Thermocouple sang Modbus RTU RS485 được sử dụng để chuẩn hóa tín hiệu nhiệt độ và truyền dữ liệu ổn định qua mạng truyền thông công nghiệp.

Giám sát nhiệt độ lò nung và lò công nghiệp

Trong các nhà máy luyện kim, xi măng, gạch men hoặc nhiệt luyện kim loại, nhiệt độ lò nung thường rất cao và cần được giám sát liên tục để đảm bảo chất lượng sản phẩm cũng như an toàn vận hành. Các cảm biến Thermocouple loại K, J, S hoặc R sẽ được lắp trực tiếp tại nhiều vị trí trong lò để đo nhiệt độ thực tế.

Lúc này, module Thermocouple Modbus RTU sẽ thực hiện nhiệm vụ đọc tín hiệu nhiệt độ từ cảm biến, chuyển đổi sang dữ liệu số và truyền về PLC hoặc SCADA thông qua chuẩn RS485 Modbus RTU. Nhờ đó, khi vận hành có thể giám sát nhiệt độ theo thời gian thực, lưu dữ liệu lịch sử và thiết lập cảnh báo khi nhiệt độ vượt ngưỡng cho phép.

Kết nối cảm biến Thermocouple với PLC

Trong thực tế, nhiều dòng PLC phổ thông có số lượng ngõ vào nhiệt độ hạn chế hoặc không hỗ trợ trực tiếp cảm biến Thermocouple. Việc sử dụng module Thermocouple Modbus RTU giúp mở rộng số lượng kênh đo nhiệt độ mà không cần thay đổi PLC hiện có.

Các module như PM8TC hoặc ADAM-4018+ có thể đọc đồng thời nhiều cảm biến nhiệt độ và truyền dữ liệu qua mạng RS485 về PLC Siemens, Mitsubishi, Delta, Omron hoặc Schneider thông qua giao thức Modbus RTU. Điều này giúp giảm chi phí triển khai hệ thống và đơn giản hóa việc đấu nối tín hiệu trong tủ điện công nghiệp.

Thu thập dữ liệu nhiệt độ cho hệ thống SCADA

Trong các hệ thống SCADA hoặc phần mềm quản lý sản xuất, dữ liệu nhiệt độ thường cần được thu thập liên tục để phục vụ giám sát, phân tích và lưu trữ dữ liệu vận hành. Module Thermocouple Modbus RTU đóng vai trò như một thiết bị thu thập dữ liệu đầu cuối (Data Acquisition).

Thông qua chuẩn truyền thông RS485, dữ liệu từ nhiều module có thể truyền trên cùng một đường bus với khoảng cách hàng trăm mét mà vẫn đảm bảo tín hiệu ổn định. Hệ thống SCADA sẽ đọc dữ liệu nhiệt độ từ các thanh ghi Modbus để hiển thị biểu đồ nhiệt độ, lưu lịch sử vận hành và hỗ trợ truy xuất dữ liệu khi cần kiểm tra chất lượng sản phẩm.

Triển khai hệ thống giám sát nhiệt độ từ xa qua RS485

Một ưu điểm lớn của chuẩn Modbus RTU RS485 là khả năng truyền dữ liệu khoảng cách xa và chống nhiễu tốt trong môi trường công nghiệp. Vì vậy, các module Thermocouple Modbus thường được sử dụng trong các hệ thống giám sát nhiệt độ phân tán tại nhà máy.

Ví dụ trong nhà máy thực phẩm hoặc hệ thống sấy gỗ, cảm biến nhiệt độ có thể được lắp tại nhiều khu vực khác nhau như buồng sấy, đường ống hơi hoặc kho nhiệt. Các module đọc Thermocouple sẽ thu thập dữ liệu tại chỗ rồi truyền về trung tâm điều khiển thông qua mạng RS485. Điều này giúp giảm đáng kể số lượng dây tín hiệu kéo về tủ trung tâm và tăng tính ổn định cho hệ thống.

Ứng dụng trong hệ thống IIoT và nhà máy thông minh

Trong các hệ thống IIoT (Industrial Internet of Things) hiện đại, dữ liệu nhiệt độ từ cảm biến Thermocouple không chỉ phục vụ điều khiển tại chỗ mà còn được đưa lên hệ thống cloud hoặc dashboard giám sát tập trung. Các module hỗ trợ Modbus RTU có thể kết nối với gateway chuyển đổi Modbus RTU sang Modbus TCP hoặc MQTT để tích hợp vào hệ thống IoT công nghiệp.

Nhờ đó, người vận hành có thể theo dõi nhiệt độ thiết bị, lò nung hoặc dây chuyền sản xuất từ xa thông qua máy tính hoặc điện thoại. Đây là giải pháp được triển khai nhiều trong các nhà máy thông minh nhằm tối ưu vận hành và hỗ trợ bảo trì dự đoán (Predictive Maintenance).
