Ở những bài chia sẻ trước BKAII đã cùng các bạn tìm hiểu những thông tin cơ bản về biến tần. Với bài viết này chúng ta sẽ cùng nhau tìm hiểu về bộ điều khiển động cơ và những so sánh cơ bản với biến tần nhé!

Servo là một hệ thống truyền động điều khiển hồi tiếp vòng kín, nhận tín hiệu xung và thực hiện một cách nhanh chóng và chính xác theo lệnh từ PLC. Một hệ thống servo bao gồm bộ điều khiển servo, động cơ servo và 1 encoder được gắn trên trục động cơ để phản hồi tín hiệu từ động cơ về bộ điều khiển.

Hệ thống servo được sử dụng để khởi động và dừng ở các vị trí chính xác đến từng micromet, điều chỉnh mô-men phù hợp với các ứng dụng khác nhau và thay đổi tốc độ cực kỳ nhanh đến ms.

Hệ thống servo thường được sử dụng trong các ứng dụng yêu cầu độ chính xác cực kỳ cao về vị trí, tốc độ và mô-men, khả năng điều khiển phức tạp, tốc độ cao và tần suất làm việc thay đổi nhanh và liên tục như máy công cụ, máy đóng gói, các loại máy in, máy cắt, ứng dụng cho thu xả cuộn, ứng dụng cần chạy dừng đúng vị trí, dây chuyền lắp ráp, máy CNC, cánh tay robot, …

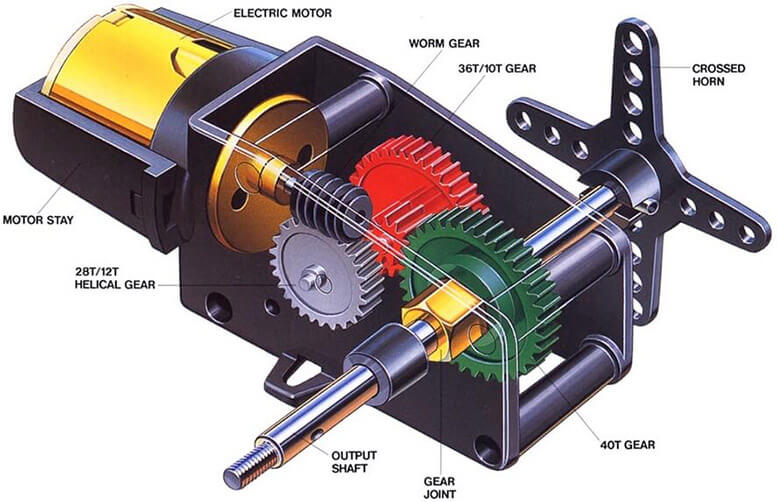

Cấu tạo

Dưới đây là các bộ phận quan trọng nhất của servo và vai trò quan trọng của chúng đối với chức năng của Servo.

  • Stator: bao gồm một cuộn dây được quấn quanh lõi, được cấp nguồn để cung cấp lực cần thiết làm quay rotor.
  • Rotor: được cấu tạo bởi nam châm vĩnh cửu có từ trường mạnh.
  • Encoder: được gắn sau đuôi động cơ để phản hồi chính xác tốc độ và vị trí của động cơ về bộ điều khiển.

Phân loại động cơ Servo

Động cơ Servo được phân loại thành các loại khác nhau dựa trên ứng dụng của chúng, phổ biến nhất là động cơ AC Servo và động cơ DC Servo. Đây là 2 phân loại cơ bản nhất của động cơ Servo dựa trên loại dòng điện mà nó sẽ sử dụng.

  • AC Servo: sẽ chịu được dòng điện cao hơn và được sử dụng phổ biến hơn trong các ứng dụng servo như với rô bốt, sản xuất trong dây chuyền và các ứng dụng công nghiệp khác đòi hỏi số lần lặp lại cao và độ chính xác cao.
  • DC Servo: được chuyển mạch cơ học với chổi than, sử dụng cổ góp hoặc điện tử không có chổi than. Động cơ có chổi than thường ít tốn kém hơn và vận hành đơn giản hơn, trong khi thiết kế không chổi than đáng tin cậy hơn, hiệu suất cao hơn và ít ồn hơn. Loại động cơ này chỉ phù hợp cho các ứng dụng nhỏ, vì nó không xử lý được các dòng điện cao.

Đặc điểm khác biệt của biến tần và servo

Biến tần Bộ điều khiển servo
Ứng dụng điều khiển Sử dụng cho các ứng dụng không yêu cầu tốc độ và độ chính xác cao, ổn định Sử dụng cho các ứng dụng điều khiển ở tốc độ và độ chính xác cao, thay đổi trạng thái nhanh và liên tục
Chế độ điều khiển Cơ bản là điều khiển tốc độ động cơ Điều khiển vị trí, tốc độ và mô-men
Khả năng điều khiển nhiều động cơ  Một biến tần có thể điều khiển nhiều động cơ Một bộ điều khiển servo cơ bản chỉ điều khiển một động cơ servo duy nhất
Độ đáp ứng Chậm
100 rad/giây hoặc thấp hơn
Nhanh
Khoảng 200 đến 15000 rad/giây
Điều khiển bị trí và dừng chính xác cao Đến khoảng 100 µm Lên đến khoảng 1µm
Chế độ khóa Không
Tần số khởi động/dừng Khoảng 20 vòng/phút hoặc thấp hơn Khoảng 20 đến 600 vòng/phút
Mô-men xoắn cực đại Khoảng 150% Khoảng 300%
Công suất Khoảng 100W đến 300kW Khoảng từ 10W đến 60kW
Kích thước Lớn, nặng Nhỏ gọn và nhẹ hơn (với cùng công suất)
Chi phí đầu tư Tương đối thấp Cao



Lựa chọn biến tần hay servo khi thiết kế máy?

Khi thiết kế máy thì việc lựa chọn giữa biến tần hay servo là một câu hỏi không đơn giản. Kinh nghiệm đầu tiên là phải dựa trên một số loại máy cũ tương tự để chọn. Nếu máy cũ sử dụng servo thì các bạn nên chọn servo, đừng vì tiết kiệm chi phí mà chọn biến tần sẽ có thể khiến máy của bạn hoạt động không đúng như yêu cầu. Kinh nghiệm thứ hai là cơ cấu liên quan tới vị trí, góc quay cần chính xác cao thì nên sử dụng servo. Cơ cấu chỉ chạy ở một tốc độ không đổi thì nên chọn biến tần. Kinh nghiệm thứ 3 là nếu gặp phải yêu cầu về kích thước nhỏ và cân nặng thấp thì bạn nên lựa chọn giải pháp servo vì nó sẽ đáp ứng được cả hai tiêu chí về kích thước nhỏ gọn cũng như cân nặng thấp hơn so với biến tần.

Bài viết trên là những tìm hiểu của BKAII về servo và những so sánh cơ bản với biến tần. Có thắc mắc hay cần thêm thông tin gì các bạn liên hệ BKAII nhé!
