Hiện nay những thiết bị đóng cắt trở nên phổ biến và được sử dụng rộng rãi trong các hệ thống điện. Vậy thực chất chúng được định nghĩa như thế nào và sử dụng sao cho đúng cách? BKAII sẽ cùng các bạn tìm hiểu nhé!
Thiết bị đóng cắt được biết là dụng cụ điện cực kỳ quan trọng trong một hệ thống điện, là vật dụng không thể thiếu cho các gian nhà, công trình xây dựng, văn phòng, cao ốc,… Thiết bị đóng cắt là các khí cụ điện có chức năng đóng ngắt dòng điện khi xảy ra các sự cố ngắn mạch, quá tải nhằm bảo vệ động cơ của các thiết bị điện được an toàn trước các sự cố. Quan trọng hơn cả là thiết bị đóng cắt sẽ bảo vệ con người tránh được những nguy cơ xảy ra chập cháy điện nguy hiểm đến tính mạng.
Những thiết bị đóng cắt chủ yếu hiện nay là công tắc ổ cắm LS, biến tần LS, contactor LS, relay nhiệt LS và còn có rất nhiều thiết bị đóng cắt khác như VCB, ACB, MCCB, MCB, ELCB, RCCB, RCBO,…
BKAII sẽ giới thiệu chi tiết đến các bạn một số thiết bị đóng cắt
- MCCB LS là cầu dao tự động dạng khối MCCB, thường có dòng cắt ngắn mạch lớn lên đến 80kA và dòng cắt định mức 2400A

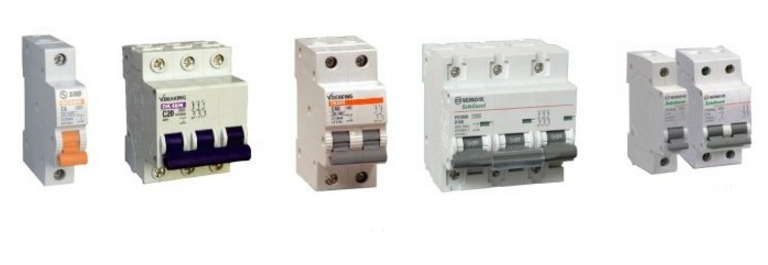

- MCB là aptomat dạng tép, có dòng cắt cố định và dòng cắt quá tải thấp (100A/10kA)
- ELCB là thiết bị chống dòng rò, nhưng thực chất chính là MCCB hay MCB có thêm bộ cảm biến dòng rò. ELCB vừa có chức năng bảo vệ ngắn mạch, vừa bảo vệ quá tải và vừa bảo vệ dòng rò.
- RCCB là thiết bị chống dòng rò loại 2 tép và 4 tép.
- RCBO là thiết bị chống dòng rò có kích thước như MCB 1P + N nhưng có thêm bộ bảo vệ quá dòng.
- VCB là máy cắt chân không và thường được ứng dụng lắp đặt trong mạng điện áp trung thế từ 6,6 kV trở lên
- ACB là máy cắt không khí có chức năng bảo vệ quá tải và ngắn mạch, thường có dòng tải từ 400A trở lên ta có thể sử dụng ACB.
Sử dụng một số loại cơ bản
- VCB thường dùng với điện áp trung áp trở lên khoảng từ 6.6kV
- ACB thường dùng với điện áp hạ áp, dùng cho các feeder cấp nguồn hoặc các tải có dòng lớn, thường thì lớn hơn 400A có thể chọn ACB, còn nhỏ hơn thì chọn MCCB
- MCCB dùng với mạng hạ áp, hiện nay MCCB đạt đến dòng cắt đm 2400A
- MCB loại này dùng cho phụ tải nhỏ, có thể cắt đến dòng 100A hoặc hơn
- ACB, MCCB, MCB là những thiết bị đóng cắt (switchgear) ở mạng hạ thế có đầy đủ chức năng nhất của một thiết bị đóng cắt
- RCCB, RCBO, ELCB loại dùng đóng cắt và bảo vệ chống dòng rò để bảo vệ chống giật cho người, chống cháy nổ cho thiết bị.
Lựa chọn mua an toàn
Khi lựa chọn các thiết bị đóng cắt cần phải căn cứ vào điều kiện làm việc phụ tải là thiết bị đóng cắt không được phép cắt khi có quá tải ngắn hạn, điều này thường xảy ra trong điều kiện làm việc bình thường như dòng điện khi cho mở máy động cơ điện, dòng điện cực đại trong các phụ tải công nghệ. Yêu cầu chung chính là dòng điện định mức trên các phần tử bảo vệ sẽ không được nhỏ hơn dòng điện tính toán của mạch điện.
Xem thêm:
- Thiết bị điện công nghiệp là gì? Khái niệm, vai trò và ứng dụng
- Công nghệ IGBT và những tính năng ưu việt
- Mosfet là gì? Khái niệm, đặc điểm, cấu tạo và nguyên lí hoạt động
- Biến dòng là gì? Khái niệm, cấu tạo, phân loại và chế độ hoạt động
- Bộ lưu điện là gì? Khái niệm, nguyên lí hoạt động, phân loại
Trên đây là một số những chia sẻ của BKAII về các thiết bị đóng cắt. Hi vọng bài viết đã mang đến cho các bạn những kiến thức thú vị và hữu ích. Có thắc mắc hay cần thêm thông tin gì các bạn liên hệ BKAII nhé!
