RS232 / RS485 / RS422 sang Ethernet là gì? Nguyên lý, thiết bị và ứng dụng trong công nghiệp

Trong các hệ thống công nghiệp hiện đại, việc kết nối các thiết bị sử dụng RS232 / RS485 / RS422 vào mạng Ethernet (TCP/IP) là một yêu cầu rất phổ biến. Đây là bước quan trọng giúp các hệ thống truyền thống có thể tích hợp vào SCADA, IoT và nền tảng quản lý tập trung.

Vậy chuyển đổi RS232 / RS485 / RS422 sang Ethernet là gì, hoạt động như thế nào và cần lưu ý những gì khi triển khai? Bài viết này sẽ giúp bạn hiểu rõ từ nguyên lý đến ứng dụng thực tế trong công nghiệp.

1. Tại sao cần chuyển RS232 / RS485 / RS422 sang Ethernet?

Các chuẩn truyền thông serial như RS232, RS485 và RS422 đã tồn tại từ rất lâu và vẫn được sử dụng rộng rãi trong các thiết bị như PLC, biến tần, công tơ điện, cảm biến và hệ thống đo lường. Tuy nhiên, các chuẩn này tồn tại một số hạn chế:

Thứ nhất, khoảng cách truyền và khả năng mở rộng bị giới hạn. Ví dụ, RS232 chỉ phù hợp cho kết nối điểm – điểm với khoảng cách ngắn, trong khi RS485 dù có thể đi xa hơn nhưng vẫn khó tích hợp vào mạng lớn.

Thứ hai, các hệ thống SCADA hiện đại đều hoạt động trên nền tảng mạng Ethernet, sử dụng TCP/IP để truyền dữ liệu. Điều này khiến các thiết bị serial không thể kết nối trực tiếp vào hệ thống nếu không có giải pháp trung gian.

Chính vì vậy, việc chuyển đổi sang Ethernet giúp:

  • Kết nối thiết bị serial vào mạng LAN/WAN
  • Truyền dữ liệu về server SCADA hoặc cloud
  • Giám sát và điều khiển từ xa
  • Mở rộng hệ thống dễ dàng hơn

2. RS232 / RS485 / RS422 sang Ethernet là gì?

Chuyển đổi RS232 / RS485 / RS422 sang Ethernet là quá trình sử dụng một thiết bị trung gian để biến dữ liệu từ chuẩn serial thành dữ liệu mạng TCP/IP, cho phép truyền qua hệ thống Ethernet.

Thiết bị thực hiện chức năng này thường được gọi là:

  • Serial Device Server
  • Serial to Ethernet Converter
  • RS232/RS485 to TCP/IP Gateway

👉 Xem chi tiết thiết bị: Serial Device Server là gì?

3. Nguyên lý hoạt động của bộ chuyển đổi Serial sang Ethernet

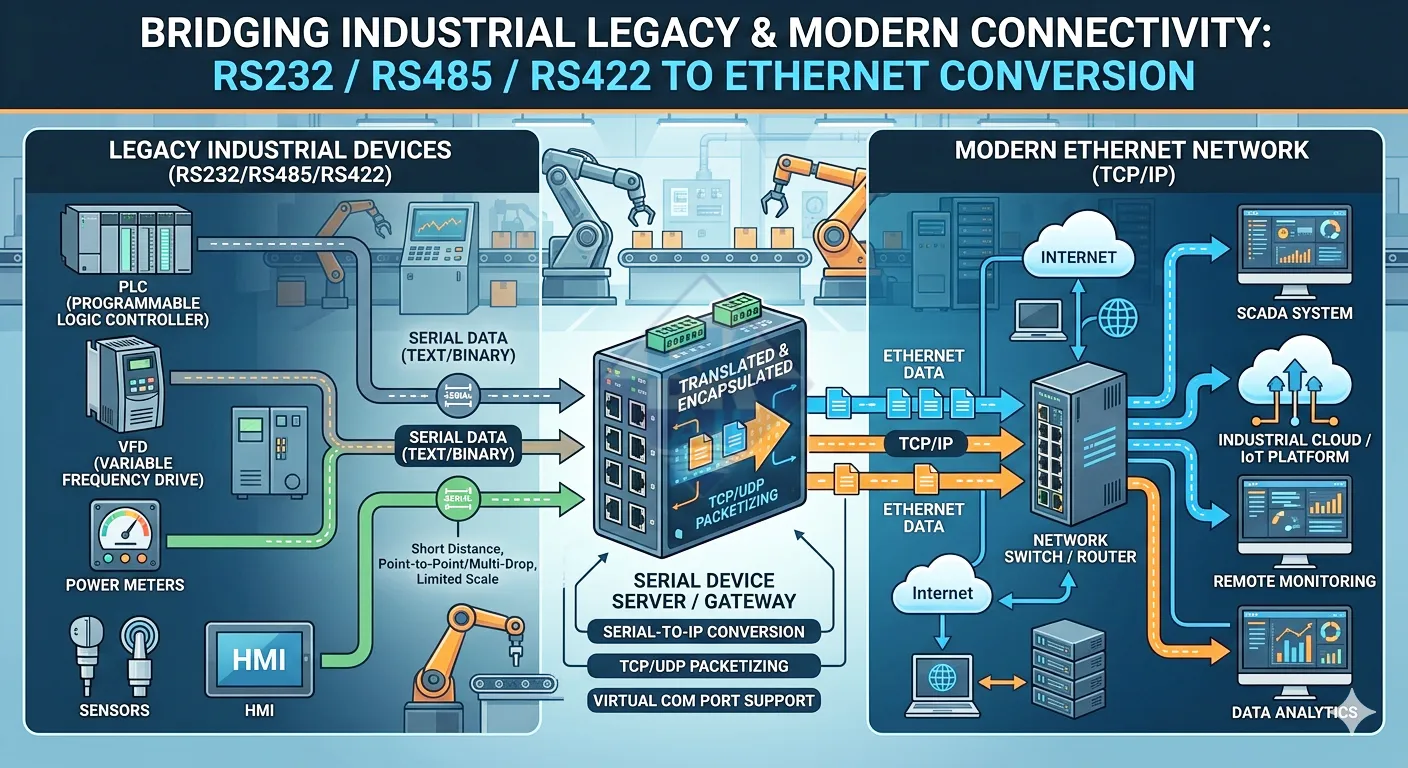

Để hiểu rõ bản chất, bạn có thể hình dung bộ chuyển đổi hoạt động như một “phiên dịch viên” giữa hai thế giới: Serial (RS232/RS485) và Ethernet (TCP/IP).

Ở phía thiết bị hiện trường, dữ liệu được truyền dưới dạng tín hiệu serial theo chuẩn RS232 hoặc RS485, RS422. Bộ chuyển đổi sẽ đọc dữ liệu này, đóng gói (encapsulate) thành các gói TCP hoặc UDP và gửi lên mạng Ethernet thông qua cổng RJ45.

Ngược lại, khi server hoặc phần mềm SCADA gửi dữ liệu xuống, thiết bị sẽ nhận gói TCP/IP, giải mã và chuyển lại thành tín hiệu serial để gửi tới thiết bị ban đầu.

Quá trình này diễn ra liên tục, gần như theo thời gian thực, giúp hệ thống hoạt động ổn định mà không cần thay đổi thiết bị cũ.

Một số chế độ hoạt động phổ biến:

  • TCP Server (thiết bị chờ kết nối)
  • TCP Client (tự kết nối về server)
  • UDP (truyền nhanh, ít kiểm soát)
  • Virtual COM (tạo cổng COM ảo trên máy tính)

4. Các thành phần trong hệ thống chuyển đổi

Một hệ thống chuyển đổi RS sang Ethernet điển hình sẽ bao gồm nhiều thành phần phối hợp với nhau.

Đầu tiên là thiết bị hiện trường như PLC, biến tần hoặc công tơ điện – nơi phát sinh dữ liệu. Các thiết bị này thường giao tiếp qua RS232 hoặc RS485.

Tiếp theo là bộ chuyển đổi Serial sang Ethernet, đóng vai trò trung tâm của hệ thống. Thiết bị này chịu trách nhiệm chuyển đổi giao thức và truyền dữ liệu lên mạng.

Phía trên là hạ tầng mạng Ethernet, có thể là mạng LAN nội bộ hoặc mạng WAN. Dữ liệu từ thiết bị sẽ được truyền qua switch, router để đến server.

Cuối cùng là server SCADA hoặc phần mềm giám sát, nơi thu thập, xử lý và hiển thị dữ liệu.

5. Ứng dụng thực tế trong công nghiệp

Giải pháp chuyển đổi RS232 / RS485 sang Ethernet được sử dụng rất rộng rãi trong nhiều lĩnh vực công nghiệp.

Trong các nhà máy sản xuất, giải pháp này giúp kết nối PLC, HMI và thiết bị đo lường vào hệ thống SCADA để giám sát tập trung.

Trong ngành điện, các công tơ và thiết bị đo đếm sử dụng RS485 có thể truyền dữ liệu về trung tâm thông qua mạng Ethernet.

Trong hệ thống tòa nhà (BMS), các thiết bị HVAC, điều hòa, chiếu sáng cũng thường sử dụng RS485 và cần tích hợp vào hệ thống quản lý trung tâm.

Ngoài ra, đây cũng là bước quan trọng để nâng cấp hệ thống cũ lên nền tảng IIoT mà không cần thay thế toàn bộ thiết bị.

6. Khi nào nên sử dụng Serial Device Server?

Bạn nên sử dụng giải pháp này khi hệ thống hiện tại sử dụng thiết bị serial nhưng cần tích hợp vào mạng Ethernet hoặc Internet.

Đặc biệt phù hợp trong các trường hợp:

  • Nâng cấp hệ thống cũ lên SCADA
  • Kết nối thiết bị ở nhiều vị trí khác nhau
  • Giám sát từ xa qua mạng
  • Tích hợp dữ liệu vào hệ thống IoT

👉 Nếu bạn cần kết nối không dây, tham khảo thêm: Chuyển RS232/RS485 sang WiFi, 4G

7. So sánh với các giải pháp khác

Ngoài Ethernet, các hệ thống serial còn có thể được chuyển đổi sang nhiều dạng kết nối khác nhau tùy theo yêu cầu thực tế.

Mỗi giải pháp có ưu điểm riêng, nhưng Ethernet vẫn là lựa chọn phổ biến nhất trong hệ thống công nghiệp hiện đại.

8. Kết luận

Chuyển đổi RS232 / RS485 / RS422 sang Ethernet là một giải pháp quan trọng giúp kết nối các thiết bị truyền thống vào hệ thống mạng hiện đại. Đây là bước trung gian cần thiết trong quá trình chuyển đổi số và triển khai IIoT trong công nghiệp.

Việc hiểu rõ nguyên lý hoạt động, cấu trúc hệ thống và lựa chọn thiết bị phù hợp sẽ giúp bạn triển khai hệ thống ổn định, tiết kiệm chi phí và dễ dàng mở rộng trong tương lai.

Nếu bạn cần tư vấn lựa chọn thiết bị hoặc thiết kế giải pháp phù hợp với hệ thống thực tế, đội ngũ kỹ thuật BKAII sẵn sàng hỗ trợ bạn từ A–Z.
