HD67063-485-B2-20 – M-Bus Multi-Master / Modbus Converter: Phân tích chuyên sâu & ứng dụng công nghiệp

Trong bối cảnh chuyển đổi số và số hóa dữ liệu đo lường trong công nghiệp, nhu cầu tích hợp các hệ thống sử dụng giao thức khác nhau ngày càng trở nên cấp thiết. Một trong những bài toán phổ biến hiện nay là kết nối các thiết bị đo sử dụng M-Bus với hệ thống điều khiển – giám sát dựa trên Modbus. Hôm nay, BKAII sẽ giới thiệu tới các bạn Thiết bị chuyển đổi giao thức HD67063-485-B2-20 – M-Bus Multi-Master / Modbus Converter của ADFweb được thiết kế để giải quyết chính xác bài toán này.

1. Tổng quan về giao thức M-Bus và Modbus

1.1. Giao thức M-Bus (Meter-Bus)

M-Bus (EN 13757) là giao thức truyền thông chuyên dụng cho các thiết bị đo lường như công tơ điện, nước, gas, nhiệt năng. Giao thức này được tối ưu cho việc thu thập dữ liệu từ số lượng lớn thiết bị tiêu thụ năng lượng với ưu điểm tiêu thụ điện năng thấp, khả năng cấp nguồn trực tiếp qua đường bus và hỗ trợ cấu trúc Master – Slave.

Ứng dụng phổ biến trong hệ thống BMS, tòa nhà thông minh, nhà máy năng lượng
Kết nối hàng chục đến hàng trăm công tơ trên một đường bus
Chuẩn hóa mạnh trong lĩnh vực đo đếm và quản lý năng lượng

1.2. Giao thức Modbus

Modbus là giao thức công nghiệp phổ biến nhất hiện nay, được sử dụng rộng rãi trong PLC, SCADA, HMI, BMS và các hệ thống tự động hóa. Modbus tồn tại ở nhiều biến thể như Modbus RTU (RS-485), Modbus ASCII và Modbus TCP.

Đơn giản, dễ triển khai và bảo trì
Tương thích với hầu hết PLC và phần mềm SCADA
Phù hợp cho tích hợp hệ thống và truyền dữ liệu thời gian thực

Tổng quan giao thức modbus và toàn bộ các vấn đề liên quan xin vui lòng xem tại đây: Series: Giải phẫu Modbus – Từ cơ bản đến chuyên sâu

2. Tại sao cần chuyển đổi giữa M-Bus và Modbus?

Trong thực tế triển khai, các công tơ và thiết bị đo thường chỉ hỗ trợ giao thức M-Bus, trong khi hệ thống điều khiển trung tâm (PLC, SCADA, BMS) lại sử dụng Modbus làm chuẩn giao tiếp. Nếu không có thiết bị chuyển đổi, dữ liệu đo sẽ bị cô lập và không thể tích hợp vào hệ thống giám sát tổng thể.

Bộ chuyển đổi M-Bus / Modbus đóng vai trò trung gian, giúp:

Thu thập dữ liệu từ các M-Bus Slave meters
Chuyển đổi dữ liệu sang thanh ghi Modbus tiêu chuẩn
Cho phép PLC, SCADA đọc dữ liệu một cách minh bạch

3. Giới thiệu HD67063-485-B2-20 – M-Bus Multi-Master / Modbus Converter

HD67063-485-B2-20 là bộ chuyển đổi công nghiệp của ADFweb, cho phép kết nối mạng M-Bus với hệ thống Modbus thông qua RS-485 hoặc Ethernet (tùy cấu hình). Điểm nổi bật của thiết bị là khả năng M-Bus Multi-Master, cho phép tích hợp linh hoạt với hệ thống M-Bus hiện hữu.

3.1. Chức năng chính

Hoạt động như M-Bus Master để đọc dữ liệu từ các công tơ
Chuyển đổi dữ liệu sang Modbus RTU / Modbus TCP
Ánh xạ dữ liệu đo vào thanh ghi Modbus

3.2. Tính năng nổi bật

Hỗ trợ nhiều thiết bị M-Bus Slave
Cấu hình linh hoạt bằng phần mềm PC
Thiết kế công nghiệp, gắn DIN-rail
Độ ổn định cao, phù hợp môi trường nhà máy

4. Phân tích nguyên lý hoạt động theo sơ đồ hệ thống

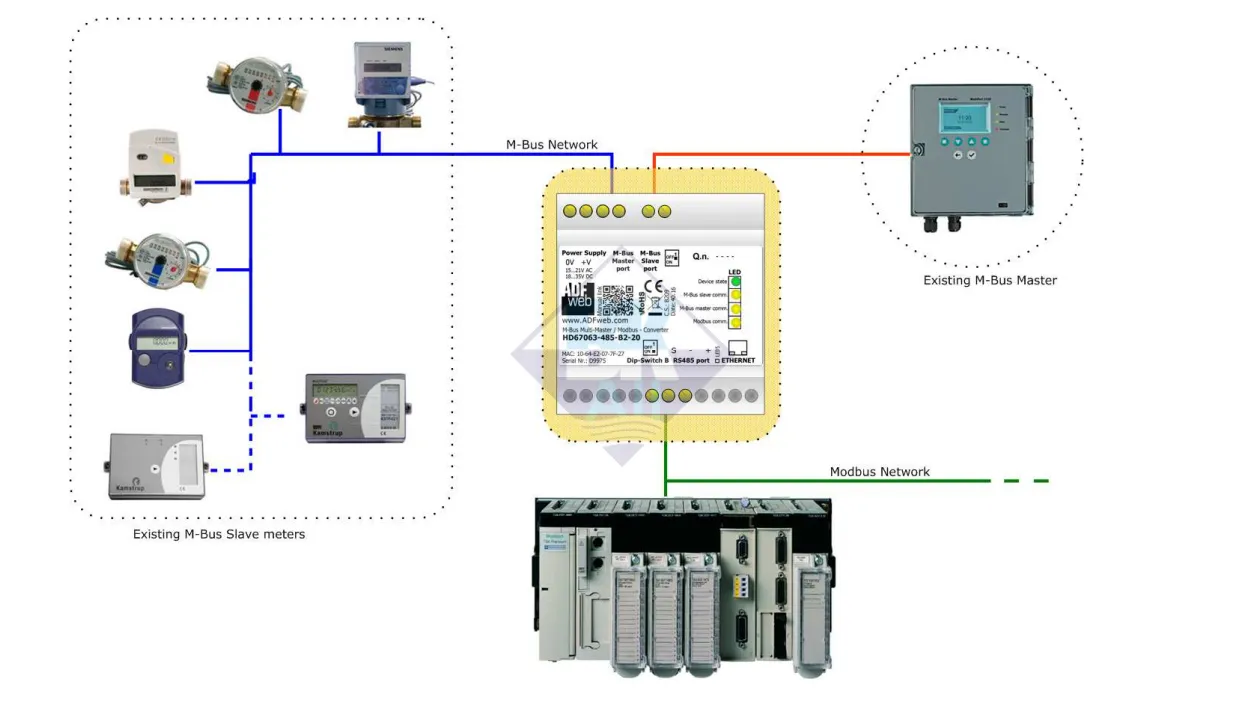

4.1. Sơ đồ nguyên lý

Trong sơ đồ, các công tơ M-Bus (điện, nước, nhiệt) được kết nối trên cùng một đường M-Bus. HD67063-485-B2-20 được đặt như một M-Bus Master trung gian, kết nối song song với hệ thống M-Bus hiện hữu.

4.2. Vai trò các thiết bị trong mô hình

M-Bus Slave meters: Cung cấp dữ liệu đo lường
Existing M-Bus Master: Hệ thống đọc dữ liệu truyền thống (BMS)
HD67063-485-B2-20: Thu thập và chuyển đổi dữ liệu
PLC / SCADA (Modbus): Giám sát và phân tích dữ liệu

4.3. Vai trò trung tâm của HD67063-485-B2-20

Thiết bị đóng vai trò cầu nối thông minh, vừa đảm bảo không làm gián đoạn hệ M-Bus hiện tại, vừa cung cấp dữ liệu thời gian thực cho hệ Modbus. Khả năng Multi-Master cho phép thiết bị cùng tồn tại với M-Bus Master cũ mà không xung đột.

4.4. Luồng chảy dữ liệu

HD67063 gửi yêu cầu đọc dữ liệu đến các M-Bus Slave
Dữ liệu đo được thu thập và phân tích
Dữ liệu được ánh xạ sang thanh ghi Modbus
PLC/SCADA đọc dữ liệu qua Modbus RTU/TCP

5. Câu hỏi thường gặp (FAQ)

❓HD67063-485-B2-20 có làm gián đoạn hệ M-Bus hiện hữu không?

➡️Không. Thiết bị hỗ trợ chế độ Multi-Master, cho phép hoạt động song song với M-Bus Master hiện tại.

❓PLC Siemens có đọc trực tiếp được dữ liệu không?

➡️Có. PLC chỉ cần đọc các thanh ghi Modbus tiêu chuẩn do HD67063 cung cấp.

❓Thiết bị phù hợp cho ứng dụng nào?

➡️Quản lý năng lượng, BMS, nhà máy, trạm năng lượng, hệ thống đo đếm tập trung.
