HD67580-A1 – PROFIBUS Master / Modbus Slave Converter: Phân tích nguyên lý & mô hình ứng dụng

Trái ngược với tính năng của bộ HD67561 , hôm nay BKAII sẽ giới thiệu với các bạn một tình huống ngược lại hoàn toàn. Trong các hệ thống tự động hóa công nghiệp, không ít trường hợp cần đưa dữ liệu từ mạng Modbus lên hệ thống PROFIBUS mà không thay đổi thiết bị hiện hữu. Bộ chuyển đổi giao thức HD67580-A1 – PROFIBUS Master / Modbus Slave Converter hãng ADFweb được thiết kế để giải quyết chính xác bài toán này, đóng vai trò cầu nối giao thức giữa hai thế giới PROFIBUS và Modbus.

1. Tổng quan về PROFIBUS và Modbus trong mô hình tích hợp

1.1 PROFIBUS – mạng điều khiển cấp hệ thống

PROFIBUS là chuẩn truyền thông công nghiệp phổ biến trong các hệ thống tự động hóa cấp nhà máy, đặc biệt với PLC Siemens, robot công nghiệp và các thiết bị điều khiển phân tán.

Kiến trúc: Master – Slave
PROFIBUS Master: PLC, bộ điều khiển trung tâm
Ứng dụng: robot, I/O phân tán, trạm điều khiển

1.2 Modbus – giao thức phổ biến cho thiết bị hiện trường

Modbus được sử dụng rộng rãi trong các thiết bị đo lường, HMI, bộ điều khiển cục bộ nhờ tính đơn giản, dễ triển khai và khả năng tương thích cao.

Kiến trúc: Client / Server (Master / Slave)
Thiết bị Modbus Slave: HMI, đồng hồ đo, bộ hiển thị
Ứng dụng: giám sát, hiển thị, thu thập dữ liệu

2. Tại sao cần chuyển đổi giữa PROFIBUS Master và Modbus Slave?

Một kịch bản rất thường gặp trong thực tế là:

Hệ thống hiện hữu sử dụng PLC hoặc thiết bị PROFIBUS Master
Các thiết bị giao diện hoặc giám sát chỉ hỗ trợ Modbus

Trong trường hợp này, bài toán không phải là để PLC nói chuyện Modbus, mà là:

Thiết bị Modbus cần đọc dữ liệu từ mạng PROFIBUS
Thiết bị Modbus không thể tham gia trực tiếp mạng PROFIBUS

Giải pháp là sử dụng một gateway, trong đó:

Gateway hoạt động như PROFIBUS Master để chủ động đọc dữ liệu từ các PROFIBUS Slave
Đồng thời hoạt động như Modbus Slave để cung cấp dữ liệu cho Modbus Master bên ngoài

HD67580-A1 được thiết kế chính xác cho kiến trúc này.

3. Giới thiệu sản phẩm HD67580-A1 – PROFIBUS Master / Modbus Slave Converter

3.1 Chức năng chính

Hoạt động như PROFIBUS Master
Hoạt động như Modbus Slave
Chuyển đổi dữ liệu PROFIBUS ↔ Modbus theo mapping cấu hình

3.2 Tính năng nổi bật

Chủ động polling nhiều PROFIBUS Slave
Thiết bị Modbus truy cập dữ liệu theo thanh ghi
Cấu hình linh hoạt vùng nhớ I/O
Hoạt động độc lập, không phụ thuộc PLC
Thiết kế công nghiệp, lắp DIN-Rail

4. Phân tích nguyên lý hoạt động theo mô hình HD67580-A1

4.1 Sơ đồ nguyên lý tổng thể

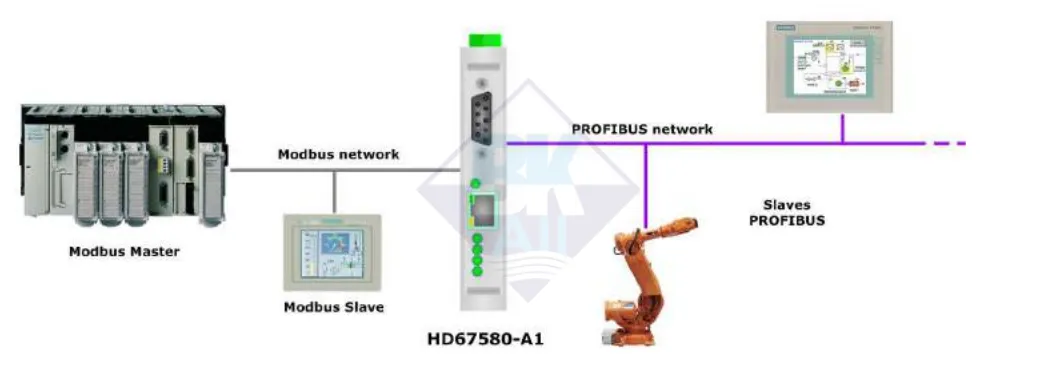

Theo sơ đồ hệ thống:

Mạng PROFIBUS gồm robot và các thiết bị PROFIBUS Slave
Mạng Modbus gồm PLC hoặc HMI đóng vai trò Modbus Master
HD67580-A1 nằm giữa, làm cầu nối giao thức

4.2 Vai trò của từng thành phần

PROFIBUS Slave: robot, I/O, thiết bị tự động hóa
HD67580-A1: PROFIBUS Master + Modbus Slave
Modbus Master: PLC, HMI, SCADA

4.3 Vai trò chi tiết của HD67580-A1

HD67580-A1 thực hiện hai chức năng đồng thời:

Chủ động truy vấn dữ liệu từ các PROFIBUS Slave với vai trò PROFIBUS Master
Lưu trữ dữ liệu vào vùng thanh ghi Modbus
Cho phép Modbus Master đọc dữ liệu như một Modbus Slave thông thường

4.4 Luồng chảy dữ liệu

HD67580-A1 polling dữ liệu từ PROFIBUS Slave
Dữ liệu được ánh xạ vào bộ nhớ Modbus
Modbus Master gửi yêu cầu đọc/ghi
HD67580-A1 phản hồi dữ liệu theo chuẩn Modbus

Quá trình này diễn ra hoàn toàn tự động, không cần PLC PROFIBUS tham gia trực tiếp.

5. Câu hỏi thường gặp (FAQ)

❓ HD67580-A1 có cần PLC PROFIBUS không?

✔️Không bắt buộc. HD67580-A1 có thể hoạt động độc lập như một PROFIBUS Master.

❓ Thiết bị Modbus thấy HD67580-A1 như thế nào?

✔️Thiết bị Modbus chỉ thấy HD67580-A1 như một Modbus Slave tiêu chuẩn.

❓ Có thể dùng cho retrofit hệ thống cũ không?

✔️Rất phù hợp cho việc tích hợp hệ thống PROFIBUS hiện hữu với HMI hoặc SCADA Modbus.

Kết luận

HD67580-A1 – PROFIBUS Master / Modbus Slave Converter là giải pháp lý tưởng để đưa dữ liệu từ mạng PROFIBUS ra hệ thống Modbus, phù hợp cho các bài toán giám sát, hiển thị và tích hợp hệ thống mà không cần thay đổi cấu trúc điều khiển hiện có.
