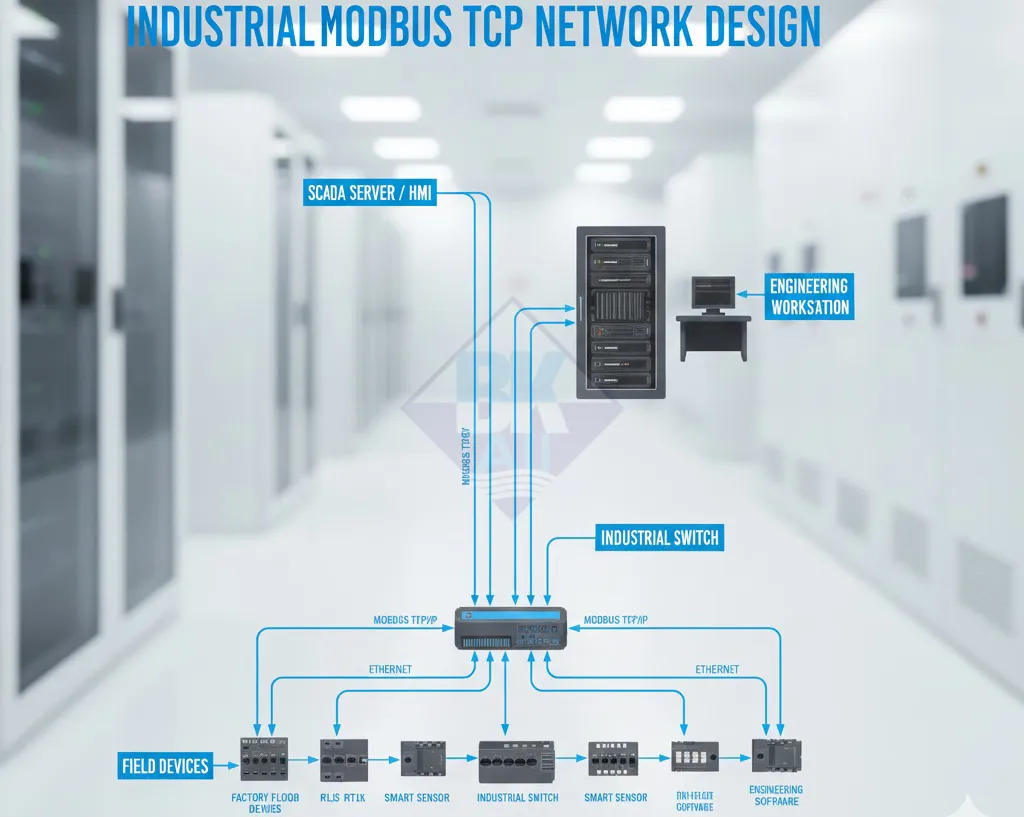

Thiết kế mạng Modbus TCP chuẩn công nghiệp

Đây là bài cuối cùng trong phần 3 của Seies Modbus, hôm nay BKAII sẽ hướng dẫn các bạn chi tiết cách thiết kế mạng Modbus TCP cho môi trường công nghiệp: từ lựa chọn topology, lập IP plan, phân vùng VLAN, chọn switch/cáp công nghiệp, cấu hình QoS, đến an ninh, dự phòng và kiểm thử. Mục tiêu là đảm bảo hệ thống hoạt động ổn định, có thể mở rộng và dễ bảo trì trong điều kiện nhà máy thực tế.

1. Nguyên Tắc Thiết Kế Cơ Bản

Thiết kế mạng Modbus TCP công nghiệp cần tuân theo các nguyên tắc cơ bản để đảm bảo hệ thống hoạt động ổn định, an toàn và dễ quản lý. Mỗi nguyên tắc không chỉ là lý thuyết mà còn gắn với thực tế vận hành trong nhà máy.

Tính xác định (Determinism)

Trong môi trường công nghiệp, dữ liệu điều khiển phải được truyền với độ trễ thấp và biến thiên nhỏ (low latency & jitter). Việc thiết kế ưu tiên traffic Modbus TCP giúp:

• Đảm bảo PLC và HMI nhận lệnh điều khiển đúng thời gian.
• Tránh hiện tượng delay khi mạng bận, đặc biệt trên các dây chuyền sản xuất tự động.
• Ví dụ thực tế: Một dây chuyền đóng gói tốc độ cao yêu cầu tín hiệu mở/đóng valve phải phản hồi dưới 10 ms để tránh tràn sản phẩm.

Độ sẵn sàng cao (High Availability)

Thiết kế mạng phải dự phòng cả về phần cứng lẫn logic:

• Redundant core switches, ring topology với RSTP/PRP/HSR.
• Dual NIC cho các server hoặc PLC quan trọng.
• Backup SCADA/ Historian với replication và failover plan.

Mục tiêu: giảm downtime, đảm bảo hệ thống vận hành liên tục ngay cả khi có sự cố.

Tách biệt lớp mạng (Network Segmentation)

Phân tách traffic vận hành (OT) và traffic văn phòng (IT) giúp:

• Giảm broadcast domain và nguy cơ nhiễu mạng.
• Hạn chế truy cập trái phép từ IT vào thiết bị công nghiệp.
• Dễ dàng áp dụng QoS, ACL và firewall cho từng VLAN riêng biệt.

Bảo mật (Security)

Bảo mật là yếu tố cốt lõi, đặc biệt khi mạng công nghiệp kết nối với IT hoặc truy cập từ xa:

• Áp dụng phân quyền (role-based access control) cho kỹ sư vận hành.
• Dùng firewall và VPN cho truy cập từ xa, kết hợp xác thực 2 yếu tố.
• Ghi log, cảnh báo bất thường và sử dụng SIEM để phát hiện tấn công hoặc truy cập trái phép.

Dễ mở rộng (Scalability)

Thiết kế phải linh hoạt để dễ dàng thêm thiết bị mới mà không ảnh hưởng hệ thống hiện tại:

• IP plan rõ ràng, phân vùng theo phân xưởng, zone hoặc chức năng.
• Topology và VLAN được tính toán để có thể mở rộng lên nhiều PLC, HMI, gateway hoặc SCADA server.
• Ví dụ thực tế: Khi nhà máy mở rộng thêm một line sản xuất mới, chỉ cần thêm access switch và IP cho PLC mà không phải thay đổi core hoặc cấu trúc VLAN cũ.

Áp dụng đầy đủ các nguyên tắc này giúp hệ thống Modbus TCP hoạt động ổn định, tin cậy, bảo mật và sẵn sàng cho mở rộng trong tương lai.

2. Topology đề xuất cho mạng Modbus TCP công nghiệp

2.1. Star with Industrial Core (Mô hình hình sao với Core công nghiệp)

Mô hình Star with Industrial Core phù hợp với nhà máy quy mô vừa và lớn, nơi có nhiều dây chuyền sản xuất và nhiều phân xưởng. Kiến trúc mạng được xây dựng theo mô hình phân tầng chuẩn công nghiệp gồm ba lớp: Core, Distribution và Access, giúp tối ưu khả năng quản lý và mở rộng hệ thống.

          Core Switch (Redundant / Stack)
                    │      │
         ───────────┘      └───────────
       Distribution SW   Distribution SW
          (Zone A)           (Zone B)
                │                 │
      Access Switches      Access Switches
        (Tủ máy/Line)       (Tủ máy/Line)
                │                 │
      PLC – HMI – Remote IO – Gateway

Trong mô hình này, lớp Core đóng vai trò điều phối lưu lượng trung tâm và thường được cấu hình dự phòng (stacking, redundant link). Lớp Distribution thu thập lưu lượng theo từng khu vực hoặc phân xưởng, trong khi lớp Access kết nối trực tiếp tới PLC, HMI, Remote I/O và các gateway.

• Cho phép triển khai VLAN để tách mạng OT và IT.
• Hỗ trợ QoS để ưu tiên gói tin Modbus TCP.
• Dễ dàng mở rộng khi tăng số lượng thiết bị.

2.2. Ring topology với RSTP / PRP / HSR (High Availability)

Mô hình Ring thường được triển khai trong các dây chuyền sản xuất quan trọng, nơi yêu cầu tính sẵn sàng cao và không cho phép thời gian dừng hệ thống. Các giao thức vòng dự phòng như RSTP, PRP hoặc HSR giúp mạng tự phục hồi nhanh khi xảy ra sự cố đứt cáp hoặc lỗi switch.

Switch A ── Switch B ── Switch C ── Switch D
    ↑                                  ↓
    └─────────────── Ring ─────────────┘

Trong các hệ thống yêu cầu độ tin cậy cao hơn, có thể sử dụng chuẩn PRP hoặc HSR, nơi mỗi thiết bị được kết nối qua hai đường mạng song song hoạt động đồng thời.

• RSTP/MRP: Thời gian hội tụ nhanh, phù hợp đa số ứng dụng công nghiệp.
• PRP/HSR: Đảm bảo không mất gói tin khi xảy ra lỗi một đường truyền.

2.3. Edge / Distributed topology (Nhà máy phân tán)

Mô hình Edge/Distributed phù hợp với các nhà máy có nhiều khu vực cách xa nhau hoặc hệ thống phân tán theo địa lý. Các Edge Controller hoặc PLC tại hiện trường sẽ thu thập dữ liệu và truyền về trung tâm thông qua các hạ tầng kết nối chuyên dụng.

PLC / Edge Controller (Site A) ─┐
PLC / Edge Controller (Site B) ─┼── VPN / MPLS / Private Fiber ── SCADA / Data Center
PLC / Edge Controller (Site C) ─┘

Mô hình này thường kết hợp các công nghệ VPN công nghiệp, MPLS hoặc đường truyền quang riêng để đảm bảo tính ổn định và bảo mật cho hệ thống điều khiển.

• Dễ dàng giám sát và quản lý từ trung tâm.
• Phù hợp với các kiến trúc IIoT và Smart Factory.

2.4. Khuyến nghị kiến trúc Core – Distribution – Access

Đối với mạng Modbus TCP trong môi trường công nghiệp, việc áp dụng mô hình Core – Distribution – Access giúp hệ thống đạt được độ ổn định cao, dễ bảo trì và dễ mở rộng. Kiến trúc này cho phép triển khai VLAN, QoS, phân vùng mạng và cơ chế dự phòng một cách hệ thống.

Mô hình này đặc biệt phù hợp để tích hợp các hệ SCADA, MES và nền tảng IIoT trong các nhà máy hiện đại.

3. Kế hoạch địa chỉ IP (IP Addressing) & Subnet cho mạng Modbus TCP

Một kế hoạch địa chỉ IP (IP plan) tốt giúp hệ thống mạng Modbus TCP dễ quản lý, dễ mở rộng và tránh xung đột địa chỉ. Nguyên tắc quan trọng nhất là chia mạng theo khu vực (zone/phân xưởng) và theo chức năng của thiết bị.

3.1. Nguyên tắc xây dựng IP Plan trong nhà máy

• Phân chia mạng theo từng line sản xuất, phân xưởng.
• Tách riêng mạng quản trị (Management) và mạng IT/Office.
• Thiết bị quan trọng như PLC, HMI, Gateway nên dùng IP cố định.

3.2. Ví dụ thực tế mô hình địa chỉ IP cho một nhà máy lớn

Giả sử một nhà máy có nhiều phân xưởng và dây chuyền sản xuất, bạn có thể thiết kế hệ thống IP như sau:

10.0.0.0/24    — Core & Management (Switch core, thiết bị quản lý)
10.0.10.0/24   — Production Line A (PLC, HMI của dây chuyền A)
10.0.20.0/24   — Production Line B (PLC, HMI của dây chuyền B)
10.0.100.0/24  — SCADA & Historian Server
10.0.200.0/24  — IT / Office

Ví dụ cụ thể:

• PLC của Line A: 10.0.10.11
• HMI của Line A: 10.0.10.21
• SCADA Server: 10.0.100.10

Cách chia này giúp bạn chỉ nhìn IP là biết ngay thiết bị đang nằm ở khu vực nào.

3.3. Subnet Mask – vì sao nên dùng /24?

Subnet mask quyết định phạm vi thiết bị có thể giao tiếp trực tiếp. Trong mạng công nghiệp, cấu hình /24 (255.255.255.0) thường là lựa chọn tối ưu vì:

• Dễ nhớ, dễ cấu hình.
• Giảm rủi ro cấu hình sai subnet.
• Dễ quản lý khi mở rộng hệ thống.

Bạn nên tránh sử dụng subnet không đồng bộ giữa các thiết bị (ví dụ: thiết bị đặt /24, thiết bị khác /16) vì sẽ gây ra lỗi không thể nhìn thấy nhau trong cùng mạng LAN.

3.4. Cách cấp phát IP cho thiết bị Modbus TCP

✅ Phương án 1: DHCP kèm Static Lease (khuyến nghị)

DHCP Server (thường nằm trên router hoặc core switch Layer 3) sẽ tự động cấp IP, nhưng được cấu hình gán cố định địa chỉ theo MAC Address cho các thiết bị quan trọng.

Ví dụ thực tế:

• PLC Line A (MAC: 00-80-AB-12-34-56) → luôn nhận IP 10.0.10.11
• HMI Line A → luôn nhận IP 10.0.10.21

✅ Phương án 2: Gán IP tĩnh thủ công (Static IP)

Với các hệ thống nhỏ, bạn có thể cấu hình IP trực tiếp trên từng PLC, HMI, Gateway. Khi sử dụng cách này, bắt buộc phải có bảng quản lý IP (IP map).

Ví dụ bảng IP map nên lưu:

Thiết bị       | Tên   | IP          | Vị trí
PLC Line A     | PLC-A | 10.0.10.11  | Tủ điện số 1
HMI Line A     | HMI-A | 10.0.10.21  | Tủ điện số 1
Gateway SCADA  | GW-01 | 10.0.100.5  | Phòng server

Việc lưu bảng IP giúp kỹ thuật viên dễ bảo trì và tránh trùng địa chỉ khi mở rộng hệ thống.

4. VLAN & Phân vùng mạng trong hệ thống Modbus TCP

Trong mạng công nghiệp, việc sử dụng VLAN (Virtual LAN) giúp tách luồng dữ liệu giữa các nhóm thiết bị khác nhau, từ đó tăng độ ổn định, bảo mật và hiệu suất cho hệ thống Modbus TCP.

Thay vì để toàn bộ thiết bị chung một mạng phẳng (flat network), VLAN cho phép chia nhỏ mạng thành nhiều vùng logic, giúp giảm broadcast domain và hạn chế ảnh hưởng khi xảy ra sự cố.

4.1. Các VLAN khuyến nghị trong mạng công nghiệp

✅ VLAN OT (Operational Technology)

Đây là VLAN quan trọng nhất, dùng riêng cho các giao thức công nghiệp như Modbus TCP, Profinet, EtherNet/IP. Các thiết bị thường nằm trong VLAN này bao gồm PLC, Remote I/O, biến tần, robot công nghiệp.

Ví dụ thực tế:

• PLC Line A: VLAN 10
• PLC Line B: VLAN 10
• Remote I/O: VLAN 10

✅ VLAN SCADA / Historian

VLAN này dành riêng cho các máy chủ SCADA, HMI Server và hệ thống lưu trữ dữ liệu Historian. Việc tách VLAN này giúp hạn chế truy cập trực tiếp từ mạng IT hoặc thiết bị không liên quan.

Ví dụ:

• SCADA Server: VLAN 20
• Historian Server: VLAN 20

✅ VLAN IT (Office Network)

VLAN IT phục vụ các nhu cầu văn phòng như email, web, ERP, máy in và truy cập Internet. VLAN này không nên truy cập trực tiếp vào thiết bị OT để tránh rủi ro bảo mật.

✅ VLAN Management

Dành riêng cho việc quản trị hệ thống mạng: truy cập switch, router, máy chủ NMS (Network Management System), SNMP server.

• IP quản trị switch: VLAN 99
• NMS Server: VLAN 99

4.2. Ví dụ mô hình phân chia VLAN thực tế

VLAN 10  – OT / Modbus TCP / PLCs
VLAN 20  – SCADA / Historian
VLAN 30  – IT / Office
VLAN 99  – Management

Ví dụ trong thực tế:

• PLC Line A: 10.0.10.11 – VLAN 10
• SCADA Server: 10.0.20.10 – VLAN 20
• PC văn phòng: 10.0.30.15 – VLAN 30
• IP quản lý Switch: 10.0.99.1 – VLAN 99

4.3. Access Control List (ACL) – Kiểm soát truy cập giữa các VLAN

ACL (Access Control List) là cơ chế giúp giới hạn luồng truy cập giữa các VLAN theo đúng nhu cầu vận hành, thay vì để tất cả VLAN giao tiếp tự do.

Nguyên tắc quan trọng là: chỉ mở đúng IP và đúng port cần thiết.

Ví dụ thực tế về ACL trong mạng Modbus TCP:

Cho phép:
- SCADA (10.0.20.10) truy cập PLC (10.0.10.0/24) qua port 502 (Modbus TCP)

Chặn:
- VLAN IT (10.0.30.0/24) truy cập trực tiếp PLC
- Truy cập từ bên ngoài Internet vào VLAN OT

Ví dụ biểu diễn dưới dạng logic:

• ✅ Allow: 10.0.20.10 → 10.0.10.0/24 : TCP port 502
• ❌ Deny: 10.0.30.0/24 → 10.0.10.0/24

Cách cấu hình này giúp tăng bảo mật OT, giảm rủi ro bị tấn công và tránh các truy cập không cần thiết gây nhiễu hệ thống điều khiển.

5. Chọn Switch & Cấu Hình Hệ Thống

Yêu cầu phần cứng (Hardware Requirements)

Switch công nghiệp (Industrial Ethernet Switch) cần được lựa chọn phù hợp với môi trường làm việc thực tế của hệ thống tự động hóa. Khác với switch dân dụng, switch công nghiệp được thiết kế để hoạt động ổn định trong điều kiện nhiệt độ, độ ẩm và rung động khắc nghiệt.

• Thiết kế công nghiệp: Vỏ kim loại chắc chắn, chống rung, chống va đập và hỗ trợ dải nhiệt độ rộng (thường từ -40°C đến +75°C) nhằm đảm bảo vận hành ổn định trong tủ điện nhà máy.
• Hỗ trợ tốc độ Gigabit: Cổng uplink nên hỗ trợ 1Gbps để đảm bảo băng thông tổng. Các cổng access có thể dùng 10/100 Mbps hoặc 10/100/1000 Mbps tùy theo thiết bị đầu cuối như PLC, HMI, IO module.
• Hỗ trợ VLAN: Tách mạng logic giữa hệ thống điều khiển và mạng IT, tăng tính bảo mật và giảm broadcast không cần thiết.
• Hỗ trợ QoS (Quality of Service): Ưu tiên lưu lượng dữ liệu quan trọng như Modbus TCP, Profinet, EtherNet/IP nhằm giảm độ trễ.
• Hỗ trợ IGMP Snooping: Quan trọng khi hệ thống sử dụng multicast (ví dụ với HMI, SCADA, hoặc camera IP).
• Hỗ trợ giao thức dự phòng: RSTP, MSTP hoặc các giao thức Ring Protocol giúp hệ thống tự khôi phục nhanh khi xảy ra đứt cáp.
• Hỗ trợ PoE: Cần thiết khi cấp nguồn trực tiếp cho camera IP, access point Wi-Fi công nghiệp hoặc HMI loại mỏng (thin client).

Cấu hình đề xuất (Recommended Configuration)

Sau khi lựa chọn phần cứng phù hợp, việc cấu hình switch đóng vai trò quan trọng trong việc đảm bảo hệ thống hoạt động ổn định, an toàn và có khả năng giám sát từ xa.

• Enable QoS: Cấu hình ưu tiên cho lưu lượng Modbus TCP (cổng mặc định TCP 502) và các gói tin điều khiển thời gian thực để giảm độ trễ và jitter trong hệ thống.
• Enable Port Security: Kích hoạt chức năng bảo mật cổng để giới hạn địa chỉ MAC được phép kết nối. Chỉ cho phép các thiết bị đã khai báo trước truy cập vào mạng.
• Enable SNMP: Kích hoạt giao thức SNMP giúp hệ thống SCADA hoặc phần mềm quản lý mạng theo dõi trạng thái thiết bị theo thời gian thực.
• Enable Syslog: Bật chức năng gửi log về máy chủ trung tâm để lưu trữ lịch sử sự kiện, cảnh báo và phục vụ công tác bảo trì, phân tích sự cố.

Việc lựa chọn đúng switch công nghiệp và cấu hình hợp lý sẽ giúp hệ thống mạng ổn định hơn, giảm thiểu rủi ro gián đoạn và nâng cao tuổi thọ toàn bộ hệ thống tự động hóa.

6. Cáp & Hạ Tầng Vật Lý (Physical Layer Infrastructure)

Lựa chọn loại cáp

Hạ tầng cáp mạng đóng vai trò nền tảng cho toàn bộ hệ thống truyền thông công nghiệp. Việc lựa chọn đúng loại cáp giúp giảm lỗi truyền dữ liệu, hạn chế nhiễu điện từ và tăng độ ổn định của hệ thống.

• Ưu tiên sử dụng cáp CAT6/CAT6A: Đáp ứng tốt các hệ thống Ethernet công nghiệp hiện đại với tốc độ cao và độ suy hao thấp.
• Sử dụng cáp công nghiệp có chống nhiễu (STP/FTP): Đặc biệt quan trọng trong môi trường có biến tần, động cơ lớn, tủ điện công suất cao gây nhiễu điện từ mạnh (EMI).
• Ưu tiên cáp chuyên dụng cho công nghiệp: Vỏ cáp chịu dầu, chịu nhiệt, chống UV nếu lắp đặt ngoài trời hoặc trong môi trường khắc nghiệt.

Giới hạn chiều dài đường truyền

Mỗi đoạn cáp Ethernet đồng (copper) cần tuân thủ giới hạn vật lý để đảm bảo chất lượng tín hiệu truyền dẫn.

• Chiều dài tối đa mỗi segment: ≤ 100 mét đối với cáp đồng (CAT5e/CAT6/CAT6A).
• Nếu cần vượt quá khoảng cách này:
  • Sử dụng cáp quang (fiber optic) cho uplink/trunk.
  • Hoặc bổ sung switch/repeater trung gian để chia nhỏ đoạn cáp.

Ưu tiên fiber cho các tuyến trunk

Đối với đường trục (trunk) kết nối giữa các tủ điều khiển, các line sản xuất hoặc các phân xưởng, cáp quang là giải pháp tối ưu.

• Miễn nhiễm hoàn toàn với nhiễu điện từ (EMI).
• Khoảng cách truyền xa hơn nhiều so với cáp đồng (vài trăm mét đến vài kilomet).
• Tăng độ ổn định và độ tin cậy cho hệ thống SCADA/DCS.

Tiếp địa & chống nhiễu (Grounding & Earthing)

Hệ thống tiếp địa đúng chuẩn giúp giảm nhiễu và tránh các lỗi tiềm ẩn khó phát hiện trong mạng công nghiệp.

• Đảm bảo tủ điện, máng cáp và switch được nối đất đúng kỹ thuật.
• Tránh hiện tượng ground loop: Nối đất một điểm theo chuẩn thiết kế giúp tránh dòng điện vòng gây nhiễu tín hiệu.
• Dùng đầu nối kim loại và khay cáp kim loại được nối đất: Tăng hiệu quả chống nhiễu tổng thể.

Việc thiết kế đúng hạ tầng vật lý ngay từ đầu giúp giảm tối đa lỗi mạng, hạn chế downtime và kéo dài tuổi thọ của toàn bộ hệ thống điều khiển công nghiệp.

7. Dự Phòng (Redundancy) – Đảm bảo hệ thống không bị gián đoạn

Dự phòng (Redundancy) là yếu tố sống còn trong thiết kế mạng Modbus TCP công nghiệp. Mục tiêu là đảm bảo hệ thống vẫn hoạt động bình thường ngay cả khi một phần hạ tầng bị lỗi (mất switch, đứt cáp, lỗi server…).

Redundant Core Switches (Core switch dự phòng)

Thay vì chỉ dùng một core switch, hệ thống sử dụng hai core switch chạy song song. Các switch tầng Distribution sẽ kết nối lên cả hai core thông qua cơ chế gộp đường truyền (Link Aggregation – LACP).

• Nếu 1 core switch bị hỏng → hệ thống tự động chuyển sang core còn lại.
• Giảm thiểu downtime gần như bằng 0.

Ví dụ thực tế: Trong nhà máy sản xuất thực phẩm, nếu core switch bị lỗi trong giờ cao điểm, dây chuyền có thể phải dừng hoàn toàn. Thiết kế redundant core giúp hệ thống chuyển mạch tự động mà người vận hành không nhận thấy sự cố.

Ring topology với RSTP / PRP / HSR

Mô hình vòng (Ring topology) kết hợp với các giao thức dự phòng giúp hệ thống tự phục hồi cực nhanh khi có lỗi.

• RSTP (Rapid Spanning Tree Protocol): Tự động tính toán đường đi thay thế khi có link bị đứt.
• PRP (Parallel Redundancy Protocol): Gửi dữ liệu song song qua hai đường độc lập.
• HSR (High-availability Seamless Redundancy): Đảm bảo truyền thông không gián đoạn khi lỗi xảy ra.

Ưu điểm lớn: Thời gian chuyển mạch chỉ vài mili-giây (ms) – cực kỳ quan trọng cho dây chuyền sản xuất tự động.

Ví dụ thực tế: Một dây chuyền đóng gói tự động, khi một đoạn cáp mạng bị đứt do rung động cơ học, hệ thống vẫn hoạt động bình thường vì lưu lượng tự động đi theo hướng còn lại của vòng mạng.

Dual NIC cho server và PLC quan trọng

Các thiết bị quan trọng như SCADA server, PLC cấp cao hoặc Gateway có thể được trang bị 2 cổng mạng (Dual NIC).

• Kết hợp cấu hình bonding/teaming trên hệ điều hành.
• Một cổng chính, một cổng dự phòng.
• Tự động chuyển khi port hoặc đường truyền chính gặp lỗi.

Ví dụ thực tế: Server SCADA kết nối đồng thời vào 2 switch khác nhau. Khi một switch bị mất nguồn, server không bị mất kết nối với PLC.

Backup SCADA & Historian

Dự phòng không chỉ ở tầng mạng mà còn ở tầng dữ liệu và phần mềm:

• Database replication: Sao chép dữ liệu thời gian thực sang server dự phòng.
• Failover plan: Kịch bản chuyển đổi tự động sang server backup khi server chính gặp sự cố.

Ví dụ thực tế: Khi server Historian chính bị lỗi ổ cứng, hệ thống tự động chuyển sang server backup, dữ liệu sản xuất không bị mất.

Thiết kế dự phòng đúng chuẩn giúp hệ thống Modbus TCP đạt mức độ sẵn sàng cao (High Availability), giảm rủi ro dừng dây chuyền sản xuất và tăng độ tin cậy toàn hệ thống.

8. QoS và Ưu Tiên Traffic trong mạng Modbus TCP

QoS (Quality of Service) là cơ chế giúp ưu tiên lưu lượng dữ liệu quan trọng trong mạng, đảm bảo các gói tin điều khiển Modbus TCP luôn được truyền đi nhanh chóng và ổn định, ngay cả khi mạng đang bị tải cao.

Phân loại (Classify) traffic theo port hoặc IP

Cách phổ biến nhất là phân loại gói tin dựa trên cổng giao thức (port) hoặc địa chỉ IP nguồn/đích:

• Modbus TCP mặc định sử dụng port 502, switch/router có thể nhận diện và ưu tiên các gói tin đi qua port này.
• Có thể tạo rule dựa trên dải IP của PLC, HMI, SCADA để đảm bảo đúng loại traffic được ưu tiên.

Ví dụ thực tế: Trong nhà máy, PLC sử dụng dải IP 10.0.10.x. Bạn có thể cấu hình switch tự động ưu tiên toàn bộ traffic có source hoặc destination từ dải IP này.

Mapping DSCP / CoS để ưu tiên trên toàn mạng

DSCP (Differentiated Services Code Point) và CoS (Class of Service) là cơ chế đánh dấu mức độ ưu tiên trực tiếp trong header của gói tin:

• Switch sẽ “đánh dấu” gói Modbus TCP với độ ưu tiên cao hơn so với traffic thông thường.
• Các switch kế tiếp trong hệ thống sẽ tự động đọc các tag này và ưu tiên xử lý trước.

Ví dụ thực tế: Một gói Modbus TCP được đánh dấu DSCP = 46 (Expedited Forwarding). Khi mạng bận, switch vẫn xử lý gói này trước gói tin web hoặc email.

Dự trữ băng thông (Bandwidth Reservation) cho link quan trọng

Trong các liên kết quan trọng (critical links), có thể cấu hình đặt trước băng thông cho traffic điều khiển để tránh nghẽn mạng.

• Giới hạn băng thông cho traffic IT (web, video, download…).
• Dành một phần băng thông cố định cho Modbus TCP và các giao thức công nghiệp.

Ví dụ thực tế: Trên đường uplink 100 Mbps giữa phân xưởng và phòng SCADA, cấu hình: luôn dành ít nhất 30% băng thông cho lưu lượng điều khiển, đảm bảo dữ liệu PLC không bị trễ khi mạng đang tải nặng.

Việc thiết lập QoS đúng cách giúp mạng Modbus TCP đạt được độ ổn định cao, giảm độ trễ (latency), hạn chế mất gói (packet loss) và đảm bảo các tín hiệu điều khiển quan trọng luôn được ưu tiên xử lý.

9. An Ninh Mạng (Security) trong Mạng Modbus TCP

An ninh mạng là yếu tố không thể bỏ qua trong các hệ thống công nghiệp hiện đại. Mục tiêu là ngăn chặn truy cập trái phép, bảo vệ dữ liệu điều khiển và đảm bảo hệ thống không bị gián đoạn hoặc tấn công.

Ngăn truy cập trực tiếp từ IT/Internet vào VLAN OT

VLAN OT (Operational Technology) chứa các PLC, HMI, gateway và các thiết bị điều khiển quan trọng. Tuyệt đối không để các thiết bị IT hoặc Internet truy cập trực tiếp vào VLAN này.

• Dùng firewall hoặc ACL để kiểm soát luồng traffic giữa VLAN IT và VLAN OT.
• Chỉ mở những port cần thiết (ví dụ Modbus TCP port 502) cho các thiết bị giám sát SCADA/HMI.

Truy cập từ xa

• Chỉ cho phép truy cập từ xa qua VPN, không mở trực tiếp Internet.
• Kích hoạt xác thực 2 yếu tố (2FA) cho kỹ sư vận hành khi truy cập vào PLC hoặc SCADA.
• Ghi log đầy đủ các phiên đăng nhập từ xa để giám sát và điều tra khi cần.

Vô hiệu hóa các dịch vụ không cần thiết

Các thiết bị công nghiệp thường có dịch vụ mặc định như Telnet, FTP, HTTP. Nếu không dùng, cần vô hiệu hóa để giảm bề mặt tấn công.

Áp dụng Network Segmentation & Principle of Least Privilege

• Network segmentation: Chia mạng thành các VLAN, zone riêng biệt, mỗi zone chỉ được phép giao tiếp với zone cần thiết.
• Least privilege: Mỗi user hoặc thiết bị chỉ được cấp quyền tối thiểu cần thiết để thực hiện chức năng.

Ghi log, SIEM & cảnh báo bất thường

• Ghi lại tất cả log truy cập, thay đổi cấu hình, và trạng thái thiết bị.
• Sử dụng SIEM (Security Information and Event Management) để phân tích và cảnh báo các hành vi bất thường:
  • Nhiều lần đăng nhập thất bại (multiple failed login).
  • Dữ liệu tràn hoặc traffic bất thường (flood traffic).
  • Thay đổi cấu hình không được phép.
• Cảnh báo kịp thời để đội vận hành phản ứng nhanh, tránh downtime hoặc tấn công mạng.

Tuân thủ các nguyên tắc này giúp hệ thống Modbus TCP đạt mức bảo mật công nghiệp, giảm rủi ro từ mạng IT/Internet và tăng độ tin cậy tổng thể cho toàn bộ nhà máy.

10. Giám Sát & Bảo Trì Mạng Modbus TCP

Giám sát và bảo trì định kỳ giúp hệ thống Modbus TCP luôn hoạt động ổn định, giảm rủi ro downtime và phát hiện sớm các vấn đề tiềm ẩn.

Triển khai Network Management System (NMS)

Sử dụng NMS để theo dõi toàn bộ trạng thái mạng: switch, cổng, băng thông, lỗi CRC, lỗi port hoặc thiết bị offline.

• Hiển thị sơ đồ topology mạng theo thời gian thực.
• Cảnh báo ngay lập tức khi có thiết bị mất kết nối hoặc traffic bất thường.
• Thu thập dữ liệu lịch sử để phân tích xu hướng và dự báo sự cố.

Cấu hình SNMP & Syslog

Thiết lập SNMP traps và syslog</strong gửi về server giám sát để tập trung theo dõi sự kiện mạng.

• Cảnh báo khi port bị down hoặc lỗi CRC xuất hiện.
• Ghi log trạng thái switch, thay đổi VLAN, cấu hình port hoặc reset thiết bị.

Kiểm tra cáp & phần cứng

Cáp mạng và thiết bị vật lý là yếu tố dễ xuống cấp theo thời gian hoặc môi trường nhà máy khắc nghiệt.

• Sử dụng cable tester để kiểm tra định kỳ độ dài, suy hao, nhiễu và tính toàn vẹn của cáp.
• Cập nhật firmware cho switch, PLC, gateway theo lịch bảo trì để vá lỗi bảo mật và nâng cao hiệu suất.

Kiểm tra kết nối & độ trễ

Thực hiện các periodic ping hoặc latency tests giữa core switch và các PLC quan trọng để phát hiện sớm hiện tượng degradation (giảm chất lượng đường truyền).

• Đo thời gian phản hồi (ping time) và độ trễ (latency) theo lịch định kỳ.
• Phát hiện các đoạn mạng yếu, packet loss hoặc jitter cao để can thiệp kịp thời.

Việc giám sát và bảo trì thường xuyên giúp hệ thống Modbus TCP vận hành ổn định, giảm downtime và kéo dài tuổi thọ của toàn bộ hạ tầng mạng công nghiệp.

11. Testing Trước Khi Đưa Vào Vận Hành

Trước khi hệ thống Modbus TCP đi vào hoạt động chính thức, việc thử nghiệm đầy đủ giúp đảm bảo mạng và thiết bị hoạt động ổn định, đáp ứng yêu cầu vận hành và tránh sự cố sau khi vận hành.

Kiểm tra kết nối (Connectivity Test)

Đảm bảo tất cả thiết bị có thể giao tiếp với nhau:

• Sử dụng ping để kiểm tra kết nối IP giữa các switch, PLC và SCADA.
• Thử telnet port 502 để đảm bảo Modbus TCP service đang mở và có thể truy cập.
• Thực hiện Modbus read/write từ SCADA hoặc phần mềm thử nghiệm để xác nhận dữ liệu truyền đúng và ổn định.

Load Test

Mô phỏng nhiều client đồng thời kết nối tới các PLC/HMI để kiểm tra giới hạn kết nối và hiệu suất mạng:

• Kiểm tra số lượng client tối đa mà PLC hoặc switch có thể xử lý.
• Đo độ trễ (latency) và packet loss khi tải cao.

Failover Test

Đối với các thiết kế dự phòng (redundant core switch, ring topology), cần kiểm tra khả năng chuyển đổi khi xảy ra lỗi:

• Ngắt một đường link hoặc tắt một core switch để kiểm tra thời gian recovery.
• Xác nhận rằng các PLC và SCADA vẫn giao tiếp bình thường mà không bị mất dữ liệu.

Interference Test

Đánh giá hiệu quả chống nhiễu trong môi trường nhà máy thực tế:

• Khởi động motor, biến tần hoặc thiết bị công suất lớn để kiểm tra nhiễu điện từ (EMI) lên mạng Ethernet.
• Đảm bảo không xảy ra packet loss, lỗi CRC hay gián đoạn kết nối Modbus TCP.

Việc thực hiện đầy đủ các bài test trước khi vận hành giúp phát hiện sớm vấn đề, giảm rủi ro downtime và đảm bảo hệ thống Modbus TCP hoạt động ổn định, đáng tin cậy ngay từ ngày đầu tiên.

12. Checklist triển khai nhanh (copy để kiểm tra)

Kết Luận

Thiết kế mạng Modbus TCP chuẩn công nghiệp không chỉ là việc triển khai hạ tầng mạng, mà là một quá trình tổng thể kết hợp hiệu suất, độ ổn định, bảo mật và khả năng mở rộng. Mỗi yếu tố từ topology, IP addressing, VLAN segmentation, chọn switch và cáp công nghiệp, đến QoS, dự phòng, giám sát và bảo trì đều có ảnh hưởng trực tiếp đến độ tin cậy của hệ thống.

Một thiết kế tốt không chỉ giúp các PLC, HMI, SCADA giao tiếp ổn định mà còn giảm thiểu rủi ro gián đoạn do lỗi mạng, nhiễu điện từ hay tấn công mạng. Việc áp dụng nguyên tắc dự phòng, kiểm soát truy cập, phân vùng mạng và ưu tiên traffic quan trọng giúp hệ thống đạt mức độ sẵn sàng cao (High Availability) và dễ dàng tích hợp với các hệ thống IoT, MES hay cloud gateway trong nhà máy thông minh.

Cuối cùng, việc tuân thủ checklist triển khai và thực hiện kiểm thử đầy đủ trước khi đưa vào vận hành là bước then chốt để phát hiện sớm các vấn đề tiềm ẩn, từ kết nối, hiệu suất đến khả năng recovery khi sự cố xảy ra. Một hệ thống được thiết kế, giám sát và bảo trì bài bản sẽ mang lại độ tin cậy lâu dài, giảm downtime và tối ưu hóa hiệu quả vận hành cho toàn bộ nhà máy.
