Thiết Kế Mạng Modbus Cho Nhà Máy Nhỏ Và Vừa: Hướng Dẫn Chi Tiết

Xin chào các bạn, tiếp tục Series Modbus, chúng ta đã trải qua 3 phần: Nền tảng Modbus, Phân tích khung dữ liệu modbus, và Modbus TCP/IP. Hôm nay chúng ta tiếp tục sang phần 4  " Thiết kế hệ thống thực tế"  với bài mở đầu " Thiết kế mạng Modbus cho nhà máy vừa và nhỏ" nhé. Như đã trao đổi ở các phần trước, Modbus hiện vẫn là giao thức truyền thông phổ biến nhất trong các nhà máy nhỏ và vừa nhờ sự đơn giản, chi phí thấp và khả năng kết nối đa dạng giữa PLC, cảm biến, đồng hồ đo, gateway và hệ thống SCADA. Tuy nhiên, nếu thiết kế không chuẩn ngay từ đầu, mạng Modbus rất dễ gặp nhiễu, treo bus, mất dữ liệu hoặc khó mở rộng.

Bài viết dưới đây, BKAII hy vọng sẽ giúp bạn thiết kế một mạng Modbus ổn định – dễ mở rộng – dễ bảo trì theo đúng tiêu chuẩn kỹ thuật của công nghiệp hiện đại.

1. Tổng Quan Kiến Trúc Mạng Modbus

1.1 Modbus RTU (RS485)

• Thiết bị kết nối theo dạng chuỗi (daisy chain).
• Chi phí thấp, wiring đơn giản.
• Phù hợp ≤ 32 thiết bị không repeater hoặc ≤ 256 thiết bị khi dùng repeater.

1.2 Modbus TCP trên Ethernet

• Hiệu năng cao, dễ mở rộng.
• Phù hợp tầng SCADA – HMI – PLC – Data Gateway.
• Dùng switch công nghiệp cho độ tin cậy cao.

1.3 Mô Hình Hybrid RTU – TCP

• Tầng cảm biến dùng RS485.
• Tầng điều khiển – giám sát dùng Ethernet.
• Gateway đóng vai trò chuyển đổi giữa hai tầng.

2. Nguyên Tắc Thiết Kế Mạng Modbus

2.1 Tính Xác Định (Determinism)

• Không trộn thiết bị tốc độ quá khác nhau trên cùng bus.
• Dùng VLAN và QoS để ưu tiên Modbus TCP (port 502).

2.2 Độ Sẵn Sàng Cao

• Thiết bị nguồn kép, switch dự phòng.
• Dây cáp đi độc lập khỏi nguồn cao thế.
• Modbus TCP có thể thiết kế theo sơ đồ vòng RSTP.

2.3 Phân Tách Lớp Mạng

• Tách mạng OT và IT bằng router hoặc firewall.
• Không gom toàn bộ thiết bị vào một bus RS485.

2.4 Chống Nhiễu EMC

• Dùng cáp xoắn đôi chống nhiễu (STP/FTP).
• Nối đất một đầu duy nhất.
• Khoảng cách RS485 tối đa 1200m.
• Dây đi gần biến tần nên bọc ống thép hoặc dùng ferrite choke.

2.5 Tối Ưu Cho Bảo Trì

• Áp dụng quy tắc gán địa chỉ (Khu vực – Máy – Thiết bị).
• Dán tem từng node.
• Có terminal block và điểm test line tại tủ.

3. Quy Trình Thiết Kế Mạng Modbus (5 Bước Chuẩn)

Bước 1 – Khảo Sát Thiết Bị

• Thu thập loại thiết bị, giao diện (RS485/Ethernet), baud rate, parity, khoảng cách cáp.
• Lập bảng mapping thiết bị theo khu vực.

Bước 2 – Chọn Kiến Trúc Mạng

• Nhà máy < 20 thiết bị: Dùng Modbus RTU thuần.
• Nhà máy 20–100 thiết bị: Mô hình Hybrid.
• > 100 thiết bị: Ưu tiên Modbus TCP hoàn toàn.

Bước 3 – Thiết Kế RS485 Đúng Chuẩn

• Dạng bus, không chia nhánh sao.
• Dùng 2 điện trở kết thúc 120Ω ở hai đầu.
• Khoảng cách dài > 300m cần repeater.
• Gán địa chỉ logic theo khu vực.

Bước 4 – Thiết Kế Mạng Modbus TCP

• Dùng switch công nghiệp, nguồn kép 24V.
• Tách VLAN OT và VLAN IT.
• Không để camera, Wi-Fi và PLC chung VLAN.
• Áp dụng QoS cho port 502.

Bước 5 – Thiết Kế Tủ Điều Khiển & Đấu Nối

• Có terminal block rõ ràng cho RS485 A/B/GND.
• Đánh số cáp – sơ đồ đấu dây đặt trong tủ.
• Mỗi line có điểm kiểm tra tín hiệu.

4. Mô Hình Mạng Modbus Mẫu

4.1 Mô Hình Modbus RTU

- 1 PLC Master kết nối chuỗi 10–20 cảm biến/đồng hồ.
- Phù hợp dây ngắn, chi phí thấp.

4.2 Mô Hình Hybrid RTU – TCP

- Tầng trường: RS485 → Gateway.
- Tầng điều khiển: Switch OT → HMI/SCADA.
- Phù hợp mở rộng dần.

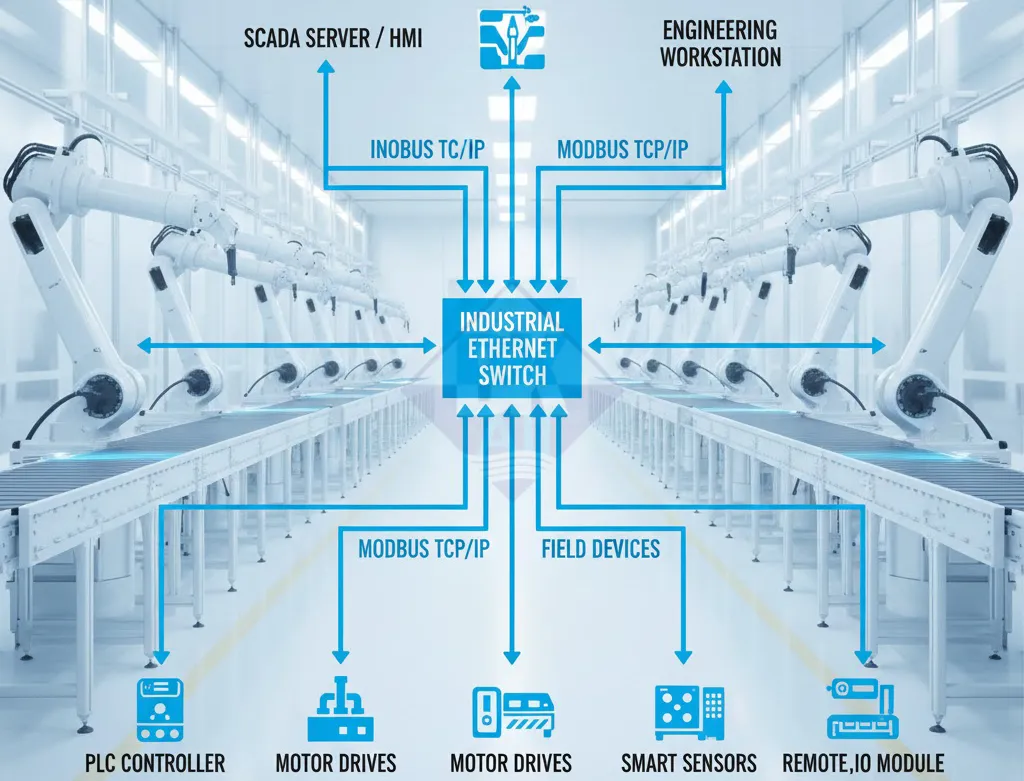

4.3 Mô Hình Modbus TCP Thuần

- PLC – HMI – SCADA – Gateway kết nối qua Ethernet.
- Lý tưởng cho hệ thống cần real-time cao.

5. Checklist Thiết Kế Mạng Modbus

Checklist Modbus RTU

• [ ] Tốc độ baud và parity đồng bộ
• [ ] Cáp STP, nối đất một đầu
• [ ] Có điện trở kết thúc
• [ ] Không chia nhánh sao
• [ ] Khoảng cách < 1200m

Checklist Modbus TCP

• [ ] Switch công nghiệp, nguồn kép
• [ ] VLAN OT riêng
• [ ] Quy hoạch địa chỉ IP rõ ràng
• [ ] QoS ưu tiên port 502
• [ ] Không dùng chung với camera

Checklist Tủ Điều Khiển

• [ ] Terminal block rõ ràng
• [ ] Có điểm test line
• [ ] Dây đánh số đầy đủ

6. Các Lỗi Thường Gặp Khi Triển Khai Modbus

• Sai baud rate hoặc parity
• Thiếu điện trở kết thúc → phản xạ tín hiệu
• Nối đất hai đầu → tạo vòng dòng rò
• Dùng sai loại cáp → méo tín hiệu
• Đấu sai cực A/B
• Nhiễu từ biến tần gây treo thiết bị
• Trộn OT với mạng văn phòng làm tăng độ trễ

Kết Luận

Như nội dung trên đây trao đổi, việc thiết kế mạng Modbus cho nhà máy nhỏ và vừa đòi hỏi sự kỷ luật từ giai đoạn khảo sát, lựa chọn kiến trúc đến wiring và bảo trì. Nếu một hệ thống được thiết kế đúng chuẩn ngay từ đầu thì sẽ giúp giảm sự cố, tăng tính ổn định, dễ mở rộng và tiết kiệm chi phí vận hành. Với một chút kiến thức trên đây, BKAII hy vọng sẽ giúp phần nào cho các bạn kỹ sư, thiết kế hệ thống triển khai thiết kế mạng modbus chuẩn hơn, đúng hơn và nhẹ nhàng hơn nhé!
