HD67602-485-A1: Bộ chuyển đổi PROFINET / Modbus RTU Master – Kết nối thông minh giữa hai thế giới tự động hóa

1. Giới thiệu về giao thức PROFINET và Modbus RTU

PROFINET là giao thức truyền thông công nghiệp dựa trên nền Ethernet tiêu chuẩn, do tổ chức PROFIBUS & PROFINET International (PI) phát triển. PROFINET cung cấp khả năng truyền dữ liệu thời gian thực (Real-Time) và thời gian thực xác định (Isochronous Real-Time), phù hợp với các ứng dụng điều khiển máy móc, robot và hệ thống sản xuất tự động.

Trong các nhà máy hiện đại, PROFINET được sử dụng để kết nối PLC Siemens, HMI, robot công nghiệp và thiết bị I/O phân tán. Ưu điểm lớn của PROFINET là khả năng tích hợp cao, độ tin cậy, bảo mật và dễ dàng mở rộng mạng.

Modbus RTU là giao thức truyền thông nối tiếp tiêu chuẩn công nghiệp hoạt động trên nền RS-485. Giao thức này được sử dụng phổ biến để giao tiếp giữa PLC, cảm biến, bộ điều khiển nhiệt độ, đồng hồ đo và các thiết bị trường. Modbus RTU có ưu điểm là cấu trúc gọn nhẹ, dễ triển khai và tương thích với rất nhiều thiết bị của các hãng khác nhau.

Trong một nhà máy, các thiết bị cũ hoặc cấp trường (field device) thường sử dụng Modbus RTU, trong khi các thiết bị điều khiển trung tâm hoặc hệ SCADA sử dụng PROFINET. Việc kết nối hai hệ thống này là yêu cầu phổ biến để xây dựng mô hình IIoT và Smart Factory.

2. Tại sao cần chuyển đổi giữa PROFINET và Modbus RTU Master?

Trong thực tế, nhiều nhà máy đang đồng thời vận hành hai nền tảng truyền thông khác nhau: PROFINET trong hệ điều khiển chính (Siemens PLC, robot, HMI) và Modbus RTU trong các thiết bị đo lường, điều khiển tại tầng dưới.

Vấn đề đặt ra là: Làm thế nào để PLC PROFINET có thể giao tiếp và thu thập dữ liệu từ các thiết bị Modbus RTU?

Bộ chuyển đổi HD67602-485-A1 chính là giải pháp. Thiết bị này đóng vai trò cầu nối (gateway) giữa hai thế giới truyền thông khác biệt – cho phép PLC trong mạng PROFINET đọc/ghi dữ liệu trực tiếp từ các thiết bị Modbus RTU mà không cần lập trình phức tạp.

Tận dụng thiết bị Modbus cũ – không cần thay thế toàn bộ hệ thống.
Đơn giản hóa việc tích hợp giữa PLC Siemens (PROFINET) và thiết bị trường (Modbus RTU).
Giảm chi phí bảo trì, tăng tính linh hoạt và khả năng mở rộng của hệ thống tự động hóa.

3. Giới thiệu sản phẩm HD67602-485-A1

HD67602-485-A1 là bộ Converter PROFINET / Modbus RTU Master do hãng ADFweb (Italy) sản xuất, hiện đang được BKAII phân phối rộng rãi tại thị trường Việt Nam. Bộ chuyển đổi giao thức HD67602-485-A1 cho phép truyền thông trực tiếp giữa mạng PROFINET và các thiết bị Modbus RTU (Slave).

Thông số và tính năng nổi bật:

Hỗ trợ giao thức: PROFINET IO Device và Modbus RTU Master.
Giao tiếp nối tiếp: RS-485 (tốc độ đến 115.2 kbps).
Kết nối Ethernet: 10/100 Mbps auto-sensing.
Cấu hình dễ dàng bằng phần mềm SW67602.
Chức năng chuyển đổi dữ liệu tự động giữa vùng I/O PROFINET và thanh ghi Modbus.
Đèn LED trạng thái giúp giám sát hoạt động và lỗi truyền thông.
Hỗ trợ nguồn cấp 8…24 VDC.
Thiết kế nhỏ gọn, gắn DIN-Rail dễ dàng.

4. Phân tích nguyên lý hoạt động theo sơ đồ hệ thống

4.1. Sơ đồ nguyên lý

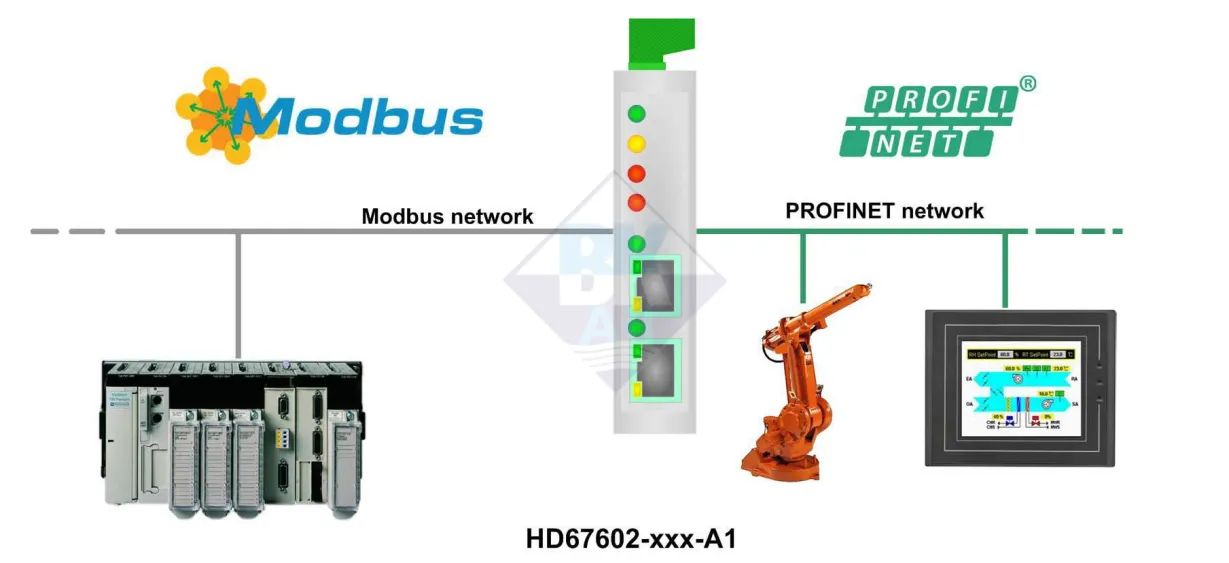

Trong mô hình minh họa bên dưới, bên trái là mạng Modbus RTU kết nối đến các thiết bị như PLC Schneider hoặc các bộ I/O Modbus. Bên phải là mạng PROFINET nơi có robot, HMI và PLC Siemens điều khiển trung tâm.

Ở giữa là bộ HD67602-485-A1 – thiết bị trung gian kết nối hai mạng truyền thông này. Thiết bị có hai cổng: một cổng RS-485 (Modbus Master) và một cổng Ethernet (PROFINET Device).

4.2. Vai trò các thiết bị trong mô hình

PLC Modbus / thiết bị trường: Cung cấp dữ liệu quá trình (nhiệt độ, dòng điện, áp suất, công suất,...) qua Modbus RTU.
HD67602-485-A1: Đóng vai trò Modbus Master, đọc dữ liệu từ các Slave và chuyển đổi thành vùng dữ liệu I/O theo chuẩn PROFINET.
Robot / HMI / PLC Siemens: Nhận dữ liệu từ HD67602-485-A1 qua giao thức PROFINET, dùng để giám sát hoặc điều khiển.

4.3. Luồng chảy dữ liệu

Luồng dữ liệu diễn ra như sau:

PLC Siemens (PROFINET Controller) gửi yêu cầu đến HD67602-485-A1 (PROFINET Device) để đọc vùng dữ liệu I/O.
HD67602-485-A1 nhận yêu cầu, chuyển sang giao thức Modbus RTU để truy xuất dữ liệu từ các thiết bị Modbus Slave.
Dữ liệu Modbus được thu thập, chuyển đổi và gửi lại cho PLC Siemens theo vùng I/O tương ứng.
Quá trình này diễn ra liên tục theo chu kỳ định sẵn, đảm bảo dữ liệu cập nhật thời gian thực trên hệ thống PROFINET.

Nhờ cơ chế này, toàn bộ thiết bị Modbus được “ảo hóa” như các thiết bị I/O trong mạng PROFINET, giúp hệ thống hoạt động thống nhất và dễ giám sát.

5. Câu hỏi thường gặp (FAQ)

❓ HD67602-485-A1 có thể kết nối bao nhiêu thiết bị Modbus RTU?

✅Thiết bị hỗ trợ tối đa 32 thiết bị Modbus RTU Slave trên một đường RS-485, tùy theo cấu hình địa chỉ và tốc độ truyền thông.

❓ Có thể sử dụng HD67602-485-A1 với PLC Siemens S7-1200 hoặc S7-1500 không?

✅Có. HD67602-485-A1 hoạt động như một PROFINET Device, tương thích hoàn toàn với các PLC Siemens dòng S7-1200, S7-1500, và cả WinCC HMI.

❓ Thiết bị có hỗ trợ phần mềm cấu hình miễn phí không?

✅Có, phần mềm SW67602 do ADFWeb cung cấp miễn phí, giúp cấu hình mapping dữ liệu giữa Modbus và PROFINET nhanh chóng.

❓ Có thể truyền dữ liệu hai chiều giữa hai mạng không?

✅Có. Thiết bị cho phép cả đọc và ghi dữ liệu giữa mạng PROFINET và Modbus RTU, giúp điều khiển và giám sát đồng thời.
