Như các bạn đã biết, Modbus là một loại giao thức phổ biến và thông dụng trong tự động hóa nhà máy, công nghiệp.....Hôm nay, BKAII sẽ giới thiệu tới các bạn dòng sản phẩm HD67508 và HD67510 của hãng ADFweb. Đây dòng Gateway chuyên dụng giúp tích hợp thiết bị Modbus RTU cũ (Serial: RS-232/422/485) vào hệ thống hiện đại dùng Modbus TCP. Thiết bị đóng vai trò Modbus TCP Slave và đồng thời là Modbus RTU Master, giúp “bridge” dữ liệu giữa hai thế giới – vừa tiết kiệm chi phí retrofit, vừa đảm bảo tính liên tục hệ thống.
1. Modbus RTU là gì?
Modbus RTU (Remote Terminal Unit) là biến thể chạy trên đường truyền Serial (RS-232, RS-422, RS-485). Nó là chuẩn lâu đời và phổ biến nhất trong công nghiệp. Dữ liệu được đóng gói gọn, truyền nối tiếp từng byte, thích hợp cho khoảng cách xa và môi trường công nghiệp nhiễu điện từ. Nhược điểm là tốc độ giới hạn (thường 9.6–115.2 kbps) và khó tích hợp trực tiếp với hệ thống Ethernet.
2. Modbus TCP là gì?
Modbus TCP là phiên bản của giao thức Modbus chạy trên nền Ethernet (TCP/IP). Thay vì truyền qua đường Serial, Modbus TCP dùng cáp mạng RJ45 và gói tin TCP. Ưu điểm của Modbus TCP là tốc độ nhanh, dễ mở rộng, tương thích với SCADA, PLC, DCS và các hệ thống quản lý hiện đại. Mỗi thiết bị có một địa chỉ IP, cho phép quản lý linh hoạt và truy cập từ xa qua mạng LAN/WAN.
3. Master và Slave trong Modbus: hiểu sao cho đúng?
Trong Modbus, ta có mô hình chủ - tớ (Master/Slave, hoặc Client/Server trong TCP):
- Master: là bên chủ động gửi yêu cầu (query). Ví dụ: một PLC hoặc Gateway.
- Slave: là bên bị động, chỉ trả lời khi có yêu cầu từ Master. Ví dụ: cảm biến, đồng hồ đo, thiết bị hiện trường.
Trong Modbus RTU, một đường bus chỉ có 1 Master và nhiều Slave. Trong Modbus TCP, Client (tương đương Master) có thể kết nối đến nhiều Server (tương đương Slave) qua IP. Do đó, khi nói “HD67508 đóng vai trò Modbus RTU Master và Modbus TCP Slave”, nghĩa là: thiết bị sẽ đứng ra hỏi dữ liệu từ nhiều Slave RTU, rồi cung cấp dữ liệu này cho hệ thống TCP (PLC/SCADA) như một Slave duy nhất. Tương tự với HD67510 sẽ đóng vai trò Mobus RTU Slave và Modbus TCP Master.
4. Tại sao cần Modbus Gateway?
Modbus Gateway là cầu nối dịch giao thức. Trong thực tế, nhiều nhà máy đã có hàng chục, hàng trăm thiết bị Modbus RTU cũ. Trong khi đó, hệ SCADA/PLC đời mới chỉ hỗ trợ Modbus TCP. Nếu thay thế toàn bộ thiết bị là quá tốn kém, Gateway là giải pháp hợp lý vì:
- Tiết kiệm chi phí: tận dụng thiết bị cũ, không cần thay mới toàn bộ.
- Tương thích: “dịch” RTU ⇔ TCP, đảm bảo hệ thống hiểu được dữ liệu.
- Dễ quản lý: SCADA/PLC chỉ cần thấy một Slave TCP duy nhất, trong khi Gateway sẽ gom dữ liệu từ nhiều Slave RTU.
- Tăng độ tin cậy: giảm lỗi do thao tác thủ công, tránh mất dữ liệu.
Giới thiệu HD67508 & HD67510
Dòng Gateway ADFweb HD67508 được thiết kế chuyên biệt cho bài toán Modbus TCP Slave ↔ Modbus RTU Master và HD67510 được thiết kế chuyên biệt cho bài toán Modbus RTU Slave ↔ Modbus TCP Master . Thiết bị hỗ trợ nhiều chuẩn Serial (RS-232/422/485), cấu hình linh hoạt, giao diện web trực quan, và tương thích với hầu hết PLC/SCADA phổ biến trên thị trường.

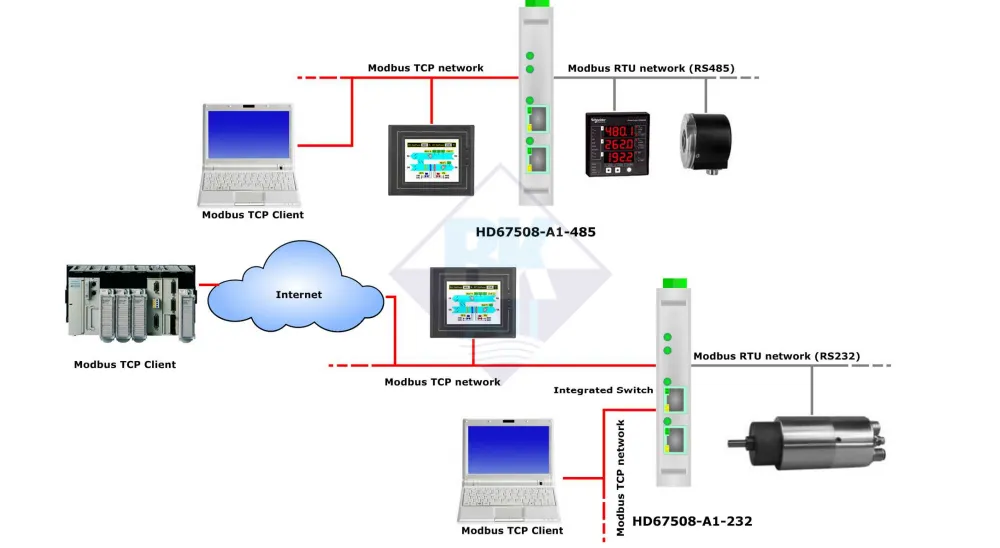

Sơ đồ tích hợp Modbus TCP Slave / RTU Master

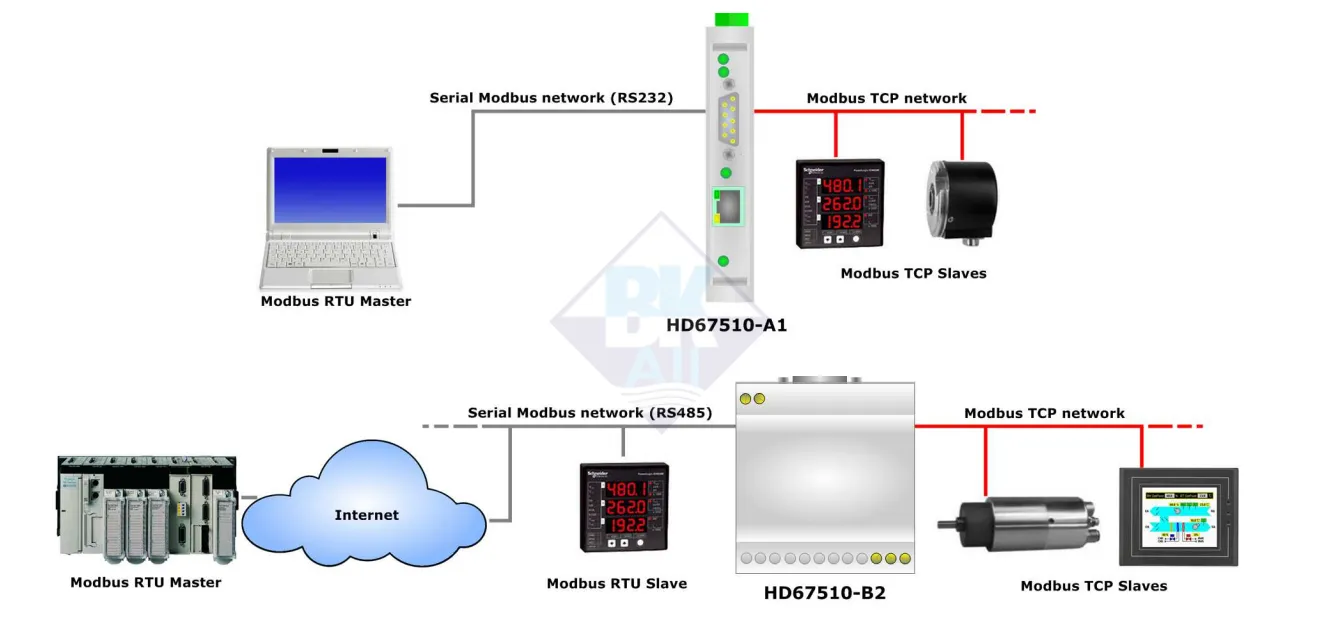

Sơ đồ tích hợp Modbus RTU Slave / Modbus TCP Master
Bảng mã sản phẩm
| Mã sản phẩm | Chuẩn Serial | Đặc điểm nổi bật |
|---|---|---|
| HD67508-A1-232 | RS-232 | Modbus TCP Slave / Modbus Master - Converter ( Ethernet Switch Inside for enter/exit connection, Housing type: A, Terminal Blocks Connectors )( Modbus Master on RS232 ) |
| HD67508-A1-422 | RS-422 | Modbus TCP Slave / Modbus Master - Converter ( Ethernet Switch Inside for enter/exit connection, Housing type: A, Terminal Blocks Connectors )( Modbus Master on RS422 ) |
| HD67508-A1-485 | RS-485 | Modbus TCP Slave / Modbus Master - Converter ( Ethernet Switch Inside for enter/exit connection, Housing type: A, Terminal Blocks Connectors )( Modbus Master on RS485 ) |
| HD67510-A1 | RS-232/422/485 | Modbus Slave / Modbus TCP Master - Converter ( Housing type: A, Terminal Blocks Connectors ) |
| HD67510-B2 | RS-232/422/485 | Modbus Slave / Modbus TCP Master - Converter ( Housing type: A, Terminal Blocks Connectors ) |
| HD67510-Slim-232 | RS-232 | Modbus Slave / Modbus TCP Master - Converter ( Slim Housing Type, Terminal Blocks Connectors, Modbus Slave on RS232 ) |
| HD67510-Slim-485 | RS-485 | Modbus Slave / Modbus TCP Master - Converter ( Slim Housing Type, Terminal Blocks Connectors, Modbus Slave on RS485 ) |
Kết luận
Với Gateway HD67508 và HD67510 của ADFweb, doanh nghiệp có thể dễ dàng tích hợp thiết bị cũ vào hệ thống mới mà không cần thay thế toàn bộ. Đây là giải pháp tối ưu cho các dự án brownfield muốn nâng cấp hạ tầng mà vẫn duy trì sự ổn định.
