Hướng dẫn cấu hình Moxa NPort 5150  — TCP Client kết nối Server 192.168.127.250:4001

Bài viết này hướng dẫn chi tiết cách cấu hình bộ chuyển đổi tín hiệu Moxa NPort 5150 (tương tự NPort 5150A) để hoạt động ở chế độ TCP Client, kết nối tới TCP Server có địa chỉ IP 192.168.127.250 và Port 4001. Nội dung bao gồm chuẩn bị, cấu hình mạng, cổng serial, đặt chế độ TCP Client và kiểm thử kết nối.

1. Chuẩn bị phần cứng & phần mềm

• Thiết bị: Moxa NPort 5150
• Nguồn: 12–48 VDC
• Cáp: Ethernet + cáp serial (RS-232/422/485)
• PC cấu hình: cài NPort Administration Suite (Windows), hoặc có thể dùng trình duyệt web để cấu hình
• Tài liệu tham khảo: User Manual & Quick Installation Guide từ Moxa

2. Sơ đồ kết nối hệ thống

[Thiết bị Serial] <--RS-232/422/485--> [Moxa NPort 5150]
                        |
                     Ethernet
                        |
               [Switch / LAN]
                        |
          [TCP Server: 192.168.127.250:4001]

3. Các bước cấu hình chi tiết

1. Kết nối & cấp nguồn: Gắn nguồn, nối Ethernet và serial, kiểm tra LED Ready/Link.
2. Tìm IP NPort: Dùng NPort Admin Suite → Search để phát hiện IP mặc định.
3. Truy cập Web Console: mở trình duyệt → gõ IP NPort → đăng nhập (mặc định admin / moxa hoặc trống).
4. Đặt IP tĩnh: Network Settings → Static IP → ví dụ 192.168.127.100 / Subnet 255.255.255.0.
5. Cấu hình Serial Port: Line Settings → chọn:
   • Baud rate: 9600
   • Data bits: 8
   • Parity: N
   • Stop bits: 1
   • Flow control: None
6. Đặt chế độ TCP Client: Port → Operation Mode:
   • Application: Socket
   • Mode: TCP Client
   • Destination IP: 192.168.127.250
   • Destination Port: 4001
   • Reconnect Interval: 5 giây
7. Lưu & reboot: Save Settings → Apply → Restart.

4. Kiểm thử kết nối

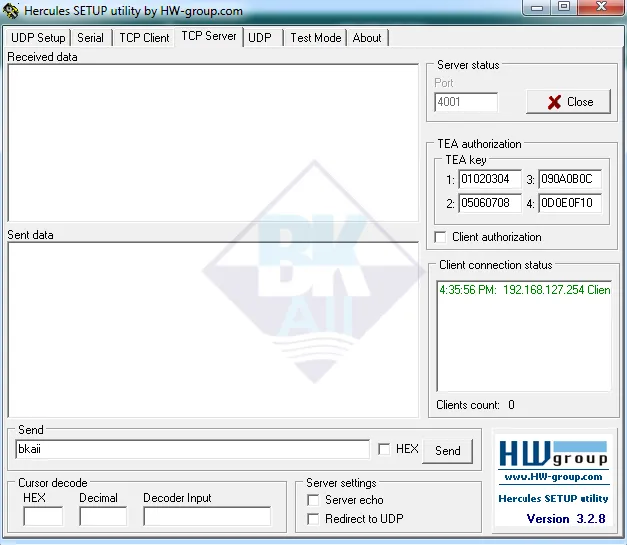

• Phía Server: chạy TCP server lắng nghe port 4001 (dùng Hercules, SocketTest, netcat...)

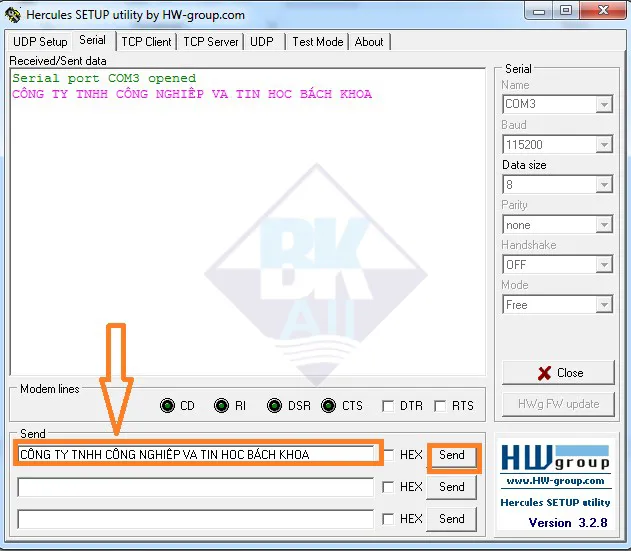

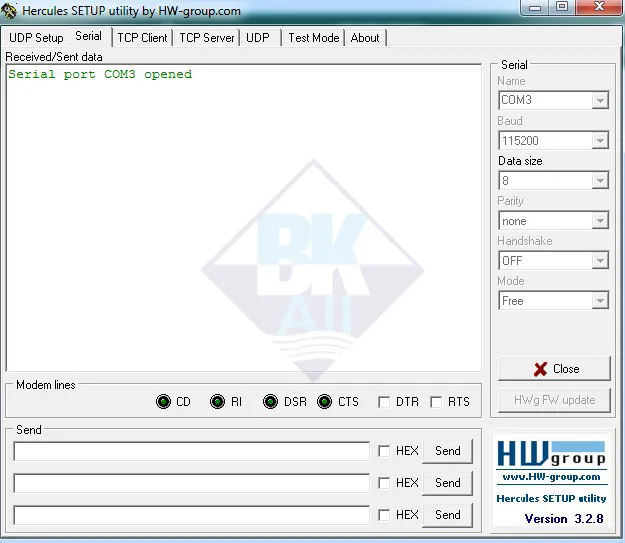

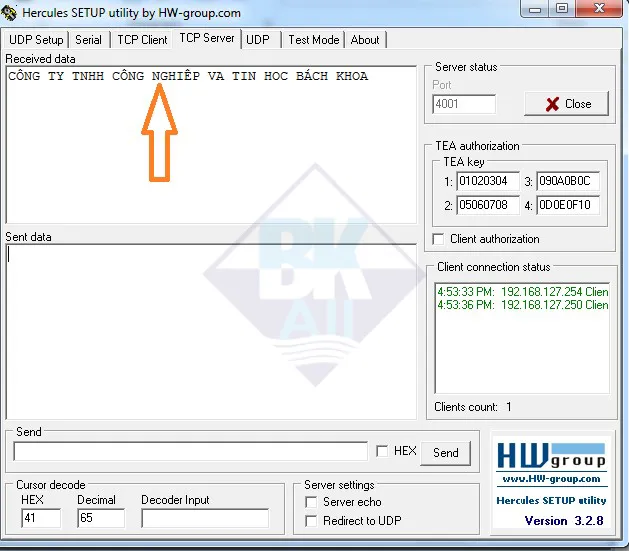

• Phía Serial: gửi dữ liệu test từ thiết bị hoặc terminal → quan sát trên server.

• Nếu server gửi dữ liệu ngược lại → kiểm tra thiết bị serial nhận được.

5. Checklist nhanh (mang theo hiện trường)

• [ ] NPort có nguồn & đèn Ready sáng
• [ ] IP NPort đặt đúng lớp mạng
• [ ] Serial port config trùng với thiết bị
• [ ] Mode: TCP Client
• [ ] Destination IP/Port đúng (192.168.127.250:4001)
• [ ] Server đang lắng nghe port 4001
• [ ] Thử ping IP server từ NPort/PC
• [ ] Test dữ liệu 2 chiều (serial ↔ server)

6. FAQ — Câu hỏi thường gặp

👉 Q1: NPort 5150 và Nport 5150A khác nhau gì?

Chức năng gần như giống hệt. 5150A có cải tiến phần cứng (vỏ, dải nhiệt độ, terminal block). Cách cấu hình không khác.

👉 Q2: Tôi có thể cấu hình bằng Telnet thay vì Web không?

Có. Gõ telnet [IP_NPort] → login → chọn menu cấu hình. Thao tác nhanh, hữu ích khi không có giao diện web.

👉 Q3: Làm sao để NPort tự kết nối lại khi server ngắt?

Bật chức năng Reconnect Interval và TCP Keepalive. NPort sẽ tự động reconnect.

👉 Q4: Có thể dùng NPort 5150 để chia sẻ cho nhiều client không?

Nếu ở chế độ TCP Server, NPort cho phép nhiều TCP client kết nối đồng thời (số lượng tùy model). Nhưng với chế độ TCP Client, NPort chỉ chủ động kết nối tới 1 server.

👉 Q5: Dữ liệu bị lỗi ký tự lạ?

Kiểm tra lại Baud rate, Data bits, Parity, Stop bits. Thiết lập không đồng bộ sẽ gây lỗi hiển thị.

👉 Q6: Tôi quên mật khẩu Web Console thì làm sao?

Nhấn nút Reset trên thiết bị (giữ 5 giây) → NPort trở về mặc định gốc (bao gồm user/password).
