Ở những bộ ADAM phiên bản D hãng Advantech có trang bị tính năng chẩn đoán lỗi qua việc hiển thị với trạng thái DO. Việc này giúp cho các kỹ sư điện tự động hóa có thể xác định được một số lỗi liên quan một cách nhanh chóng. Bài viết này BKAII cùng các bạn tìm hiểu cách thức chẩn đoán này nhé!
Những sản phẩm liên quan: ADAM-6050, ADAM-6051, ADAM-6052,…
Khi kích hoạt đầu ra kỹ thuật số, đứt dây mạch hoặc ngắn tiếp đất sẽ dẫn đến lỗi đầu ra kỹ thuật số ở các bộ ADAM. Để giúp người dùng làm rõ tình huống một cách nhanh chóng, ADAM-6050/6051/6052 (phiên bản D) được thiết kế với chức năng chẩn đoán đầu ra kỹ thuật số có thể phát hiện và phản hồi tình hình bất thường của đầu ra kỹ thuật số. Tài liệu này giải thích chức năng chẩn đoán DO là gì và cách xử lý sự cố bằng cách kiểm tra trạng thái chẩn đoán DO.
Trạng thái chẩn đoán được nhóm lại như bên dưới. Xin lưu ý rằng chỉ ADAM-6052 (phiên bản D) mới cung cấp chức năng chẩn đoán trạng thái từng kênh.
Các nhóm chẩn đoán DO cho ADAM-6050/6051/52 (phiên bản D)
| ADAM-6050 (D version) | |
| Nhóm chẩn đoán | DO channel |
| Group 0 | 0,1 |
| Group 1 | 2,3 |
| Group 2 | 4,5 |
| ADAM-6051 (D version) | |
| Diagnostic Group | DO channel |
| Group 0 | 0,1 |
| ADAM-6052 (D version) | |
| Nhóm chẩn đoán | DO channel |
| Group 0 | 0 |
| Group 1 | 1 |
| Group 2 | 2 |
| Group 3 | 3 |
| Group 4 | 4 |
| Group 5 | 5 |
| Group 6 | 6 |
| Group 7 | 7 |
Nếu lỗi xảy ra trên bất kỳ kênh nào trong nhóm (hoặc có thể là cả hai kênh), chẩn đoán trạng thái DO sẽ hiển thị bất thường trên tiện ích ADAM.Net (phiên bản V2.05.10B08 trở lên)
Trạng thái bất thường cho ADAM-6050/6051/52 (phiên bản D)
Các lý do có thể gây ra bất thường kênh DO có thể là các điều kiện dưới đây.
| ADAM-6050/6051 (D version) | |
| Trước khi kênh DO được kích hoạt | Kênh DO được kích hoạt |
| Ngắt mạch đầu ra kỹ thuật số (Open load) | Quá dòng (trên 1A) |
| Kết nối đầu ra kỹ thuật số ngắn với mặt đất | |
| ADAM-6052 (D version) | |
| Trước khi kênh DO được kích hoạt | Kênh DO được kích hoạt |
| N/A | Kết nối đầu ra kỹ thuật số ngắn với mặt đất |
| DO quá dòng (trên 1A, điển hình) | |
Lưu ý: Đối với ADAM-6052, khi hoạt động ở tối đa 70°C. Tổng dòng điện cho DO0 ~ DO3 và DO4 ~ DO7 được khuyến nghị nhỏ hơn 3A.
Dưới đây là một ví dụ về cách xử lý sự cố với chẩn đoán DO hiển thị trên ADAM.Net
Để mô phỏng đứt dây xảy ra trên DO0, ngắt tải khỏi DO0, bạn sẽ thấy
“DO0 ~ DO1 bất thường” hiển thị trong tiện ích ADAM.Net trước khi cả hai kênh DO được kích hoạt như bên dưới

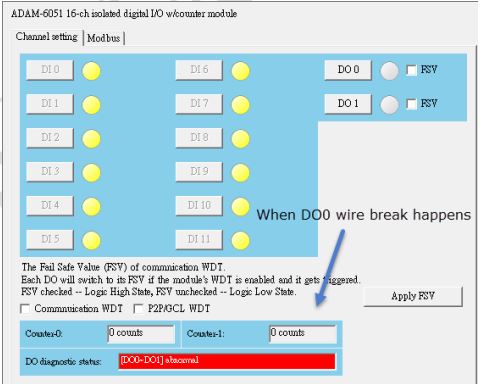

Hình 1. Trạng thái chẩn đoán DO cho thấy "bất thường" khi đứt dây trên DO0 của ADAM-6051
Sau khi kết nối tải DO0 với mô-đun ADAM, bạn sẽ thấy “Tất cả bình thường” hiển thị trong ADAM.Net tiện ích trước khi cả hai kênh DO được kích hoạt như hình dưới đây.

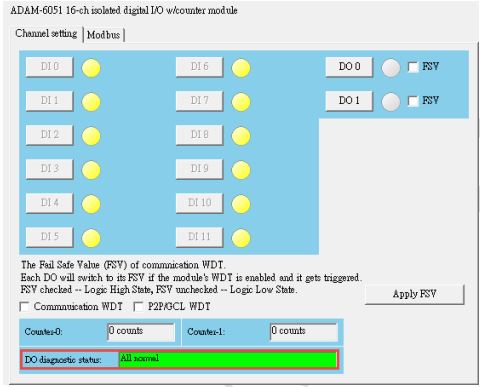

Hình 2. Trạng thái chẩn đoán DO hiển thị “Tất cả bình thường” khi cả hai kênh DO được kết nối đúng cách
Bằng cách kiểm tra các trạng thái bất thường của ADAM-6050/6051/52 (phiên bản D) trong bảng nêu trên người dùng có thể biết những gì có thể là lý do khiến cho kênh DO hiển thị bất thường.
Trên đây là những chia sẻ của BKAII về chức năng chẩn đoán DO ở phiên bản ADAM-60XX-D hãng Advantech. Có thắc mắc hay cần thêm thông tin các bạn liên hệ BKAII nhé!
