IMC-101-S-SC | Bộ chuyển đổi quang điện 100M Single Mode SC 40km Moxa

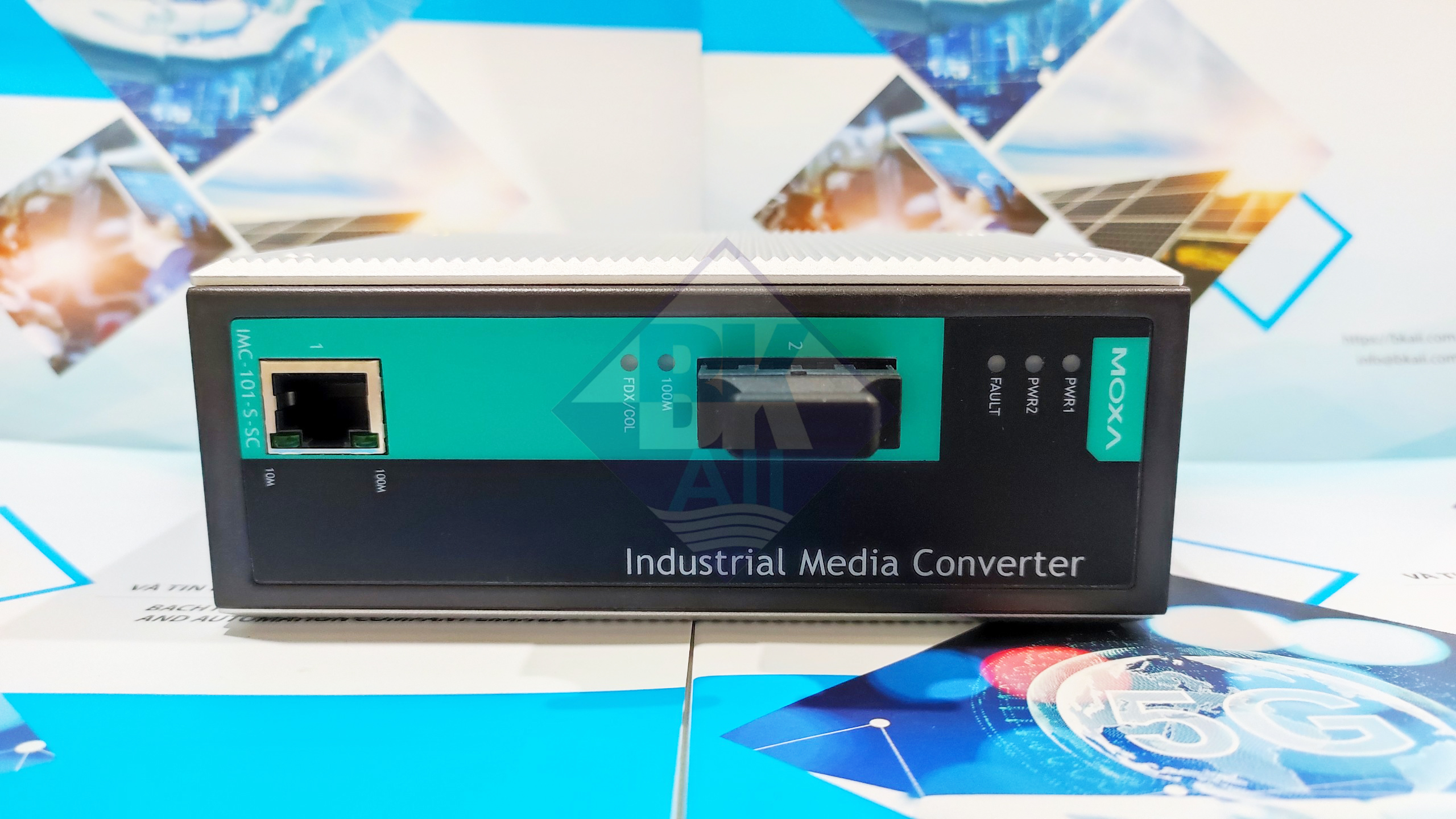

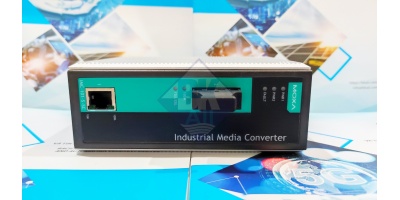

IMC-101-S-SC là bộ chuyển đổi quang điện (Media Converter công nghiệp) của hãng Moxa – Taiwan, được thiết kế để chuyển đổi tín hiệu Ethernet 10/100BaseT(X) sang cáp quang 100BaseFX Single Mode với khoảng cách truyền dẫn lên đến 40km thông qua đầu nối SC.

Thiết bị media converter IMC-101-S-SC giúp mở rộng truyền thông Ethernet công nghiệp trong môi trường có nhiễu điện từ cao, khoảng cách truyền xa hoặc yêu cầu cách ly chống sét lan truyền. Với thiết kế chuẩn công nghiệp, vỏ kim loại chắc chắn, hỗ trợ nguồn dự phòng và relay alarm, sản phẩm phù hợp cho các hệ thống PLC, SCADA, tủ điều khiển, giao thông thông minh ITS, điện lực, nhà máy sản xuất và các ứng dụng IIoT.

Bộ chuyển đổi quang điện IMC-101-S-SC hiện đang được BKAII phân phối rộng rãi tại thị trường Việt Nam với đầy đủ CO/CQ, hỗ trợ kỹ thuật và tư vấn giải pháp truyền thông công nghiệp.

• Hướng dẫn sử dụng dòng IMC-101 hãng Moxa
• Các bộ chuyển đổi quang điện Single Mode 100M thông dụng trong công nghiệp
• So sánh IMC-21-S-SC, IMC-21A-S-SC và IMC-101-S-SC | Converter quang điện Moxa

Tính năng của sản phẩm:

•  10/100BaseT(X) auto-negotiation and auto-MDI/MDI-X
•  Link Fault Pass-Through (LFPT)
•  Power failure, port break alarm by relay output
•  Redundant power inputs
•  -40 to 75°C operating temperature range (-T models)
•  Designed for hazardous locations (Class 1 Div. 2/Zone 2, IECEx)

Thông số kỹ thuật của sản phẩm:

• 10/100BaseT(X) Ports (RJ45 connector) : 1
• 100BaseFX Ports (single-mode SC connector) : 1

Power Parameters

• Input Current : 200 mA @ 12 to 45 VDC
• Input Voltage : 12 to 45 VDC
• Overload Current Protection : Supported

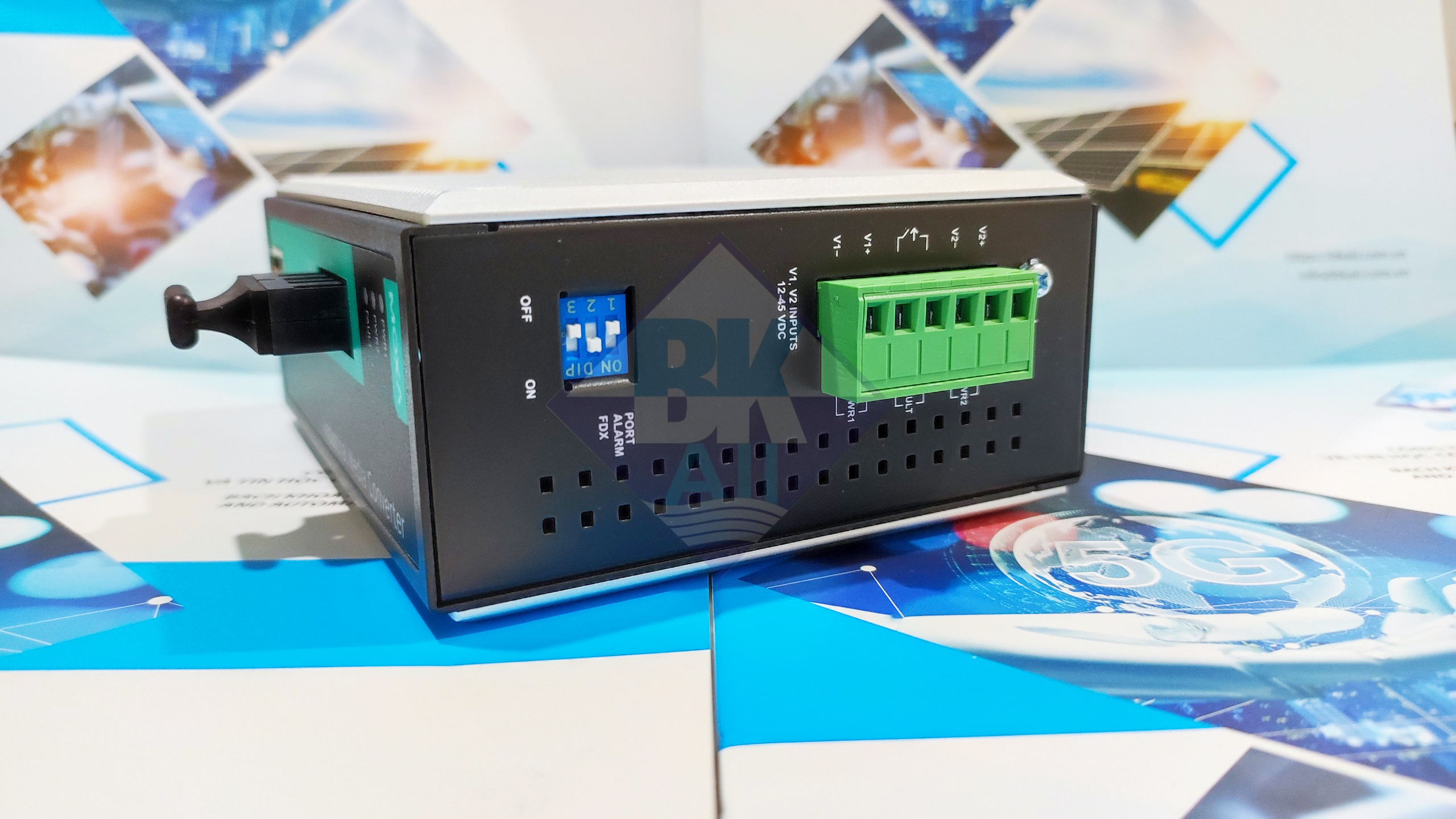

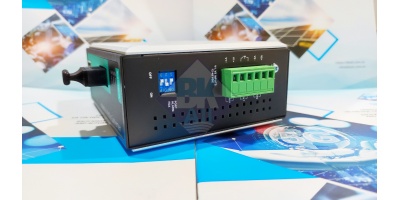

• Power Connector : Terminal block
• Power Consumption : 200 mA @ 12 to 45 VDC

Physical Characteristics

• IP Rating : IP30
• Housing : Metal
• Dimensions : 53.6 x 135 x 105 mm (2.11 x 5.31 x 4.13 in)
• Weight : 630 g (1.39 lb)

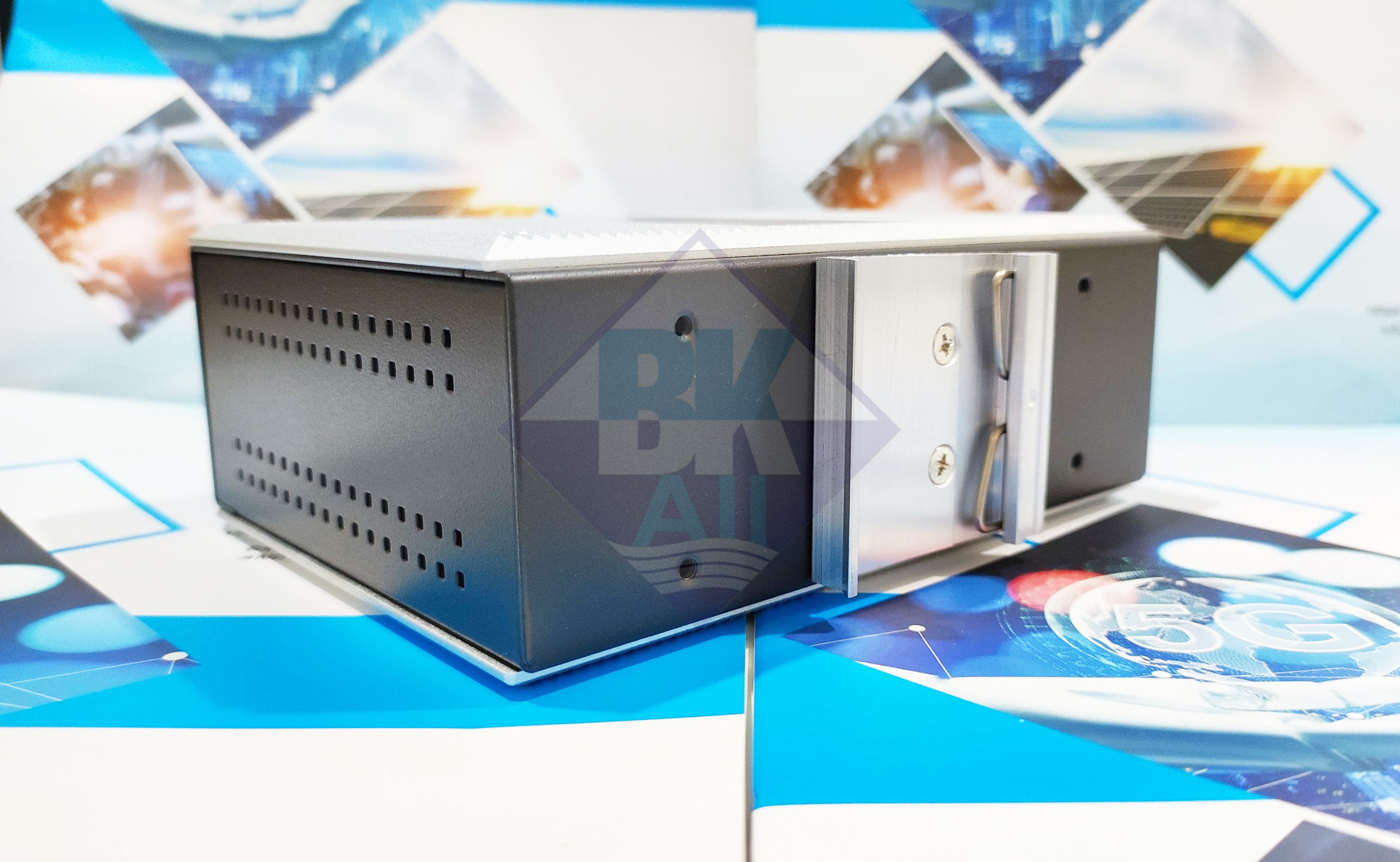

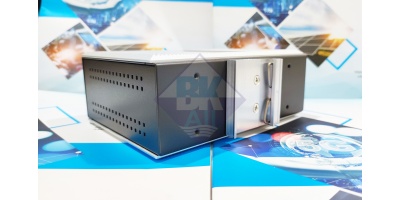

• Installation : DIN-rail mounting

Environmental Limits

• Operating Temperature : Standard Models: 0 to 60°C (32 to 140°F)
  Storage Temperature (package included) : -40 to 85°C (-40 to 185°F)
• Ambient Relative Humidity : 5 to 95% (non-condensing)

Standards and Certifications

• EMC : EN 55032/24
• EMI : CISPR 32, FCC Part 15B Class A
• EMS : IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
  IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
  IEC 61000-4-4 EFT: Power: 2 kV; Signal: 1 kV
  IEC 61000-4-5 Surge: Power: 2 kV; Signal: 1 kV
  IEC 61000-4-6 CS: 150 kHz to 80 MHz: 3 V/m; Signal: 3 V/m
  IEC 61000-4-8 PFMF
  IEC 61000-4-11
• Environmental Testing : IEC 60068-2-1
  IEC 60068-2-2
  IEC 60068-2-3
• Safety : EN 60950-1, UL 60950-1
• Vibration : IEC 60068-2-6
• Hazardous Locations : Standard models: UL/cUL Class I Division 2 Groups A/B/C/D
  -IEX models: UL/cUL Class I Division 2 Groups A/B/C/D, ATEX Zone 2, IECEx

MTBF

• Time : 401,000 hrs
• Standards : MIL-HDBK-217F
