Thử nghiệm chuyển đổi Modbus RTU sang Modbus TCP bằng USR-TCP232-410S

Bài viết này BKAII giới thiệu thử nghiệm cơ bản chức năng chuyển đổi Modbus RTU sang Modbus TCP bằng thiết bị USR-TCP232-410S – bộ chuyển đổi RS232/RS485 sang Ethernet. Thiết bị đóng vai trò như một Modbus Gateway, cho phép các thiết bị nối tiếp giao tiếp với hệ thống mạng Ethernet và SCADA.

Bộ chuyển đổi RS232 RS485 sang Ethernet USR TCP232 410S hỗ trợ Modbus RTU sang Modbus TCP

Thiết bị sử dụng trong thử nghiệm

Thiết bị được sử dụng trong bài thử nghiệm là USR-TCP232-410S – bộ chuyển đổi RS232/RS485 sang Ethernet . Thiết bị hỗ trợ chuyển đổi dữ liệu từ giao thức nối tiếp sang mạng TCP/IP, đặc biệt phù hợp cho các hệ thống cần chuyển đổi Modbus RTU sang Modbus TCP.

Địa chỉ IP mặc định của thiết bị là: 192.168.0.7.

Nếu sử dụng lần đầu, hãy đặt địa chỉ IP máy tính cùng lớp mạng với thiết bị để truy cập giao diện cấu hình.

Lưu ý: Trong quá trình thử nghiệm nên tắt tường lửa, phần mềm diệt virus và các card mạng không cần thiết để tránh xung đột mạng.

Bước 1 – Truy cập giao diện cấu hình thiết bị

Nhập địa chỉ IP 192.168.0.7 vào trình duyệt. Tên đăng nhập và mật khẩu mặc định là admin.

Tiếp theo cấu hình thông số cổng nối tiếp tương ứng với thiết bị kết nối RS232 hoặc RS485.

Cấu hình cổng nối tiếp RS232 RS485 trên USR TCP232 410S

Bước 2 – Cấu hình chế độ Modbus TCP

Thiết lập chế độ làm việc của thiết bị ở TCP Server và chọn Modbus TCP. Cổng TCP có thể cấu hình theo yêu cầu hệ thống, ví dụ 26.

Sau khi cấu hình xong, nhấn Save và khởi động lại thiết bị.

Khởi động lại bộ chuyển đổi RS232 RS485 sang Ethernet USR TCP232 410S

Bước 3 – Kiểm tra chuyển đổi Modbus RTU sang Modbus TCP

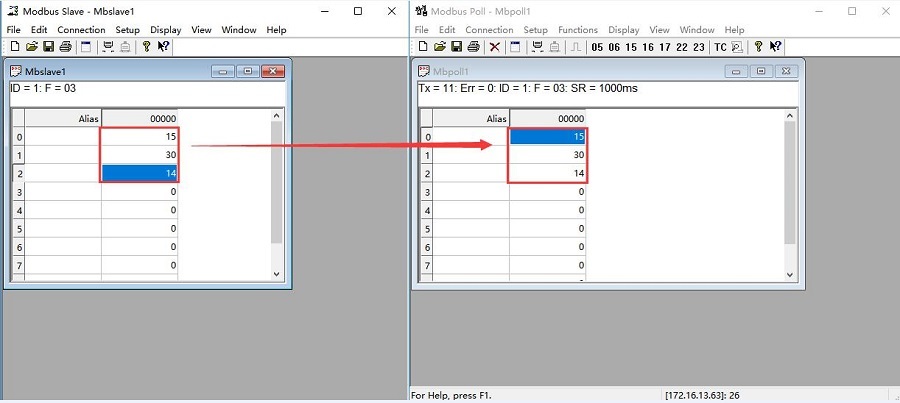

Sau khi cấu hình hoàn tất, khi gửi dữ liệu Modbus RTU từ cổng nối tiếp, thiết bị sẽ tự động đóng gói dữ liệu và chuyển đổi sang Modbus TCP để truyền qua mạng Ethernet.

Kiểm tra chuyển đổi Modbus RTU sang Modbus TCP qua gateway USR TCP232 410S
