Giải pháp kết nối cảm biến Modbus RTU (RS485) từ xa về PLC qua mạng 4G
Bài toán thực tế: Trong nhiều hệ thống công nghiệp phân tán như cấp nước, xử lý nước thải, nông nghiệp thông minh hoặc giám sát năng lượng, các cảm biến thường được lắp đặt tại nhiều vị trí khác nhau, cách xa trung tâm điều khiển. Việc thu thập dữ liệu tập trung về PLC/SCADA đặt tại nhà máy là yêu cầu bắt buộc.
Trong bài viết này, chúng ta sẽ phân tích chi tiết một giải pháp thực tế: kết nối 2 cảm biến lưu lượng sử dụng Modbus RTU (RS485) về PLC thông qua mạng 4G, đảm bảo tính ổn định, dễ triển khai và phù hợp với hạ tầng hiện có.
1. Tổng quan bài toán hệ thống
- 02 cảm biến đo lưu lượng (Flow meter)
- Giao thức truyền thông: Modbus RTU
- Chuẩn vật lý: RS485
- Khoảng cách: xa (không kéo cáp trực tiếp)
- PLC đặt tại nhà máy trung tâm
Yêu cầu:
- Thu thập dữ liệu real-time từ 2 cảm biến
- Truyền dữ liệu ổn định qua khoảng cách xa
- Dễ triển khai, không phụ thuộc hạ tầng mạng dây
👉 Để hiểu rõ nền tảng giao thức sử dụng, bạn có thể tham khảo thêm: Modbus RTU là gì?
2. Kiến trúc giải pháp đề xuất

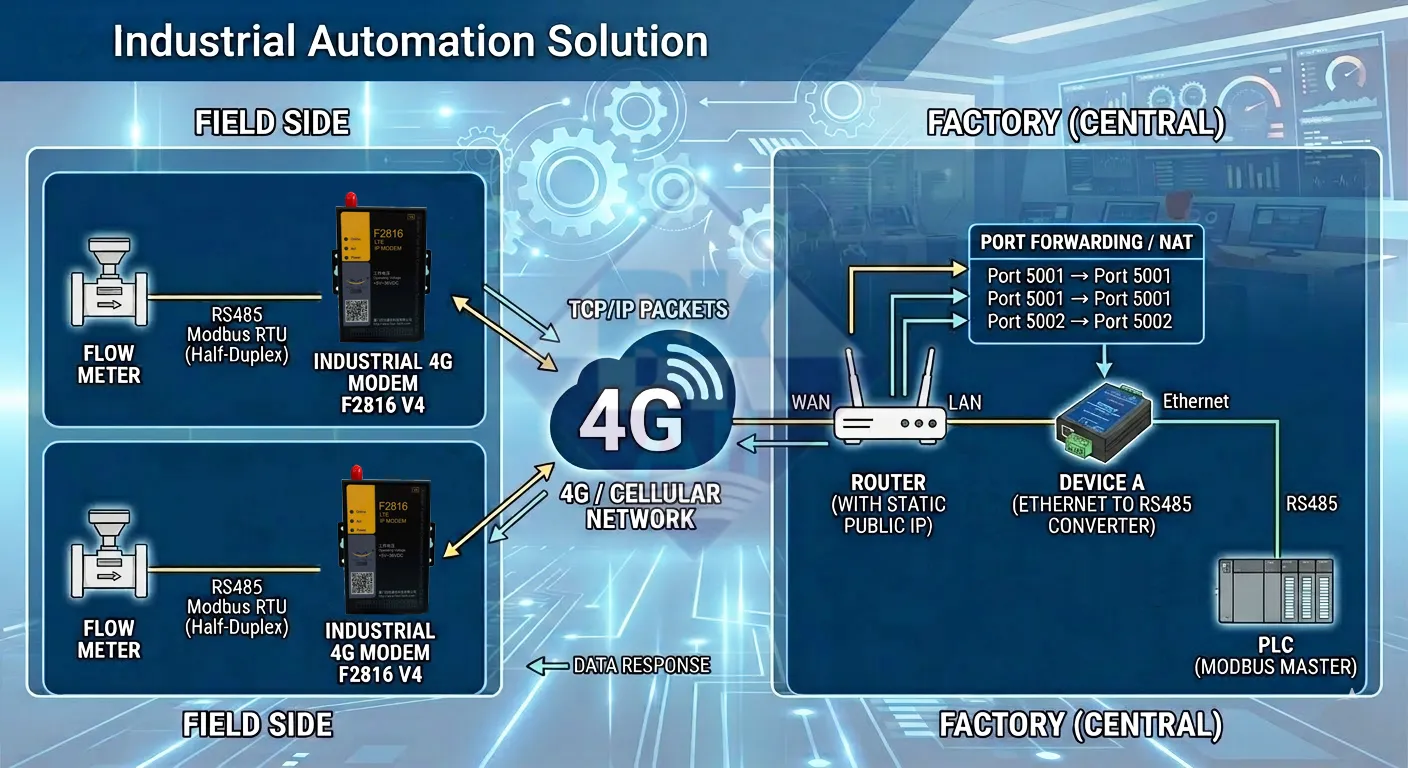

2.1 Sơ đồ tổng thể
Hệ thống được chia thành 2 phần:
- Phía hiện trường (Field): mỗi cảm biến kết nối với 1 modem 4G
- Phía trung tâm (Factory): PLC + bộ chuyển đổi RS485 sang Ethernet
Chi tiết triển khai:
- Mỗi cảm biến RS485 → kết nối vào modem 4G F2816 V4
- Modem 4G thiết lập kết nối TCP/IP về IP tĩnh tại nhà máy
- Tại nhà máy:
- Router có IP tĩnh (Public IP)
- NAT Port về thiết bị chuyển đổi (gọi là Device A)
- Device A: chuyển đổi Ethernet ↔ RS485
- PLC đọc dữ liệu Modbus RTU từ Device A
3. Phân tích chi tiết từng thành phần
3.1 Cảm biến Modbus RTU (RS485)
- Giao tiếp half-duplex, 2 dây (A/B)
- Hỗ trợ multi-drop (nhiều thiết bị trên cùng bus)
- Khoảng cách truyền tối đa ~1200m (không repeater)
RS485 được lựa chọn do khả năng chống nhiễu tốt và phù hợp môi trường công nghiệp. Tuy nhiên, trong bài toán này, do khoảng cách rất xa → cần chuyển sang truyền qua IP.
👉 Xem thêm tổng quan chuyển đổi RS sang Ethernet: RS232 / RS485 / RS422 sang Ethernet là gì?
3.2 Modem 4G công nghiệp F2816 V4
Mỗi cảm biến sử dụng 1 modem 4G F2816 V4 với các chức năng:
- Chuyển đổi RS485 → TCP/IP
- Thiết lập kết nối Client → Server
- Gửi dữ liệu Modbus RTU qua mạng 4G
Nguyên lý hoạt động:
- Modem đọc dữ liệu từ cảm biến (RS485)
- Đóng gói thành TCP packet
- Gửi về IP tĩnh tại nhà máy
Đây là mô hình thuộc nhóm giải pháp IIoT phổ biến:
👉 Tham khảo thêm: Chuyển RS232/RS485 sang WiFi, 4G
3.3 Router trung tâm + IP tĩnh
Yêu cầu bắt buộc:
- Public IP tĩnh (Static IP)
- Cho phép NAT Port
Cấu hình:
- Port Forward (NAT): từ WAN → Device A
- Mỗi modem có thể map về 1 port riêng (ví dụ 5001, 5002)
Lưu ý kỹ thuật:
- Nên dùng VPN nếu yêu cầu bảo mật cao
- Giới hạn IP truy cập để tránh tấn công
3.4 Bộ chuyển đổi RS485 sang Ethernet (Device A)
Device A đóng vai trò trung gian:
- Nhận dữ liệu TCP từ modem 4G
- Chuyển về dạng Modbus RTU (RS485)
- Cung cấp dữ liệu cho PLC
Các chế độ hoạt động phổ biến:
- TCP Server / TCP Client
- Virtual COM
- Modbus Gateway
👉 Xem thêm chi tiết nguyên lý: Giải pháp chuyển RS485 sang Ethernet
Các bạn có thể tham khảo tại đây so sánh lựa chọn các thiết bị chuyển đổi RS232/RS485/RS422 sang ethernet
3.5 PLC trung tâm
PLC sẽ:
- Đóng vai trò Modbus Master
- Polling dữ liệu từ các cảm biến
- Xử lý và đưa lên SCADA/HMI
Lưu ý cấu hình:
- Địa chỉ slave của từng cảm biến phải khác nhau
- Timeout phù hợp do có độ trễ mạng 4G
4. Nguyên lý truyền thông end-to-end
Chuỗi dữ liệu hoạt động như sau:
- PLC gửi lệnh Modbus RTU
- Device A chuyển sang TCP
- Router NAT → modem 4G
- Modem chuyển TCP → RS485
- Cảm biến phản hồi dữ liệu
- Dữ liệu đi ngược lại về PLC
Điểm quan trọng:
- Đảm bảo mapping đúng port
- Đồng bộ baudrate, parity, stop bit
- Quản lý timeout và retry
5. So sánh với các giải pháp khác
| Giải pháp | Ưu điểm | Nhược điểm |
|---|---|---|
| 4G (đang dùng) | Triển khai nhanh, không cần hạ tầng | Phụ thuộc sóng di động |
| Cáp quang | Ổn định, tốc độ cao | Chi phí cao |
| RS485 repeater | Rẻ | Không phù hợp khoảng cách xa |
👉 Tham khảo thêm:
6. Lưu ý triển khai thực tế
- Kiểm tra vùng phủ sóng 4G trước khi lắp đặt
- Sử dụng SIM công nghiệp (data ổn định)
- Cấu hình watchdog để tự reconnect
- Đặt timeout Modbus lớn hơn bình thường (~1–3s)
7. Kết luận
Giải pháp sử dụng Modem 4G + RS485 + Modbus RTU là một phương án hiệu quả để kết nối các thiết bị phân tán về trung tâm, đặc biệt trong các hệ thống không thể kéo cáp.
Ưu điểm nổi bật:
- Triển khai nhanh
- Chi phí hợp lý
- Khả năng mở rộng tốt
Đây là một kiến trúc điển hình trong các hệ thống IIoT và SCADA hiện đại.
