F2114: GPRS IP MODEM trong bài toán đo lượng mưa tự động

Hiện nay, thiết bị đo mưa kiểu chao lật là thiết bị được sử dụng rộng rãi trong các trạm quan trắc khí tượng thủy văn. Với đặc thù các trạm được trải đều trên toàn quốc, nên có nhiều trạm sẽ gặp khó khăn trong việc truyền thông dữ liệu, nhất là việc ghi dữ liệu tự động là một vấn đề cấp bách. Độ chính xác của dữ liệu đo sẽ là dữ liệu quan trọng cho việc nghiên cứu, dự báo các ảnh hưởng của các cơn mưa..... Để đo lượng mưa tự động, thì ngoài thiết bị đo kiểu chao lệch, còn cần một thiết bị nhận dữ liệu và truyền tin CẦN đáp ứng các yêu cầu cơ bản sau đây.

Truyền dữ liệu qua mạng GPRS/3G, giúp việc truyền dữ liệu không quan tâm tới vị trí đặt trạm.
Thiết bị cần tiêu tốn năng lượng thấp, bởi các trạm thường đặt ở những vị trí địa hình đồi núi, việc cung cấp năng lượng nhiều khi rất khó khăn hoặc có thể bất khả thi. Thường các trạm này người ta chỉ dùng PIN hoặc PIN năng lượng mặt trời để cung cấp.
Thiết bị truyền dữ liệu cần có cổng I/O để đếm xung của thiết bị đo mưa kiểu chao lệch.
Kích thước nhỏ để có thể đóng hộp cùng bộ xử lý của thiết bị được.

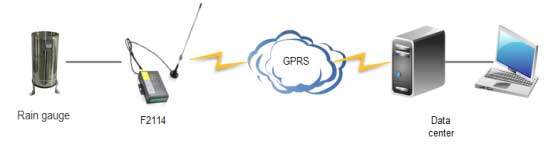

Để đáp ứng các yêu cầu trên, BKAII đã giới thiệu với khách hàng dòng sản phẩm F2114 : GPRS IP Modem. Mô hình bài toán được đề xuất như sau:

Nguyên lý hoạt động:

Mỗi khi thiết bị đo mưa đo được lượng mưa đầy phễu chứa, sẽ lật một và tác động một xung thông qua cổng DI vào modem F2114. Thiết bị F2114 sẽ ghi nhận 1 giá trị, và truyền dữ liệu đó realtime về máy tính trung tâm. Tại máy tính trung tâm, dữ liệu sẽ được lưu vào hệ thống database để phục vụ thống kê, báo cáo,....và công tác dự đoán cảnh báo.

Tại sao lại chọn Modem GPRS IP - F2114 ?

Modem F2114 cho phép truyền dữ liệu qua mạng GPRS được cung cấp bởi tất cả các nhà mạng ở nước ta.
Cổng truyền thông RS232/485.
Hỗ trợ 5 I/O ( 3 DO/I và 2AI) để đếm xung.
Mức tiêu thụ năng lượng siêu tiết kiệm.
Kích thước nhỏ gọn

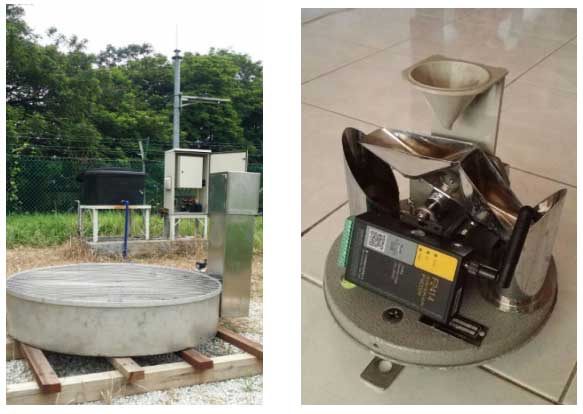

Hình ảnh thực tế:
