Tiếp tục là những hướng dẫn trong quá trình sử dụng các module ADAM hãng Advantech. Bài viết này BKAII cùng các bạn tìm hiểu cách tìm ADAM trong mạng con khác nhau bằng Utility với ADAM-6000 series, ADAM-6200 series nhé!

Tài liệu này giải thích cách lấy ADAM trong mạng con khác nhau bằng tiện ích Utility

Nếu PC có tiện ích Utility được kết nối trực tiếp với ADAM, mô-đun luôn có thể được tìm thấy.

Tuy nhiên, nếu cấu trúc mạng của khách hàng có bộ switch được quản lý hoặc router được quản lý giữa ADAM và máy tính chủ và cổng mặc định được đặt tương ứng, switch/router trung gian được quản lý sẽ không gửi gói “search” từ tiện ích utility đến ADAM trong một miền mạng khác vì nó là một gói broadcast.

Trong tình huống này, Advantech sẽ đề xuất khách hàng tận dụng chức năng “favorite group” của Utility. Với chức năng này, người dùng có thể xác định trước IP, mật khẩu và các tham số của mô-đun ADAM để tiện ích đó sẽ gửi gói unicast tới thiết bị ADAM tương ứng trực tiếp. Trong tình huống này, switch/router được quản lý sẽ giúp pass gói đến đúng cổng thông qua cổng dữ liệu mà người dùng đặt để tiện ích có thể tìm thấy mô-đun thành công.

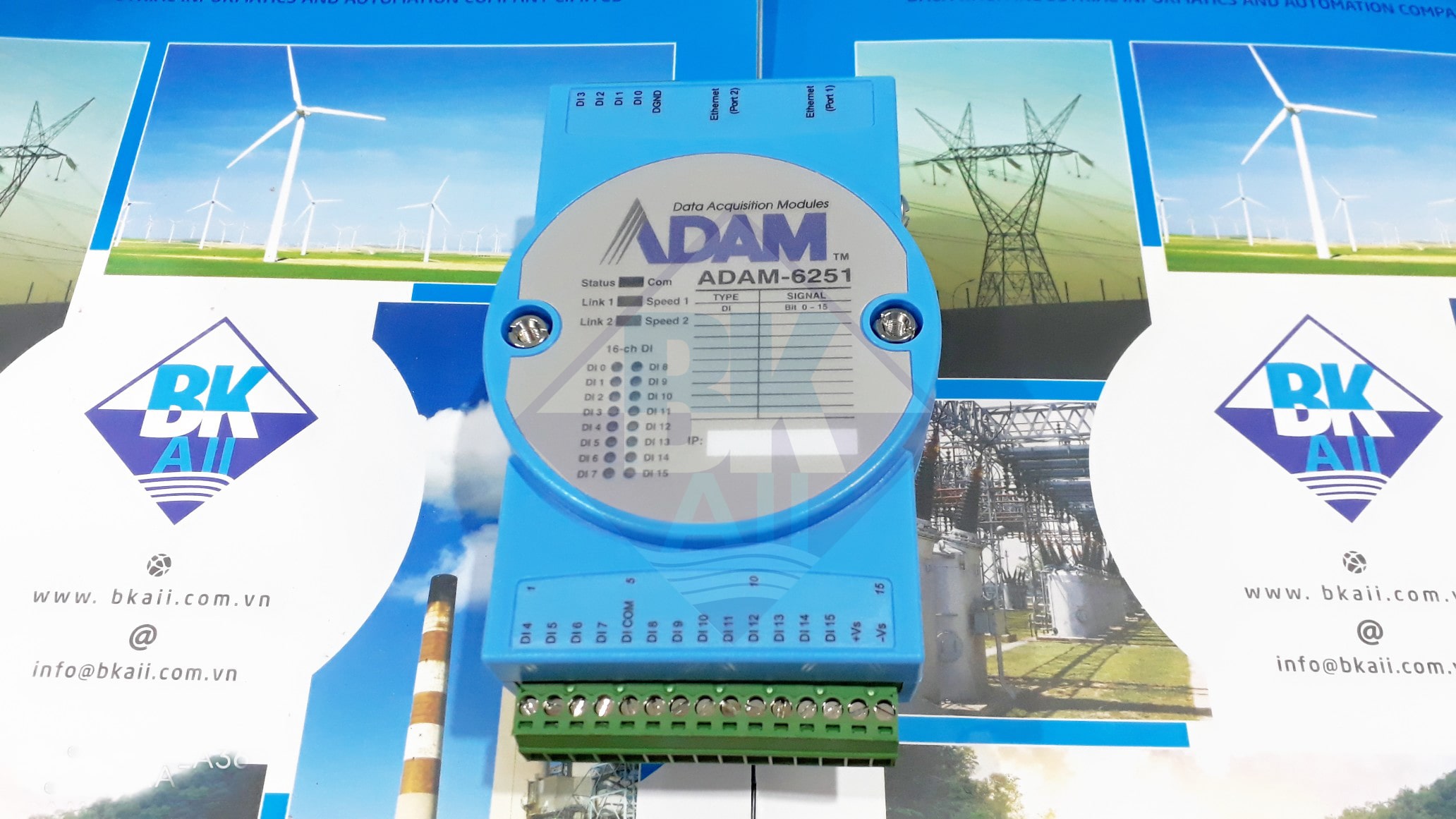

Sau đây là ví dụ để thêm ADAM vào nhóm yêu thích. PC và ADAM-6251 nằm trong mạng con khác

Thiết lập

PC

  • Địa chỉ IP: 192.168.100.5
  • Subnet Mask: 255.255.255.0
  • Cổng mặc định: 192.168.100.254

ADAM-6251

  • Địa chỉ IP: 192.168.200.5
  • Subnet Mask: 255.255.255.0
  • Cổng mặc định: 192.168.200.254

Đặt PC trong mạng con 192.168.200.XXX và lấy ADAM-6251

1. Đặt PC trong mạng con 192.168.200.XXX và lấy ADAM-6251

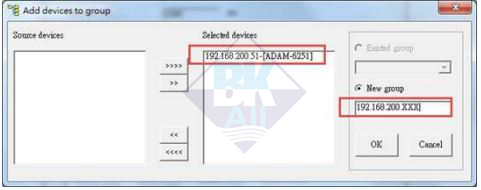

2. Thêm ADAM-6251 vào Nhóm yêu thích và tạo nhóm mới

3. Nhóm mới được tạo và ADAM-6251 được hiển thị bên dưới.

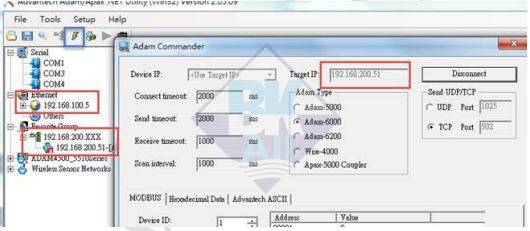

4. Sau đó, đặt PC trong mạng con 192.168.100.XXX và sử dụng “Terminal for the Command Test” để kết nối ADAM-6251 trong mạng con khác

5. Xem gói tin trong Wireshark, thiết lập kết nối
