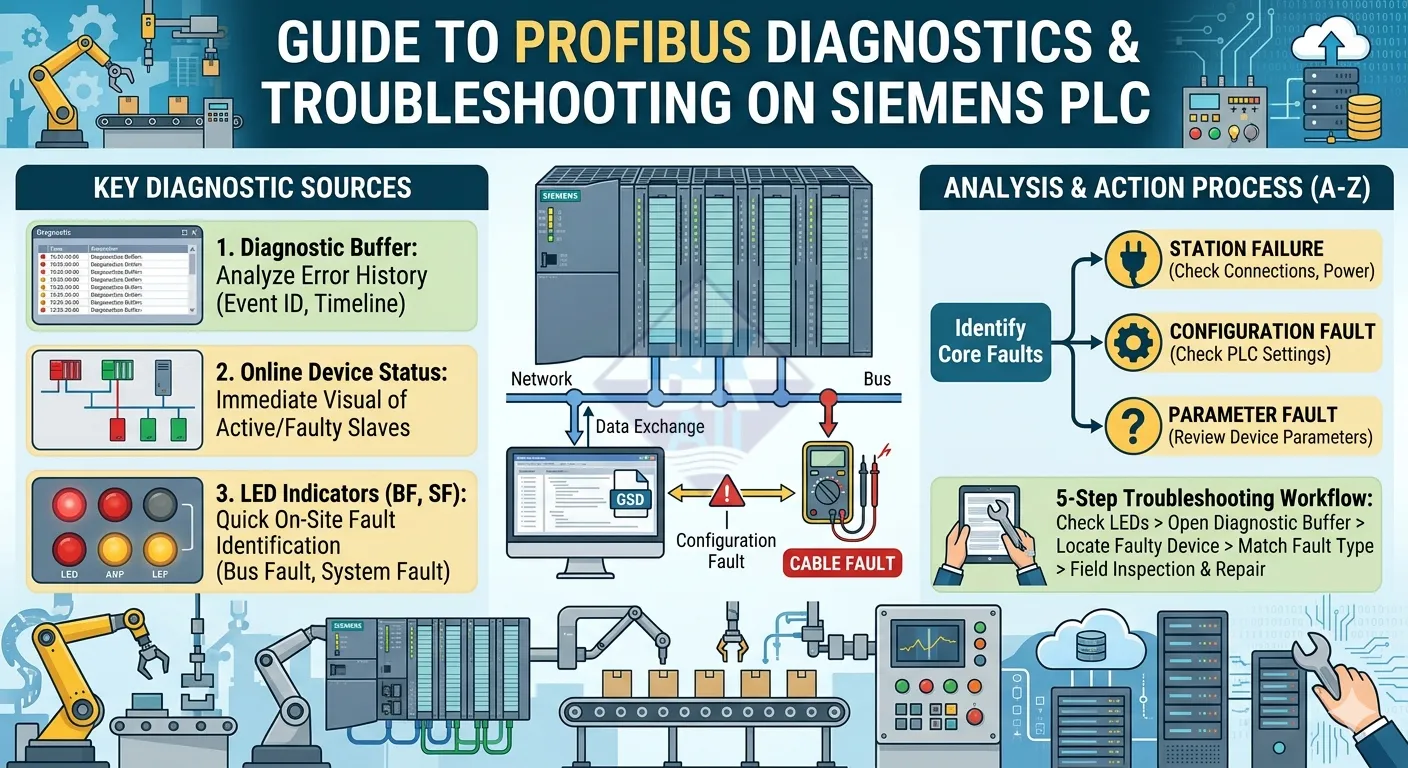

Cách đọc lỗi PROFIBUS trên PLC Siemens – Hướng dẫn chi tiết từ A-Z

Trong hệ thống PROFIBUS, việc đọc và phân tích lỗi (diagnostic) là bước quan trọng nhất để xác định nguyên nhân sự cố. Thay vì kiểm tra từng thiết bị, kỹ sư có thể dựa vào thông tin diagnostic từ PLC để khoanh vùng lỗi nhanh và chính xác.

Bài viết thuộc Checklist xử lý lỗi PROFIBUS ngoài hiện trường.

1. Diagnostic PROFIBUS là gì?

Diagnostic PROFIBUS là tập hợp các thông tin trạng thái và lỗi được gửi từ slave về PLC trong quá trình truyền thông. PLC sẽ lưu các thông tin này trong bộ nhớ để phục vụ việc phân tích và xử lý sự cố.

Các thông tin này có thể bao gồm:

• Trạng thái kết nối của slave
• Lỗi cấu hình (configuration fault)
• Lỗi tham số (parameter fault)
• Lỗi phần cứng hoặc module

Nếu bạn chưa quen với cách sử dụng Diagnostic Buffer trong TIA Portal hoặc STEP7, hãy tham khảo hướng dẫn chi tiết tại: Diagnostic PROFIBUS trong PLC Siemens . Bài viết này sẽ giúp bạn hiểu cách truy cập và đọc thông tin lỗi trước khi đi vào phân tích nguyên nhân thực tế.

2. Các nguồn đọc lỗi PROFIBUS trong PLC Siemens

2.1 Diagnostic Buffer (quan trọng nhất)

Diagnostic Buffer là nơi PLC lưu toàn bộ lịch sử lỗi theo thứ tự thời gian. Đây là công cụ quan trọng nhất để phân tích sự cố PROFIBUS.

• Hiển thị lỗi theo timeline
• Có mã lỗi (Event ID)
• Xác định thiết bị gây lỗi

Các bạn có thể truy cập trong TIA Portal: Diagnostics → Diagnostic Buffer.

2.2 Trạng thái thiết bị Online

Trong chế độ Online, PLC hiển thị trạng thái của từng slave:

• Xanh: hoạt động bình thường
• Đỏ: lỗi hoặc mất kết nối
• Xám: không tìm thấy thiết bị

Cách này giúp xác định nhanh thiết bị bị lỗi trên bus.

2.3 LED trạng thái (BF, SF)

Các đèn LED trên PLC và module PROFIBUS cung cấp thông tin nhanh:

• BF (Bus Fault): lỗi truyền thông PROFIBUS
• SF (System Fault): lỗi hệ thống hoặc cấu hình

Ví dụ:

• BF sáng liên tục → mất kết nối bus
• BF nhấp nháy → chưa establish kết nối
• SF + BF → lỗi cấu hình hoặc truyền thông nghiêm trọng

Các trạng thái này giúp nhận diện nhanh lỗi ngay tại hiện trường.

3. Cách phân tích lỗi PROFIBUS từ Diagnostic

3.1 Xác định loại lỗi chính

• Station Failure → mất kết nối (cáp, nguồn)
• Configuration Fault → sai cấu hình
• Parameter Fault → lỗi tham số hoặc GSD

3.2 Xác định thiết bị gây lỗi

Diagnostic Buffer sẽ chỉ rõ địa chỉ slave gặp sự cố, giúp khoanh vùng nhanh thay vì kiểm tra toàn bộ hệ thống.

3.3 Liên kết lỗi với nguyên nhân thực tế

Ví dụ:

• Station Failure → kiểm tra cáp hoặc nguồn
• Cfg Fault → kiểm tra cấu hình PLC
• No response → kiểm tra baudrate hoặc termination

Tham khảo thêm: Lỗi baudrate PROFIBUS | Lỗi termination PROFIBUS

4. Quy trình đọc và xử lý lỗi chuẩn

1. Kiểm tra LED BF/SF
2. Mở Diagnostic Buffer
3. Xác định thiết bị lỗi
4. Đối chiếu loại lỗi
5. Kiểm tra thực tế ngoài hiện trường

5. Kết luận

Việc đọc đúng diagnostic PROFIBUS giúp giảm đáng kể thời gian xử lý sự cố và tránh kiểm tra thủ công không cần thiết. Đây là kỹ năng quan trọng đối với mọi kỹ sư vận hành và bảo trì hệ thống tự động hóa.

Xem toàn bộ series: PROFIBUS Hub
