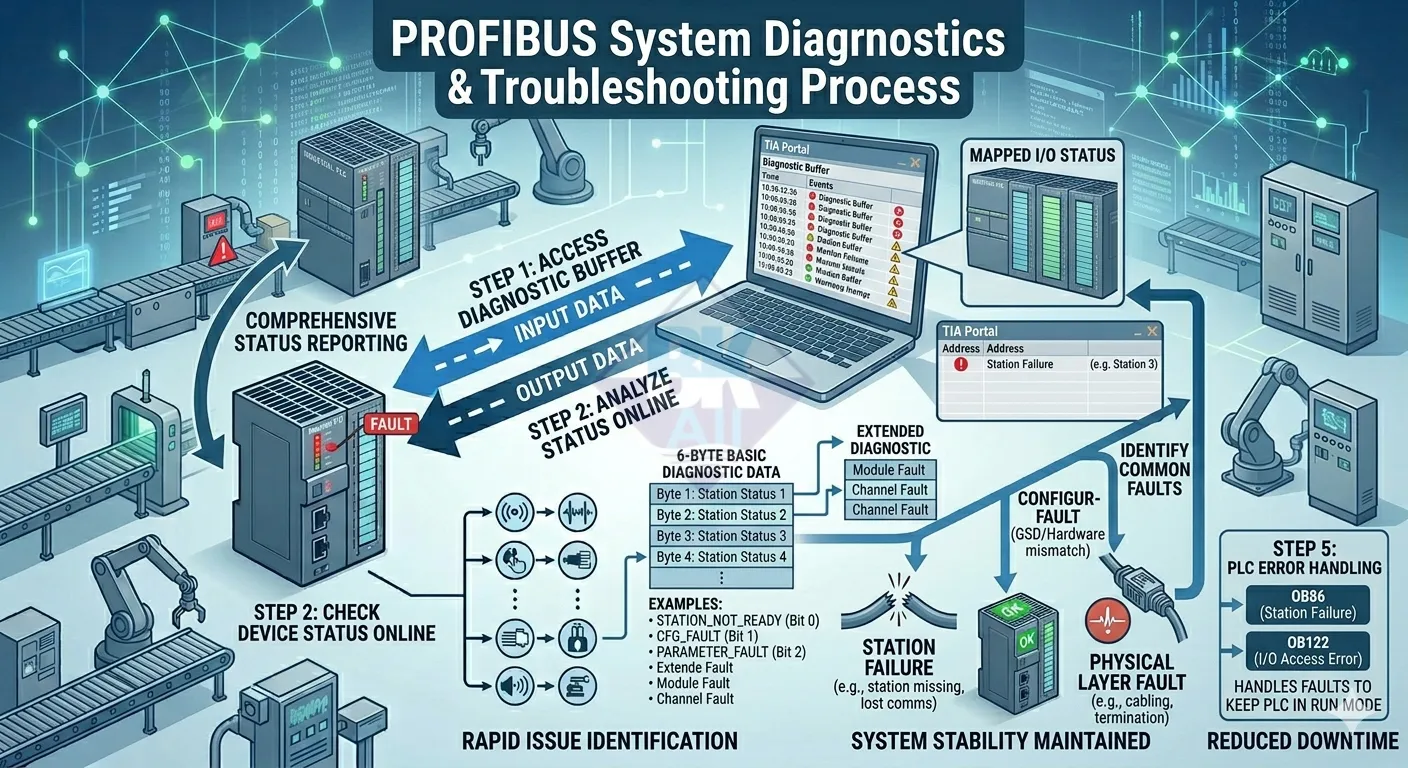

Diagnostic PROFIBUS là gì? Cách đọc lỗi và phân tích trong PLC Siemens
Sau khi hệ thống đã được download và đưa vào RUN, bước tiếp theo trong thực tế vận hành là giám sát và chẩn đoán lỗi (diagnostic).
Trong hệ thống PROFIBUS, việc đọc và hiểu đúng thông tin diagnostic là yếu tố quyết định giúp kỹ sư xác định nhanh nguyên nhân sự cố, thay vì phải kiểm tra từng thiết bị một cách thủ công.
1. Diagnostic PROFIBUS là gì?
Diagnostic PROFIBUS là tập hợp các thông tin trạng thái và lỗi được gửi từ thiết bị slave về PLC (master) trong quá trình truyền thông.
Các thông tin này được lưu trong:
- Diagnostic Buffer của PLC
- Thông tin online trong TIA Portal
- Dữ liệu diagnostic mở rộng từ thiết bị
Khi một slave không phản hồi hoặc gửi dữ liệu sai, PLC sẽ ghi nhận lỗi vào buffer để người vận hành phân tích.
2. Cách truy cập diagnostic trong TIA Portal
2.1 Truy cập Diagnostic Buffer
- Go Online với PLC
- Vào mục Diagnostics → Diagnostic Buffer
Tại đây hiển thị:
- Danh sách lỗi theo thời gian
- Mã lỗi (Event ID)
- Thiết bị gây lỗi
Đây là nguồn thông tin quan trọng nhất để xác định sự cố PROFIBUS.
2.2 Kiểm tra trạng thái thiết bị online
- Mở Hardware Configuration (Online)
- Quan sát trạng thái thiết bị
- Xanh → hoạt động bình thường
- Đỏ → lỗi hoặc mất kết nối
- Xám → không tìm thấy thiết bị
Phương pháp này giúp xác định nhanh thiết bị bị lỗi trên mạng.
3. Cấu trúc dữ liệu diagnostic PROFIBUS
Mỗi thiết bị PROFIBUS sẽ gửi về một khối dữ liệu diagnostic tiêu chuẩn.
3.1 Diagnostic cơ bản (6 byte)
Bao gồm các trạng thái như:
- Slave không tồn tại (không phản hồi)
- Slave chưa sẵn sàng
- Lỗi cấu hình (configuration fault)
- Lỗi tham số (parameter fault)
Ví dụ:
- Station_Not_Ready → thiết bị chưa sẵn sàng
- Cfg_Fault → cấu hình PLC không khớp thiết bị
Các bit trạng thái này cho phép xác định nhanh loại lỗi đang xảy ra.
3.2 Diagnostic mở rộng
Ngoài phần cơ bản, thiết bị còn có thể gửi:
- Lỗi theo module
- Lỗi theo từng kênh I/O
- Lỗi phần cứng (nguồn, nhiệt độ, cảm biến)
Đây là thông tin rất giá trị vì có thể chỉ ra chính xác vị trí lỗi (ví dụ: kênh input bị đứt dây).
4. Các lỗi PROFIBUS thường gặp và ý nghĩa
4.1 Station Failure (mất kết nối thiết bị)
Đây là lỗi phổ biến nhất:
- Thiết bị không phản hồi PLC
- Mất kết nối vật lý hoặc mất nguồn
Nguyên nhân có thể:
- Đứt cáp PROFIBUS
- Lỏng connector
- Thiết bị mất nguồn
PLC sẽ ghi nhận lỗi này trong diagnostic buffer với mã cụ thể.
4.2 Configuration Fault
Xảy ra khi:
- Cấu hình trong PLC không khớp thiết bị thực
- Sai module hoặc sai thứ tự module
Lỗi này thường liên quan trực tiếp đến bước cấu hình slave PROFIBUS.
4.3 Parameter Fault
Thiết bị từ chối tham số cấu hình:
- Sai thông số thiết bị
- Không tương thích GSD
4.4 Slave Not Responding
PLC không nhận được phản hồi trong thời gian quy định:
- Watchdog timeout
- Baudrate không khớp
Tất cả thiết bị trên mạng PROFIBUS phải hoạt động cùng một tốc độ truyền.
5. Diagnostic trong chương trình PLC (OB86, OB122)
Ngoài việc xem trên TIA Portal, PLC Siemens còn cung cấp các khối tổ chức (OB) để xử lý lỗi:
- OB86: lỗi mất thiết bị (station failure)
- OB122: lỗi truy cập I/O
Nếu không có các OB này:
- PLC có thể chuyển sang STOP khi xảy ra lỗi
Việc sử dụng OB giúp hệ thống vẫn tiếp tục chạy và ghi nhận lỗi để xử lý sau.
6. Quy trình phân tích lỗi PROFIBUS hiệu quả
Trong thực tế, nên áp dụng quy trình sau:
- Xác định thiết bị lỗi trong TIA Portal
- Đọc Diagnostic Buffer
- Kiểm tra lỗi cấu hình
- Kiểm tra vật lý (cáp, connector, termination)
Lưu ý quan trọng:
- Lỗi có thể xuất hiện ở nhiều thiết bị nhưng nguyên nhân chỉ ở một điểm
- Lỗi vật lý thường gây lỗi dây chuyền trên toàn bus
Trong nhiều trường hợp, lỗi xuất hiện theo cụm thiết bị thường là dấu hiệu của đứt cáp hoặc suy hao tín hiệu trên bus.
7. Vai trò của diagnostic trong vận hành hệ thống
Diagnostic không chỉ dùng để sửa lỗi mà còn giúp:
- Giám sát tình trạng hệ thống
- Phát hiện lỗi sớm
- Giảm thời gian downtime
Đây là kỹ năng bắt buộc đối với kỹ sư vận hành hệ thống PROFIBUS.
Bạn có thể xem lại toàn bộ quy trình cấu hình tại:
8. Kết luận
Diagnostic PROFIBUS là công cụ quan trọng giúp xác định nhanh và chính xác lỗi trong hệ thống. Việc hiểu rõ cách đọc và phân tích diagnostic sẽ giúp giảm đáng kể thời gian xử lý sự cố và nâng cao độ tin cậy của hệ thống.
Ở phần tiếp theo, chúng ta sẽ tổng hợp lại: các lỗi thường gặp khi cấu hình PROFIBUS và cách xử lý nhanh tại hiện trường.
