Cách cấu hình Slave PROFIBUS trong PLC Siemens từng bước chi tiết
Sau khi đã hoàn tất bước import file GSD vào TIA Portal, bước tiếp theo trong quá trình triển khai là cấu hình thiết bị PROFIBUS slave trong PLC.
Đây là bước quan trọng nhất vì nó quyết định PLC có thể giao tiếp chính xác với thiết bị hay không. Nếu cấu hình sai, hệ thống sẽ xuất hiện lỗi truyền thông ngay khi đưa vào vận hành.
1. Tổng quan quá trình cấu hình Slave PROFIBUS
Trong mô hình Master-Slave PROFIBUS, PLC đóng vai trò Master, còn các thiết bị như biến tần, remote I/O, cảm biến sẽ là Slave.

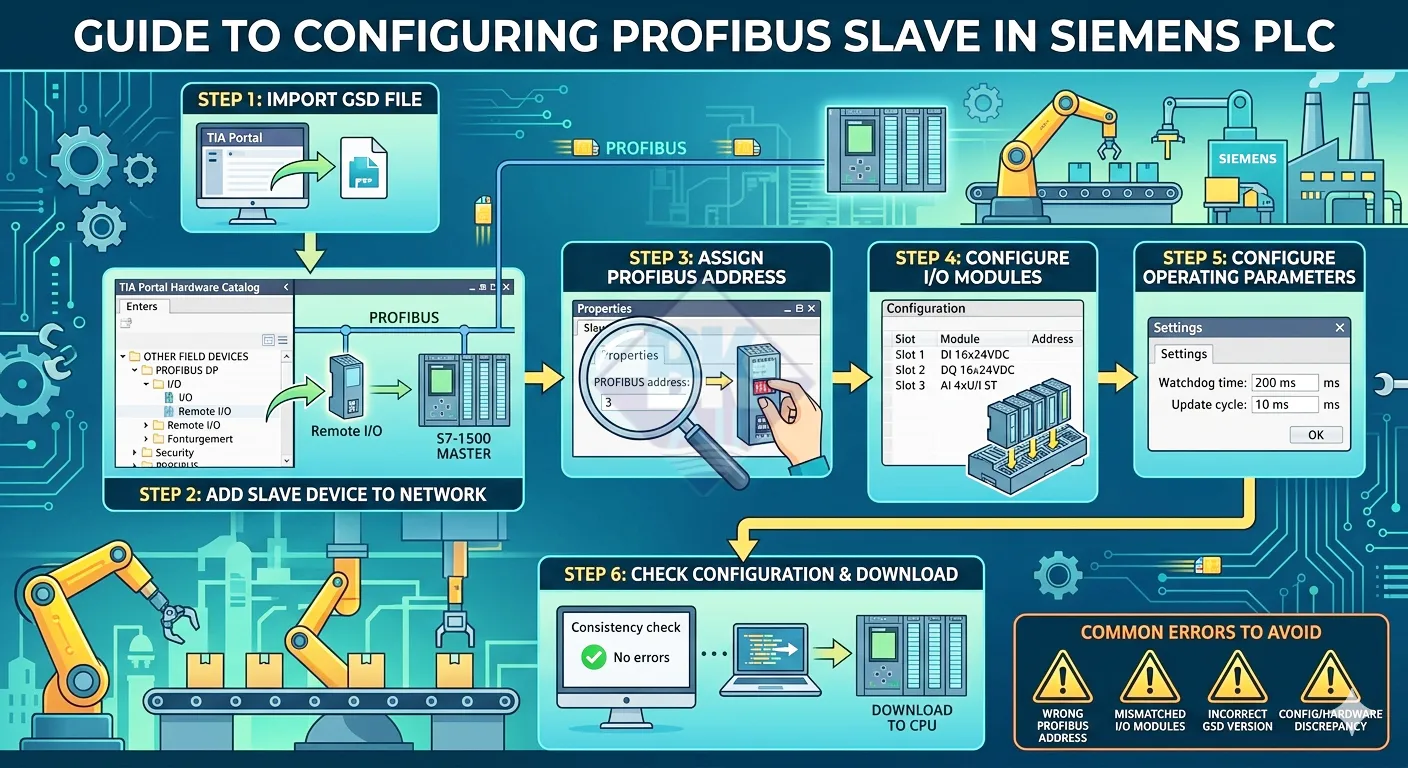

Quy trình cấu hình một slave PROFIBUS thường bao gồm:
- Thêm thiết bị vào mạng
- Đặt địa chỉ PROFIBUS
- Chọn module I/O
- Cấu hình tham số hoạt động
Các bước này đều dựa trên thông tin đã được định nghĩa trong file GSD của thiết bị.
2. Thêm thiết bị Slave vào mạng PROFIBUS
2.1 Chọn thiết bị từ Hardware Catalog
Sau khi import GSD, thiết bị sẽ xuất hiện trong Hardware Catalog của TIA Portal.
- Tìm đúng hãng và model thiết bị
- Kéo thả thiết bị vào network PROFIBUS
Nếu không thấy thiết bị, cần kiểm tra lại bước import GSD hoặc refresh lại thư viện.
2.2 Kết nối với mạng PROFIBUS
Sau khi thêm vào project:
- Kết nối slave vào bus PROFIBUS
- Gán vào đúng network đã tạo
Việc này đảm bảo thiết bị nằm trong cùng hệ thống truyền thông với PLC.
3. Cấu hình địa chỉ PROFIBUS cho Slave
Mỗi thiết bị trong mạng PROFIBUS cần một địa chỉ duy nhất (thường từ 0–126).
- Đặt địa chỉ trong phần Properties của thiết bị
- Đảm bảo không trùng với thiết bị khác
Địa chỉ này phải trùng với địa chỉ vật lý được set trên thiết bị (qua DIP switch hoặc phần mềm).
Sai địa chỉ là một trong những nguyên nhân phổ biến gây lỗi “Slave not responding”.
4. Cấu hình module I/O
4.1 Chọn module phù hợp
Dựa vào file GSD, mỗi thiết bị sẽ có danh sách module có thể cấu hình:
- Digital Input
- Digital Output
- Analog Input/Output
Người dùng cần:
- Chọn đúng module theo thiết bị thực tế
- Kéo module vào slot tương ứng
4.2 Nguyên tắc quan trọng
- Thứ tự module phải đúng
- Kích thước dữ liệu phải khớp
- Không bỏ trống slot nếu thiết bị yêu cầu
Nếu cấu hình sai module, PLC sẽ báo lỗi cấu hình ngay khi download.
5. Cấu hình tham số hoạt động
Một số thiết bị cho phép cấu hình thêm các tham số:
- Watchdog time
- Mode hoạt động
- Chu kỳ cập nhật dữ liệu
Các tham số này ảnh hưởng đến hiệu năng truyền thông và thời gian đáp ứng của hệ thống (liên quan đến cycle time PROFIBUS).
6. Kiểm tra cấu hình trước khi download
Trước khi nạp cấu hình xuống PLC, cần kiểm tra:
- Địa chỉ PROFIBUS có trùng không
- Module đã cấu hình đầy đủ chưa
- Thiết bị có đúng model không
TIA Portal thường sẽ hiển thị cảnh báo nếu có lỗi cấu hình.
7. Các lỗi thường gặp khi cấu hình Slave
7.1 Sai địa chỉ PROFIBUS
PLC không thể giao tiếp với thiết bị → mất kết nối.
7.2 Sai module I/O
Cấu hình không khớp với thiết bị thực → lỗi configuration fault.
7.3 Sai file GSD
Dùng nhầm phiên bản GSD → thiết bị hoạt động không đúng hoặc không chạy.
7.4 Không đồng bộ cấu hình thực tế
Cấu hình trong PLC khác với phần cứng → hệ thống không RUN được.
Các lỗi này sẽ được phân tích sâu hơn trong phần xử lý sự cố PROFIBUS.
8. Vai trò của bước cấu hình Slave trong hệ thống
Cấu hình Slave là bước trung tâm trong toàn bộ quá trình triển khai:
- Trước đó: import và chuẩn bị GSD
- Bước hiện tại: cấu hình thiết bị
- Bước tiếp theo: ánh xạ dữ liệu vào PLC
Nếu bước này chính xác, việc mapping I/O và vận hành hệ thống sẽ trở nên đơn giản hơn rất nhiều.
Bạn có thể xem lại toàn bộ quy trình tại:
9. Kết luận
Cấu hình Slave PROFIBUS là bước quan trọng nhất trong quá trình triển khai hệ thống. Việc thực hiện đúng ngay từ đầu sẽ giúp đảm bảo truyền thông ổn định và giảm thiểu lỗi trong quá trình vận hành.
Ở phần tiếp theo, chúng ta sẽ đi vào bước thực tế không kém phần quan trọng: mapping dữ liệu I/O PROFIBUS vào PLC.
