Trong bài trước, chúng ta đã tìm hiểu về kiến trúc Master-Slave trong PROFIBUS và vai trò trung tâm của Master trong việc điều phối toàn bộ hệ thống. Tiếp theo, cơ chế Token Passing giúp nhiều Master có thể luân phiên truy cập bus mà không gây xung đột.
Tuy nhiên, điều này dẫn đến một câu hỏi thực tế trong thiết kế hệ thống: có nhất thiết phải sử dụng nhiều Master trong mạng PROFIBUS hay không? Hay trong nhiều trường hợp, một Master duy nhất đã đủ để đảm bảo vận hành ổn định?
Bài viết này sẽ giúp bạn hiểu rõ khi nào nên sử dụng multi-master, khi nào không cần thiết, và cách đưa ra quyết định phù hợp với từng quy mô hệ thống công nghiệp.

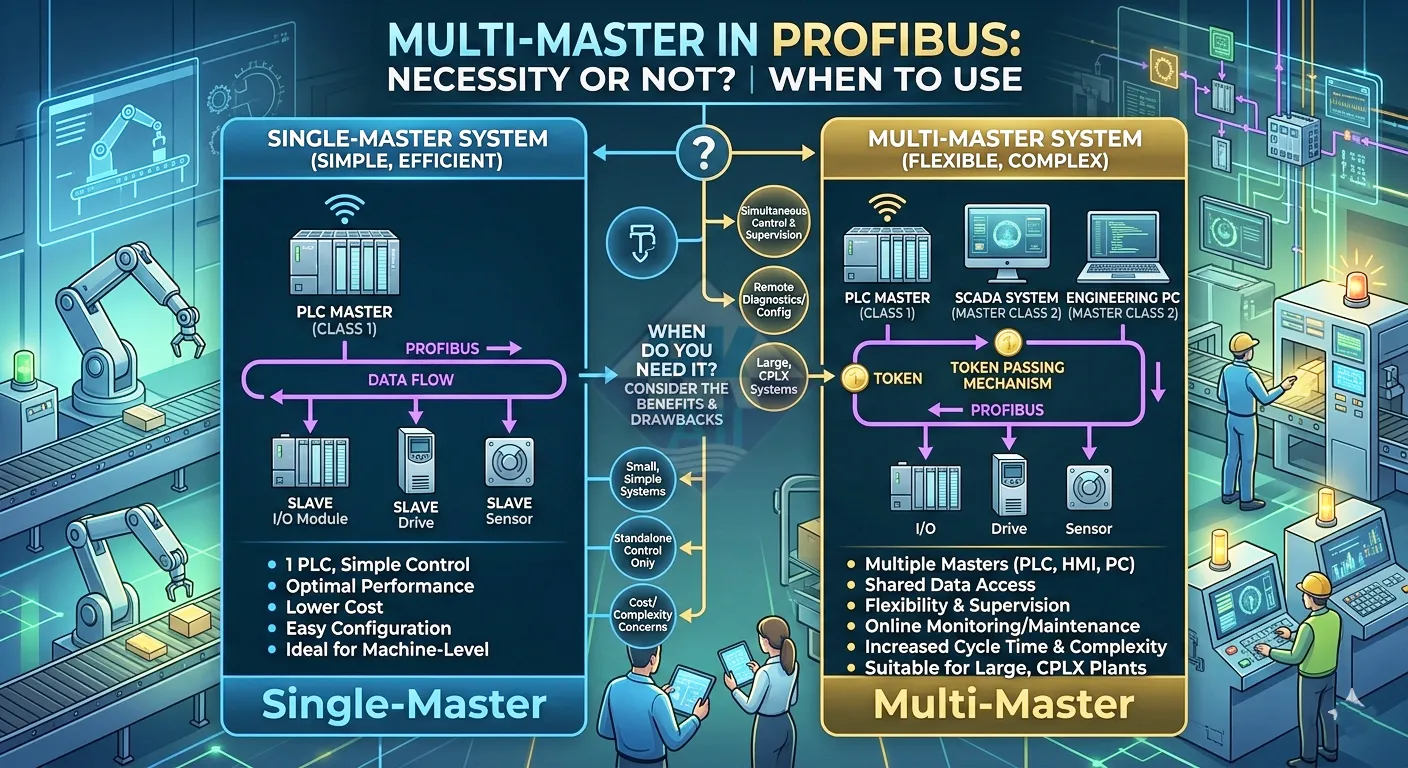

1. Multi-master trong PROFIBUS là gì?
Multi-master là mô hình trong đó nhiều thiết bị Master (ví dụ: PLC, HMI, máy tính kỹ sư) cùng tồn tại trên một mạng PROFIBUS và có khả năng truy cập vào các Slave.
- PLC điều khiển (Master Class 1)
- Máy tính kỹ sư (Master Class 2)
- Hệ SCADA giám sát
👉 Xem chi tiết kiến trúc tại: Kiến trúc PROFIBUS Master-Slave, DP-V0/V1/V2
2. Multi-master hoạt động như thế nào?
Trong mạng PROFIBUS, các Master không truyền dữ liệu đồng thời mà sử dụng cơ chế Token Passing để phân quyền truy cập bus.
- Chỉ Master giữ token mới được truyền dữ liệu
- Token được truyền tuần tự giữa các Master
- Đảm bảo không xảy ra xung đột dữ liệu
👉 Tìm hiểu chi tiết cơ chế tại: Token Passing trong PROFIBUS
3. Khi nào cần sử dụng multi-master?
3.1 Hệ thống cần giám sát và điều khiển đồng thời
Trong nhiều nhà máy, PLC chịu trách nhiệm điều khiển chính, trong khi SCADA hoặc HMI cần truy cập dữ liệu để hiển thị và giám sát.
- PLC → điều khiển thiết bị
- SCADA → giám sát và lưu trữ dữ liệu
3.2 Bảo trì và cấu hình hệ thống
Kỹ sư có thể kết nối laptop (Master Class 2) để:
- Đọc lỗi thiết bị
- Cấu hình tham số
- Chạy thử hệ thống (commissioning)
👉 Liên quan đến cấu hình: Cấu hình PROFIBUS trong PLC
3.3 Hệ thống lớn, nhiều cấp điều khiển
Trong các hệ thống lớn (nhà máy, dây chuyền phức tạp), nhiều PLC có thể cùng truy cập vào một nhóm thiết bị.
4. Khi nào KHÔNG cần multi-master?
Mặc dù PROFIBUS hỗ trợ multi-master, nhưng trong nhiều trường hợp thực tế, việc sử dụng nhiều Master là không cần thiết và thậm chí có thể làm hệ thống trở nên phức tạp hơn.
4.1 Hệ thống nhỏ, kiến trúc đơn giản
Với các hệ thống chỉ bao gồm một PLC và một số thiết bị Slave (I/O, biến tần, cảm biến), việc triển khai thêm Master thứ hai không mang lại lợi ích rõ ràng.
- Một Master đã đủ để điều khiển toàn bộ hệ thống
- Chu kỳ truyền thông ngắn, dễ kiểm soát
- Không cần cơ chế chia sẻ token
📌 Ví dụ: Một tủ điều khiển máy đơn (machine-level) chỉ có PLC S7 và vài module I/O → không cần multi-master.
4.2 Không có nhu cầu giám sát hoặc truy cập từ bên ngoài
Nếu hệ thống không cần SCADA, HMI nâng cao hoặc engineering tool truy cập online, thì việc bổ sung Master Class 2 là không cần thiết.
- Không cần đọc diagnostic từ xa
- Không cần cấu hình thiết bị khi hệ thống đang chạy
- Không có nhu cầu giám sát real-time ngoài PLC
📌 Trong các hệ standalone, kỹ sư thường cấu hình offline → không cần multi-master.
4.3 Yêu cầu tối ưu chi phí và độ đơn giản
Multi-master làm tăng chi phí phần cứng, cấu hình và vận hành. Với các dự án có ngân sách hạn chế, việc giữ kiến trúc single-master là lựa chọn hợp lý.
- Giảm chi phí thiết bị (không cần thêm Master/PC/SCADA)
- Giảm thời gian cấu hình và commissioning
- Dễ vận hành và đào tạo nhân sự
📌 Nguyên tắc thực tế: Không nên dùng multi-master nếu không có nhu cầu rõ ràng.
5. Ưu điểm và hạn chế của multi-master
5.1 Ưu điểm
🔸 Tăng tính linh hoạt hệ thống
Multi-master cho phép tách biệt vai trò điều khiển và giám sát, giúp hệ thống linh hoạt hơn trong vận hành.
- PLC tập trung điều khiển
- SCADA/HMI xử lý giám sát
- Engineering tool phục vụ cấu hình, bảo trì
🔸 Cho phép nhiều thiết bị truy cập dữ liệu
Dữ liệu từ Slave có thể được nhiều Master sử dụng cho các mục đích khác nhau mà không cần nhân bản hệ thống.
- PLC → điều khiển
- SCADA → lưu trữ và phân tích
- HMI → hiển thị vận hành
🔸 Hỗ trợ bảo trì và giám sát online
Kỹ sư có thể truy cập hệ thống mà không cần dừng máy, giúp giảm downtime và nâng cao hiệu quả vận hành.
- Đọc lỗi thiết bị theo thời gian thực
- Cấu hình tham số online
- Giám sát trạng thái hệ thống liên tục
5.2 Nhược điểm
🔸 Tăng độ phức tạp hệ thống
Việc bổ sung thêm Master đồng nghĩa với việc phải quản lý nhiều thiết bị hơn, cấu hình phức tạp hơn và tăng nguy cơ lỗi cấu hình.
- Phải cấu hình địa chỉ, quyền truy cập cho từng Master
- Khó debug khi xảy ra lỗi truyền thông
- Yêu cầu kỹ sư có kinh nghiệm cao hơn
🔸 Tăng thời gian chu kỳ (Cycle Time)
Do các Master phải chia sẻ quyền truy cập bus thông qua token, thời gian chờ sẽ tăng lên khi số lượng Master tăng.
- Token phải đi qua nhiều Master hơn
- PLC phải chờ lâu hơn để truy cập Slave
- Ảnh hưởng đến hệ thống yêu cầu thời gian thực cao
📌 Đây là yếu tố quan trọng cần tính toán khi thiết kế hệ thống lớn.
🔸 Yêu cầu cấu hình và quản lý chặt chẽ
Multi-master đòi hỏi cấu hình chính xác về thời gian token, quyền truy cập và thứ tự Master để đảm bảo hệ thống hoạt động ổn định.
- Cần hiểu rõ cơ chế token passing
- Phải tối ưu token rotation time
- Cần kiểm soát truy cập từ engineering tool
📌 Nếu cấu hình không đúng, multi-master có thể làm giảm hiệu năng thay vì cải thiện hệ thống.
6. Kết luận: Multi-master có cần thiết không?
Multi-master không phải lúc nào cũng cần thiết, nhưng là một tính năng rất mạnh của PROFIBUS trong các hệ thống công nghiệp hiện đại.
- Hệ nhỏ: không cần multi-master
- Hệ trung bình – lớn: nên sử dụng để tăng linh hoạt
👉 Hiểu đúng multi-master sẽ giúp bạn thiết kế hệ thống PROFIBUS tối ưu cả về hiệu năng và chi phí.
