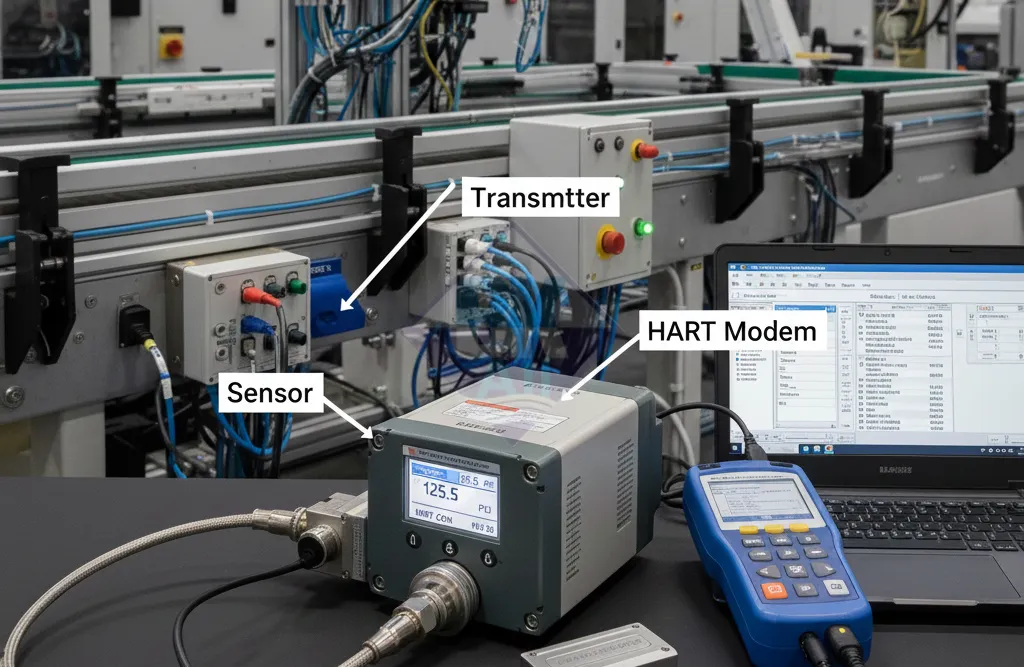

Thiết bị HART trong thực tế: Sensor, Transmitter & HART Modem

Trong các bài trước của Series HART, chúng ta đã phân tích nguyên lý truyền thông, cấu trúc gói tin và các chế độ Point-to-Point & Multidrop. Hôm nay, BKAII và các bạn sẽ tiếp tục  tập trung vào thiết bị HART trong thực tế – những thành phần trực tiếp tham gia vào việc đo lường, cấu hình, giám sát và bảo trì hệ thống HART trong nhà máy nhé.

1. Tổng quan hệ sinh thái thiết bị HART

HART không chỉ là một giao thức, mà là một hệ sinh thái thiết bị bao gồm:

• Sensor / Transmitter HART: thiết bị đo và phát tín hiệu 4–20mA + HART
• Handheld Communicator: thiết bị cầm tay cấu hình tại hiện trường
• HART Modem: giao tiếp giữa PC/PLC/DCS với thiết bị HART
• Host System: PLC, DCS, SCADA, Asset Management System

Mỗi thành phần đảm nhiệm một vai trò riêng nhưng phối hợp chặt chẽ để đảm bảo đo chính xác – cấu hình linh hoạt – bảo trì hiệu quả.

2. Sensor & Transmitter HART – Trái tim của hệ đo

2.1 Sensor HART là gì?

Sensor HART là phần tử cảm biến vật lý, chuyển đổi đại lượng đo (áp suất, nhiệt độ, lưu lượng, mức…) thành tín hiệu điện. Trong đa số hệ thống công nghiệp, sensor được tích hợp sẵn trong transmitter.

2.2 Transmitter HART – 4–20mA + dữ liệu số

HART Transmitter là thiết bị:

• Xuất tín hiệu 4–20mA analog cho điều khiển
• Chồng thêm tín hiệu số HART (FSK) để truyền dữ liệu

Thông qua HART, transmitter không chỉ gửi giá trị đo mà còn cung cấp:

• Tag thiết bị, đơn vị đo
• Thông số hiệu chuẩn (range, damping)
• Trạng thái lỗi, cảnh báo, diagnostics

👉 Đây là lý do HART được xem là bước chuyển tiếp quan trọng từ analog truyền thống sang truyền thông số.

3. Handheld Communicator – Công cụ cấu hình tại hiện trường

3.1 Handheld Communicator là gì?

Handheld Communicator là thiết bị cầm tay, kết nối trực tiếp vào loop 4–20mA để:

• Nhận dạng thiết bị HART
• Đọc/ghi tham số
• Hiệu chuẩn và kiểm tra thiết bị

3.2 Vai trò trong vận hành & bảo trì

Trong thực tế, handheld communicator rất quan trọng khi:

• Commissioning thiết bị mới
• Bảo trì định kỳ ngoài hiện trường
• Xử lý sự cố khi hệ thống host không truy cập được

👉 Ưu điểm lớn nhất là không cần ngắt loop và không ảnh hưởng tín hiệu analog.

4. HART Modem – Cầu nối giữa PC/PLC và thiết bị HART

4.1 HART Modem là gì?

HART Modem là thiết bị giao tiếp dùng để truy cập trực tiếp giao thức HART trên loop 4–20mA, cho phép hệ thống bên ngoài (PC, PLC, DCS) gửi và nhận các khung lệnh HART gốc (native HART command) tới thiết bị hiện trường.

Về bản chất, HART modem:

• Không thay đổi giao thức HART
• Không ánh xạ dữ liệu sang giao thức khác
• Chỉ thực hiện chức năng chuyển đổi tầng vật lý (physical layer)

Cụ thể, HART modem chuyển đổi:

• Tín hiệu HART FSK chồng trên loop 4–20mA
• Sang tín hiệu số cho các giao diện như:
  • USB
  • RS-232 / RS-485
  • Ethernet (TCP/IP)

Nhờ đó, các phần mềm cấu hình (AMS, PACTware, FieldCare…) có thể giao tiếp trực tiếp bằng command HART tiêu chuẩn với thiết bị đo ngoài hiện trường.

4.1.1 HART Modem có giống bộ chuyển đổi giao thức không?

Câu trả lời là: KHÔNG.

HART modem không phải là bộ chuyển đổi giao thức (Modbus, Profibus, OPC UA…). Nó chỉ đóng vai trò như một “đường truyền trong suốt” cho giao thức HART.

Tiêu chí	HART Modem	HART Gateway / Protocol Converter
Mức độ xử lý	Tầng vật lý & truyền dẫn	Tầng ứng dụng
Giao thức đầu ra	Vẫn là HART	Modbus, Profibus, OPC UA…
Phân tích command HART	Không	Có
Ứng dụng chính	Cấu hình, bảo trì, chẩn đoán	Tích hợp hệ thống điều khiển

👉 Có thể hiểu ngắn gọn:

HART Modem = cầu nối vật lý
HART Gateway = bộ phiên dịch giao thức

4.2 Vai trò của HART Modem trong hệ thống hiện đại

4.2.1 Kết nối HART với PC kỹ thuật

Trong công tác commissioning và bảo trì, HART modem cho phép kỹ sư:

• Kết nối laptop trực tiếp vào loop 4–20mA
• Đọc/ghi tham số thiết bị HART
• Thực hiện hiệu chuẩn và kiểm tra chẩn đoán

Ưu điểm quan trọng là không cần ngắt vòng dòng và không ảnh hưởng đến tín hiệu điều khiển analog.

4.2.2 Tích hợp HART với PLC / DCS

Trong nhiều hệ thống hiện hữu, PLC hoặc DCS không có module HART chuyên dụng. HART modem giúp:

• PLC/DCS truy cập dữ liệu HART thông qua phần mềm trung gian
• Giám sát trạng thái thiết bị song song với tín hiệu 4–20mA

Tuy nhiên, cần lưu ý: PLC/DCS vẫn phải hiểu HART, vì modem không chuyển đổi giao thức.

4.2.3 Thu thập dữ liệu chẩn đoán tập trung

Khi kết hợp HART modem với phần mềm quản lý tài sản (Asset Management System), doanh nghiệp có thể:

• Thu thập cảnh báo, lỗi, trạng thái thiết bị
• Phát hiện sớm suy giảm cảm biến
• Lập kế hoạch bảo trì dự đoán (Predictive Maintenance)

Đây chính là bước đầu để nâng cấp hệ thống analog truyền thống lên nền tảng số hóa mà không cần thay đổi phần cứng hiện trường.

5. Ví dụ cấu hình địa chỉ HART ngoài hiện trường

Xét một transmitter áp suất HART trong chế độ Multidrop. Các bước cấu hình địa chỉ thực tế như sau:

1. Kết nối handheld communicator vào loop
2. Thiết bị mặc định có địa chỉ 0
3. Đổi địa chỉ sang 1–15 để tham gia multidrop
4. Dòng loop cố định ở 4mA

Sau khi cấu hình, host system có thể polling từng thiết bị dựa trên địa chỉ HART tương ứng.

6. Bảng so sánh các thiết bị HART phổ biến

Thiết bị	Vai trò	Ưu điểm	Ứng dụng điển hình
HART Transmitter	Đo & truyền tín hiệu	4–20mA + dữ liệu số	Đo áp suất, nhiệt độ, lưu lượng
Handheld Communicator	Cấu hình tại chỗ	Linh hoạt, không cần PC	Bảo trì, commissioning
HART Modem	Kết nối hệ thống	Tích hợp PLC/SCADA	Giám sát & quản lý tập trung

7. Kết luận

Hiểu rõ các thiết bị HART trong thực tế giúp các bạn:

• Thiết kế hệ thống đo hiệu quả hơn
• Cấu hình & vận hành nhanh chóng
• Tối ưu bảo trì và giảm downtime.
