HD674-A022-2 – Bộ chuyển đổi PROFINET / Serial (RS232) cho hệ thống tự động hóa công nghiệp

Các bạn thân mến, trong quá trình nâng cấp, tích hợp hệ thống, chúng ta sẽ gặp các trường hợp phải tích hợp thiết bị cũ sử dụng chuẩn truyền thông cũ vào hệ thống mạng điều khiển hiện đại. Cụ thể là có thể sẽ gặp việc phải tích hợp chuẩn Serial ( cổng RS232) vào mạng truyền thông tốc độ cao như PROFINET. Hôm nay BKAII sẽ giới thiệu tới các bạn một sản phẩm của hãng ADFweb, chuyên giải quyết các vấn đề chuyển đổi giao thức trong công nghiệp, đó là bộ chuyển đổi HD674-A022-2: PROFINET / Serial (RS232) – Converter. Bộ chuyển đổi  giao thức này ra đời nhằm giải quyết chính xác nhu cầu này, giúp PLC, HMI và SCADA giao tiếp trực tiếp với các cảm biến, máy đo, bộ điều khiển cũ qua chuẩn RS232 mà không cần thay đổi thiết bị hiện có.

---

I. Giao thức PROFINET và chuẩn vật lý RS232

1. Giao thức PROFINET là gì?

PROFINET là giao thức truyền thông công nghiệp dựa trên Ethernet, do tổ chức PROFIBUS & PROFINET International (PI) phát triển. PROFINET hỗ trợ thời gian thực, đáp ứng cả ứng dụng điều khiển chuyển động (IRT) lẫn chu kỳ thu thập dữ liệu thông thường.

Ứng dụng của PROFINET trong công nghiệp:

• Tự động hóa nhà máy, dây chuyền sản xuất.
• Điều khiển PLC – HMI – SCADA trong môi trường yêu cầu độ tin cậy cao.
• Hệ thống I/O phân tán, robot, hệ thống đóng gói.
• Tích hợp thiết bị tốc độ cao qua Ethernet công nghiệp.

2. Chuẩn vật lý RS232

RS232 là chuẩn truyền thông serial lâu đời, dùng phổ biến cho thiết bị đo, cảm biến, cân, controller đời cũ và máy công nghiệp. RS232 dùng truyền dẫn điểm – điểm với tốc độ từ 1.2 kbps tới 115.2 kbps.

Ứng dụng RS232 trong thực tế:

• Máy cân công nghiệp, cảm biến đo mức, cảm biến môi trường.
• Biến tần, máy đóng gói, máy CNC đời cũ.
• Thiết bị đầu đọc (barcode scanner, RFID reader).

---

II. Tại sao cần chuyển đổi giữa PROFINET và RS232?

Một điểm quan trọng cần phân biệt: PROFINET là một giao thức, trong khi RS232 là một chuẩn vật lý truyền dẫn. Điều này có nghĩa là việc kết nối hai hệ thống không chỉ là chuyển đổi tín hiệu điện mà còn phải chuyển đổi mô hình giao tiếp giữa chúng:

• PROFINET sử dụng Ethernet, truyền dữ liệu theo cấu trúc gói và chu kỳ (cyclic).
• RS232 truyền dữ liệu dạng byte tuần tự, không có khái niệm bản tin theo chu kỳ.

Khi một PLC PROFINET cần đọc dữ liệu từ thiết bị RS232, vấn đề xảy ra:

• PLC không hiểu khung dữ liệu RS232.
• RS232 không hỗ trợ truyền thông theo nhịp (cyclic) như PROFINET yêu cầu.
• Cần một thiết bị trung gian để chuyển đổi cả tầng vật lý lẫn tầng giao thức.

Do đó, bộ HD674-A022-2 đóng vai trò chuyển đổi 2 chiều, map dữ liệu RS232 thành biến PROFINET và ngược lại.

---

III. Giới thiệu bộ HD674-A022-2: PROFINET / Serial (RS232) – Converter

1. Chức năng chính

• Chuyển đổi dữ liệu giữa PROFINET (PLC Siemens, HMI…) và RS232.
• Đóng vai trò PROFINET Device để PLC có thể đọc/ghi dữ liệu.
• Giao tiếp RS232 dạng ASCII hoặc Binary.
• Map biến số liệu từ Serial sang IO Data PROFINET.

2. Tính năng nổi bật

• Cấu hình linh hoạt qua phần mềm EASY CONFIG.
• Hỗ trợ tốc độ baud đa dạng cho RS232.
• Cổng Ethernet tích hợp switch 2 port (daisy-chain).
• Thiết kế nhỏ gọn, công nghiệp, hoạt động 24/7.
• Hỗ trợ nhiều dạng protocol Serial khác nhau.

---

IV. Nguyên lý hoạt động

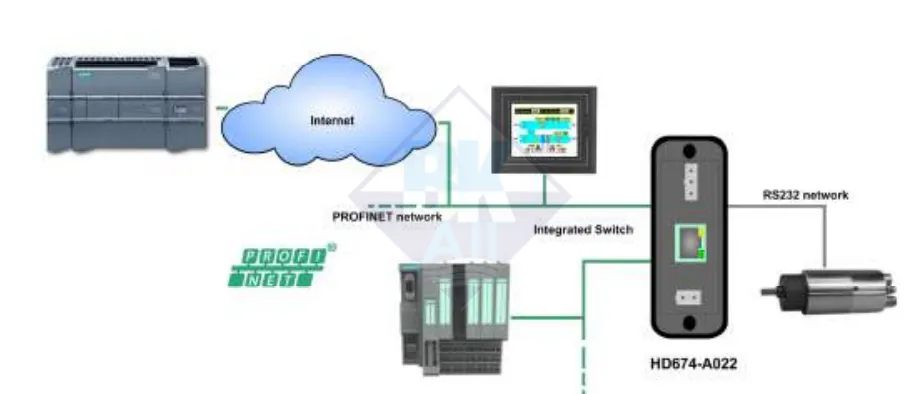

1. Sơ đồ nguyên lý tổng quan

Sơ đồ bao gồm:

• PLC PROFINET – điều khiển trung tâm.
• HMI – giao diện giám sát.
• Switch tích hợp – kết nối tuyến tính PROFINET.
• Bộ HD674-A022-2 – chuyển đổi PROFINET ↔ RS232.
• Thiết bị RS232: cảm biến, máy đo, motor encoder…
• Kết nối Internet – PLC có thể kết nối remote.

2. Vai trò từng thiết bị trong mô hình

PLC PROFINET:

• Đóng vai trò PROFINET Controller (Master).
• Gửi yêu cầu đọc/ghi dữ liệu xuống thiết bị.

HMI:

• Hiển thị dữ liệu từ PLC.
• Cấu hình và giám sát hoạt động của dây chuyền.

HD674-A022-2 Converter:

• Chuyển dữ liệu PROFINET thành chuỗi Serial và gửi tới thiết bị RS232.
• Nhận dữ liệu RS232, xử lý và đẩy lên PLC dưới dạng biến PROFINET.
• Đảm bảo đồng bộ giữa 2 cơ chế truyền dẫn hoàn toàn khác nhau.

Thiết bị RS232:

• Gửi dữ liệu dạng serial (ví dụ chuỗi ASCII).
• Nhận lệnh từ PLC thông qua converter.

3. Luồng chảy dữ liệu (Data Flow)

1. PLC gửi yêu cầu PROFINET cyclic xuống HD674-A022-2.
2. HD674-A022-2 chuyển yêu cầu này sang gói dữ liệu RS232.
3. Thiết bị RS232 phản hồi dữ liệu dạng byte/chuỗi.
4. Converter phân tích chuỗi, map vào vùng dữ liệu IO.
5. PLC đọc dữ liệu qua cơ chế PROFINET IO Real-time.
6. HMI lấy dữ liệu từ PLC để hiển thị.

Như vậy, bộ HD674-A022-2 giữ vai trò “thông dịch viên” giữa một hệ thống Ethernet thời gian thực và một thiết bị serial truyền thống.

---
