Cơ chế Client – Server trong Modbus TCP hoạt động như thế nào?

Trong Modbus TCP, kiến trúc truyền thông được thiết kế dựa trên mô hình Client – Server, thay thế hoàn toàn mô hình Master – Slave trong Modbus RTU truyền thống. Hôm nay BKAII sẽ cùng các bạn tìm hiểu, lãm rõ cơ chế này giúp các bạn có thể thiết kế hệ thống ổn định và xử lý lỗi nhanh chóng.

---

1. Sự khác biệt giữa Client – Server và Master – Slave

Tiêu chí	Master – Slave	Client – Server
Môi trường sử dụng	RS-485 / RS-232	Ethernet / TCP/IP
Chủ động giao tiếp	Master	Client
Thiết bị bị động	Slave	Server
Truy cập đồng thời	Không	Có thể nhiều Client

---

2. Client trong Modbus TCP là ai?

Client là thiết bị hoặc phần mềm chủ động:

• Khởi tạo kết nối TCP
• Gửi yêu cầu đọc/ghi dữ liệu
• Quản lý timeout và retry

Các thiết bị thường đóng vai trò Client:

• SCADA
• HMI
• PLC điều khiển trung tâm
• Phần mềm PC

---

3. Server trong Modbus TCP là gì?

Server là thiết bị lắng nghe yêu cầu từ Client:

• Mở cổng TCP mặc định 502
• Chờ kết nối từ Client
• Phản hồi dữ liệu khi được yêu cầu

Ví dụ thiết bị thường làm Server:

• PLC
• Remote I/O
• Gateway Modbus
• Biến tần hỗ trợ Ethernet Modbus

---

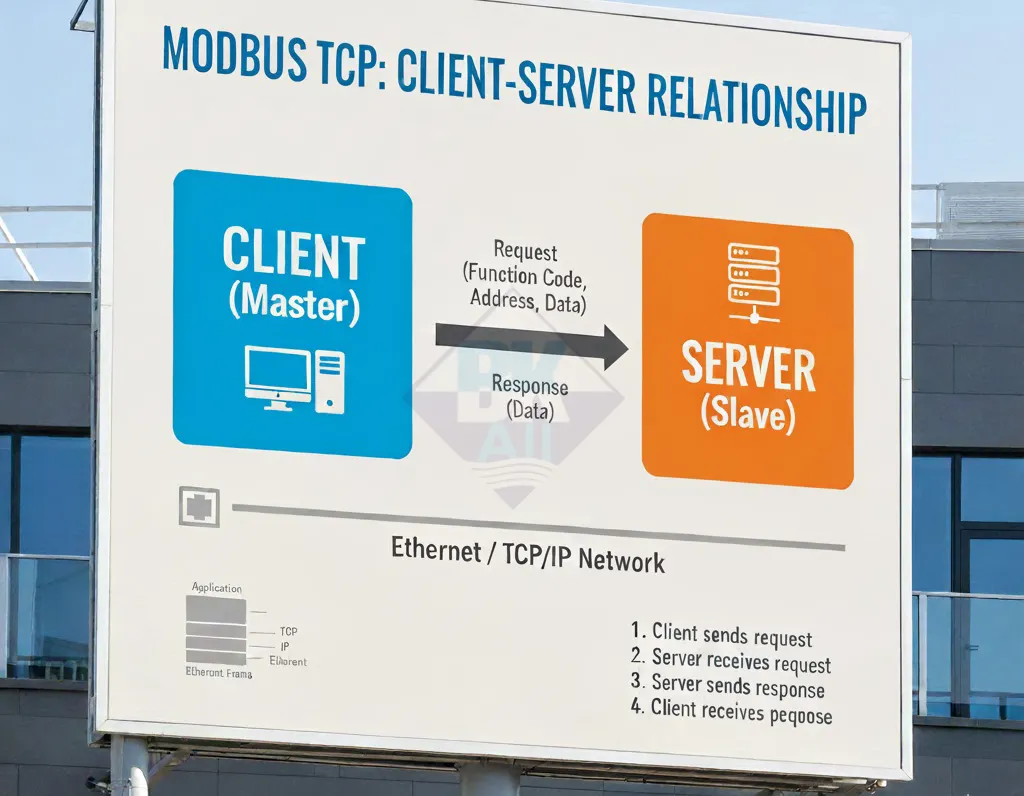

4. Quy trình hoạt động chi tiết Client – Server

Quá trình truyền thông gồm 5 bước:

1. Client gửi yêu cầu kết nối TCP đến Server (port 502)
2. Server chấp nhận kết nối
3. Client gửi gói tin Modbus (ADU)
4. Server xử lý và trả về Response
5. Kết nối được giữ hoặc đóng tùy cấu hình

Sơ đồ luồng dữ liệu:

Client                     Server
   | ----- TCP Connect ----> |
   | <---- Connect ACK ----- |
   | ----- Modbus Request --> |
   | <---- Modbus Response -- |

---

5. Cấu trúc gói tin giữa Client và Server

Khi Client gửi yêu cầu, gói tin bao gồm:

• MBAP Header (7 bytes)
• PDU (Function Code + Data)

Khi Server phản hồi:

• Giữ nguyên Transaction ID
• Thay đổi nội dung Data theo kết quả xử lý

---

6. Ví dụ thực tế: SCADA đọc dữ liệu từ PLC qua Modbus TCP

Thời điểm	Hành động
Bước 1	SCADA (Client) mở kết nối TCP đến PLC (Server)
Bước 2	Gửi lệnh đọc Holding Registers (FC=03)
Bước 3	PLC xử lý và trả về giá trị thanh ghi

---

7. Ưu điểm của mô hình Client – Server trong Modbus TCP

• Nhiều Client có thể truy cập cùng lúc
• Tốc độ cao hơn nhiều so với RS-485
• Dễ tích hợp với mạng doanh nghiệp
• Dễ giám sát và mở rộng

---

8. Những vấn đề thường gặp trong thực tế

• Xung đột kết nối khi quá nhiều Client truy cập cùng Server
• Timeout do mạng LAN không ổn định
• Cấu hình sai Unit ID
• Firewall chặn cổng 502

---

9. Khác biệt giữa Unit ID trong TCP và Slave ID trong RTU

Trong Modbus TCP:

• Unit ID chủ yếu dùng khi qua Gateway chuyển TCP ↔ RTU
• Không dùng để định tuyến trên mạng Ethernet

---

10. Kết luận

Mô hình Client – Server trong Modbus TCP giúp hệ thống hoạt động linh hoạt, mở rộng tốt và tích hợp dễ dàng với SCADA, HMI và PLC. Hiểu đúng cơ chế này là nền tảng để thiết kế hệ thống điều khiển công nghiệp hiện đại.
