PROFINET và Modbus TCP – Giải pháp kết nối PLC với Gateway HD67B76-A1
Trong hệ thống tự động hóa nhà máy hiện đại, việc tích hợp các thiết bị từ nhiều hãng sản xuất khác nhau là một thách thức phổ biến. Mỗi thiết bị có thể sử dụng một giao thức truyền thông khác nhau như PROFINET hoặc Modbus.
Trong khi nhiều PLC hiện đại hỗ trợ PROFINET, rất nhiều thiết bị đo lường, biến tần hoặc hệ thống SCADA lại sử dụng Modbus TCP. Do hai giao thức này không tương thích trực tiếp, hệ thống cần một thiết bị trung gian để chuyển đổi dữ liệu giữa hai mạng.
Một giải pháp hiệu quả là sử dụng HD67B76-A1 – bộ gateway công nghiệp cho phép kết nối và chuyển đổi dữ liệu giữa PROFINET và Modbus TCP một cách ổn định.
PROFINET và Modbus TCP là gì?
PROFINET là giao thức truyền thông công nghiệp dựa trên Ethernet, được sử dụng rộng rãi trong các hệ thống PLC hiện đại. Giao thức này hỗ trợ truyền dữ liệu tốc độ cao và đáp ứng tốt các ứng dụng điều khiển thời gian thực trong nhà máy.
Modbus TCP là phiên bản Modbus hoạt động trên nền Ethernet. Đây là một trong những giao thức truyền thông công nghiệp phổ biến nhất do cấu trúc đơn giản và khả năng tích hợp tốt với hệ thống SCADA và HMI.
Bạn có thể tìm hiểu chi tiết hơn về nguyên lý hoạt động của giao thức này trong bài viết khái niệm cơ bản về giao thức Modbus.
Giới thiệu Gateway HD67B76-A1
HD67B76-A1 là bộ chuyển đổi PROFINET Master sang Modbus TCP Slave của hãng ADFweb. Thiết bị này cho phép PLC PROFINET giao tiếp trực tiếp với các thiết bị sử dụng Modbus TCP trong hệ thống.
Nhờ gateway này, dữ liệu có thể được trao đổi giữa hai mạng công nghiệp khác nhau mà không cần thay đổi thiết bị hiện có.
Các đặc điểm nổi bật
- Dung lượng dữ liệu lớn: đọc và ghi tới 4096 byte.
- Truyền thông hai chiều: hỗ trợ chuyển đổi dữ liệu giữa PROFINET và Modbus TCP.
- Lắp đặt đơn giản: thiết kế gắn DIN rail tiêu chuẩn.
- Nguồn cấp linh hoạt: 8…24V AC hoặc 12…35V DC.
- Hoạt động ổn định: nhiệt độ làm việc từ -40°C đến +85°C.

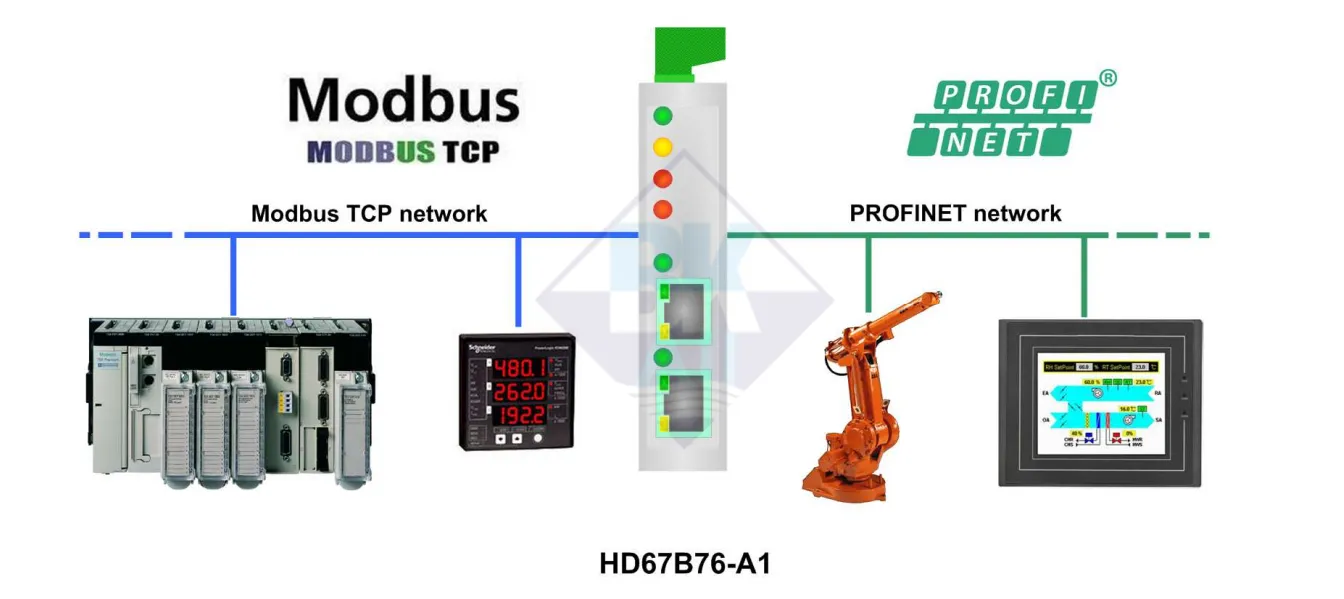

Mô hình kết nối PROFINET và Modbus TCP
Phía mạng PROFINET
- Gateway HD67B76-A1 hoạt động như PROFINET Controller.
- Các thiết bị như robot, HMI hoặc PLC đóng vai trò PROFINET Device.
- Gateway thực hiện đọc và ghi dữ liệu từ các thiết bị này.
Phía mạng Modbus TCP
- Gateway hoạt động như Modbus TCP Slave.
- PLC hoặc SCADA có thể truy vấn dữ liệu thông qua Modbus TCP.
Vai trò của Gateway
- PROFINET → Modbus TCP: chuyển dữ liệu từ PLC hoặc robot sang hệ thống Modbus.
- Modbus TCP → PROFINET: truyền lệnh điều khiển từ hệ Modbus sang mạng PROFINET.
Kết luận
Trong các hệ thống tự động hóa hiện đại, việc kết nối nhiều giao thức công nghiệp khác nhau là điều không thể tránh khỏi. Gateway như HD67B76-A1 giúp tích hợp hiệu quả mạng PROFINET và Modbus TCP, từ đó giảm chi phí nâng cấp hệ thống và tăng khả năng mở rộng.
Nếu bạn đang xây dựng hệ thống SCADA hoặc tích hợp nhiều thiết bị công nghiệp, việc hiểu rõ sự khác nhau giữa Modbus RTU và Modbus TCP sẽ giúp lựa chọn giải pháp phù hợp hơn.
