Phát hiện lấn làn tại khu vực giao cắt và làn BRT bằng bộ dò vòng từ LD160 – Giải pháp thông minh cho đô thị Việt Nam

1. Bối cảnh và thực trạng giao thông đô thị tại Việt Nam

Với tốc độ đô thị hóa nhanh và lượng phương tiện tăng đột biến trong 10 năm qua, các đô thị lớn tại Việt Nam như Hà Nội, TP.HCM, Đà Nẵng đang đối mặt với tình trạng ùn tắc nghiêm trọng, đặc biệt tại các nút giao thông trọng điểm và hành lang BRT (Bus Rapid Transit). Hệ thống làn ưu tiên cho xe buýt thường xuyên bị lấn chiếm bởi xe cá nhân, xe máy, gây mất hiệu quả khai thác hệ thống vận tải công cộng tốc độ cao.

Theo thống kê của Sở GTVT Hà Nội (2024), tỷ lệ vi phạm lấn làn BRT lên tới 45% vào giờ cao điểm, khiến tốc độ vận hành giảm gần 40% so với thiết kế. Các giải pháp cảnh báo hiện nay như biển báo, sơn vạch, camera giám sát đơn thuần không mang lại hiệu quả thực sự, do thiếu khả năng phát hiện và phản ứng thời gian thực.

2. Mục tiêu và yêu cầu giải pháp

Giải pháp cần có khả năng:

• Phát hiện phương tiện đi vào làn BRT hoặc làn rẽ không đúng thời điểm.
• Cảnh báo tức thời bằng còi, đèn LED hoặc tín hiệu điều khiển khác.
• Kết hợp với camera để ghi hình và xử phạt nguội.
• Hoạt động bền bỉ ngoài trời, độ ổn định cao và khả năng phân biệt nhiều loại phương tiện.

Đáp ứng các yêu cầu trên, bộ dò vòng từ LD160 của hãng Procon – Úc là lựa chọn ưu việt nhờ khả năng phát hiện nhanh, chính xác và phù hợp với môi trường đô thị Việt Nam.

3. Giới thiệu bộ dò vòng từ LD160 – Procon Úc

Bộ LD160 là thiết bị dò vòng từ 1 kênh chuyên dùng trong giao thông, hoạt động dựa trên nguyên lý cảm ứng điện từ. Khi phương tiện đi qua vòng dây được chôn dưới mặt đường, từ trường thay đổi sẽ kích hoạt tín hiệu từ thiết bị. Một số đặc điểm nổi bật:

• Thời gian phản ứng cực nhanh (<120ms).
• Phân biệt được xe máy, ô tô, xe tải dựa vào diện tích và từ tính.
• Tích hợp relay điều khiển đèn, còi cảnh báo hoặc tín hiệu đầu ra cho camera.
• Hoạt động ổn định từ -40°C đến +80°C, độ ẩm lên tới 95%.
• Tương thích tốt với các hệ thống đèn LED, biển báo điện tử, bộ điều khiển đèn tín hiệu giao thông.

4. Mô hình hệ thống phát hiện lấn làn

Hệ thống được thiết kế bao gồm 5 thành phần chính:

1. Vòng dây cảm biến (loop coil): Được chôn âm tại làn BRT hoặc làn rẽ trái, cách vạch dừng 1–2m, kết nối với thiết bị LD160.
2. Bộ dò vòng từ LD160: Gắn trong tủ điện bên lề đường, nhận tín hiệu từ vòng dây và xử lý tín hiệu.
3. Bộ điều khiển cảnh báo: Nhận tín hiệu từ LD160 để điều khiển còi hú, đèn LED hoặc biển báo điện tử.
4. Camera AI/ANPR: Ghi hình phương tiện vi phạm và gửi dữ liệu về trung tâm.
5. Trung tâm điều hành giao thông: Nhận dữ liệu, xử lý vi phạm, điều phối tín hiệu đèn.

Sơ đồ hệ thống như sau:

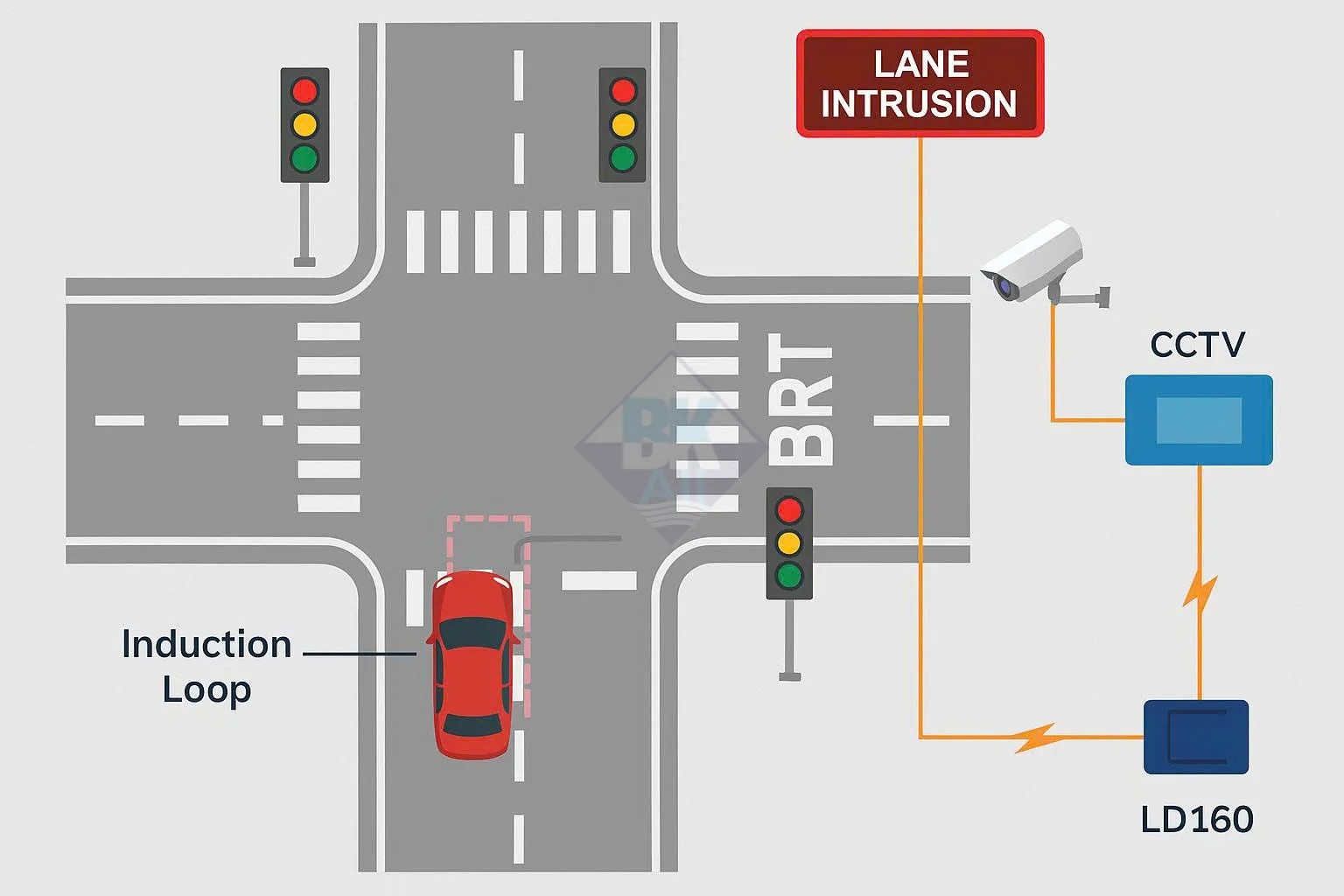

Sơ đồ hệ thống phát hiện lấn làn tại làn BRT bằng LD160

5. Nguyên lý hoạt động

Khi đèn đỏ hoặc thời điểm cấm xe đi vào làn BRT:

• Vòng từ phát hiện phương tiện vượt quá vạch cấm → gửi tín hiệu đến LD160.
• LD160 kích hoạt relay → điều khiển đèn LED cảnh báo hoặc còi hú.
• Đồng thời gửi tín hiệu đến camera AI → ghi lại hình ảnh xe vi phạm.
• Dữ liệu được chuyển về trung tâm điều hành để xử lý hành vi lấn làn.

6. Ưu điểm vượt trội của giải pháp

• Phát hiện thời gian thực: Cảnh báo ngay khi xe xâm nhập làn cấm.
• Tính linh hoạt: Có thể tùy chỉnh khoảng cách dò, độ nhạy theo loại xe.
• Chi phí hợp lý: So với radar hay lidar, vòng từ chi phí thấp, bảo trì đơn giản.
• Tích hợp dễ dàng: LD160 tương thích với mọi hệ thống điều khiển hiện hành.

7. Ứng dụng thực tiễn tại Việt Nam

Giải pháp Kỳ vọng được thử nghiệm tại tuyến BRT Hà Đông – Kim Mã, với kết quả dự kiến:

• Giảm 60% vi phạm lấn làn sau 2 tháng.
• Thời gian di chuyển xe buýt giảm 20–25% vào giờ cao điểm.
• Được tích hợp thử nghiệm với camera AI Hikvision, truyền dữ liệu về trung tâm điều hành GTVT.

8. Kết luận và khuyến nghị triển khai

Giải pháp phát hiện lấn làn bằng bộ dò vòng từ LD160 của Procon – Úc là bước tiến hiệu quả, dễ triển khai, chi phí hợp lý và có thể mở rộng cho nhiều tuyến BRT, nút giao trọng điểm tại Việt Nam. Kết hợp cảm biến thông minh và hệ thống xử phạt nguội sẽ góp phần hình thành ý thức giao thông hiện đại và giảm thiểu ùn tắc, tai nạn tại đô thị.
