Hiện nay có rất nhiều các loại tủ điện được sử dụng trong hệ thống điện lưới. Bài viết này BKAII cùng các bạn tìm hiểu những thông tin liên quan đến tủ điện hạ thế nhé!
Tủ điện hạ thế là loại tủ được sử dụng trong điều kiện nguồn điện lưới ở 0,4kV. Nguồn điện trên các đường dây trung thế và cao thế nếu muốn sử dụng được thì bắt buộc phải qua các trạm hạ thế để biến thành nguồn chuẩn. Tủ hạ thế là loại tủ được sử dụng trong điều kiện để cân bằng, điều chỉnh nguồn điện cao thế, trung thế từ các trạm biến áp thành nguồn điện chuẩn (1 pha 220V, 3 pha 380V).
Tủ điện hạ thế được đặt ngay sau các trạm hạ thế với chức năng chính là đóng cắt và bảo vệ an toàn cho hệ thống điện phụ tải.
Chức năng của tủ điện hạ thế
Tủ hạ thế đóng vai trò quan trọng trong việc điều hòa và đảm bảo sự an toàn cho cả hệ thống điện. Tùy theo nhu cầu và mục đích sử dụng thì chức năng của tủ điện hạ thế vẫn đảm bảo những đáp ứng sau:
- Bảo vệ các thiết bị điện trong hệ thống điện: thiết bị chuyển mạch, bảng cầu chì, rơ-le,… trước những tác động cơ học, hóa học của môi trường tới hoạt động của các thiết bị trên. Từ đó, tạo sự ổn định, an toàn cho sự vận hành cả một hệ thống
- Điện hạ thế như là một lớp màng bảo vệ tính mạng con người, hạn chế mức tối đa những nguy có bị điện giật trực tiếp hoặc gián tiếp
Với những chức năng trên thì việc lắp tủ hạ thế là vô cùng quan trọng và thiết yếu khi xây dựng hệ thống điện.

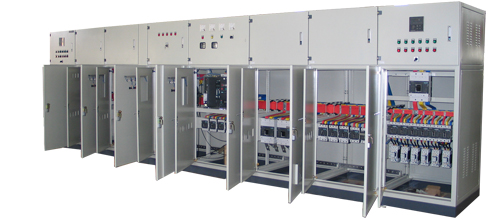

Cấu tạo tủ điện hạ thế
Tủ hạ thế được cấu tạo từ 2 bộ phận:.
- Phần khung vỏ: Được làm từ tôn dày 2mm. Lớp vỏ được sơn tĩnh điện để đảm bảo an toàn cho người dùng. Đồng thời, nó giúp tránh được bụi bẩn và côn trùng phá hoại.
- Bảng điện bên trong tủ: Làm từ tấm tôn liền khối hoặc ghép module,... Chúng được thiết kế theo mẫu cố định dựa theo tiêu chuẩn tủ điện hạ thế.
Ưu điểm của tủ điện hạ thế
- Tủ gọn nhẹ, đơn giản: Các thiết bị đo đếm được đặt ở các vị trí riêng biệt giúp người vận hành dễ dàng quan sát và sử dụng.
- Tủ có cấu tạo bền chắc: Vỏ tủ thường được làm từ tôn dày 2mm, chắc chắn, bảo vệ được các thiết bị bên trong.
- Tủ đảm bảo an toàn cho người dùng: Vỏ của tủ được sơn tĩnh điện đảm bảo an toàn cho người dùng.
- Công tác kiểm tra, bảo dưỡng đơn giản: Tủ được chế tạo bảo vệ bởi IP4X tránh được bụi bẩn và côn trùng phá hoại.
Phân loại tủ điện hạ thế
Tủ điện phân phối hạ thế
Đây là thiết bị có chức năng chia các nguồn điện thành các mạch riêng biệt, bảo vệ các thiết bị đóng ngắt, là đầu nối phân phối điện cho công trình và cách ly các thiết bị điện với người vận hành để hạn chế những sự cố xảy ra
- Tủ điện phân phối tổng MSB: Được thiết kế nhiều ngăn riêng biệt, lắp sau các trạm hạ thế, có chức năng là đóng hoặc ngắt, bảo vệ an toàn cho hệ thống điện phụ tải
- Tủ điện phân phối DB: Đây là loại tủ có thiết kế nhỏ, để chứa các MCB/RCCB, đèn báo pha, cầu chì sử dụng trong mạng điện hạ thế trong chung cư, công trình, nhà xưởng. Nhiệm vụ chính của tụ điện này là phân phối điện cho 1 nhóm thiết bị hoặc thiết bị đầu cuối như máy bơm, động cơ,…
- Tủ điện ATS: Đây là thiết bị giúp chuyển đổi nguồn tự động, giúp máy phát tự khởi động và đóng điện cho phụ tải khi gặp sự cố mất điện, bảo vệ lưới điện và máy phát khi gặp các tình huống như mất pha, mất trung tính, sụt áp,…
- Tủ điện bù công suất phản kháng: Đây là loại tủ có chức năng làm tăng hệ số công suất bằng cách sử dụng bộ tụ bù làm nguồn công suất phản kháng. Nó chủ yếu được sử dụng trong phòng kỹ thuật ở các công trình.
Tủ điện điều khiển hạ thế
Tủ điện điều khiển hạ thế là loại tủ vận hành độc lập hoặc có kèm với tủ điện động lực, với chức năng cơ bản là điều khiển các thiết bị phụ tải theo quy trình đã được thiết lập sẵn
- Tủ điện điều khiển chiếu sáng: Loại tủ này được sử dụng phổ biến cho các công trình chiếu sáng ở các khu vực như đường phố, khu đô thị, công viên, nhà hàng, khách sạn, chung cư, bệnh viện, trường học, sân bay, sân vận động,…
- Tủ điện điều khiển động cơ MCC: Được lắp đặt trong các nhà máy công nghiệp như xưởng sản xuất, trạm bơm, nhà máy,…với chức năng là khởi động và điều khiển tốc độ hoặc chiều quay của động cơ
Tủ điện động lực
Loại tụ hạ thế này có chức năng cơ bản là đóng cắt các thiết bị phụ tải có công suất lớn. Tủ này rất được ưa chuộng và được nhiều khách hàng để ý tới và đặt số lượng lớn sau khi dùng thử.
Như vậy là BKAII đã cùng các bạn tìm hiểu những thông tin cơ bản liên quan đến tủ bù hạ thế. Có thắc mắc hay cần thêm thông tin bạn liên hệ BKAII nhé!
