RS422 và RS485 là hai chuẩn truyền thông nối tiếp phổ biến trong công nghiệp, thường được sử dụng trong các hệ thống PLC, SCADA và điều khiển tự động. Do có nhiều điểm tương đồng về phương thức truyền vi sai và khả năng truyền xa, hai chuẩn này rất dễ gây nhầm lẫn.
Vậy sự khác nhau giữa RS422 và RS485 là gì? Nên sử dụng chuẩn nào trong từng bài toán thực tế? Bài viết này sẽ giúp bạn so sánh chi tiết hai chuẩn truyền thông này.
Để hiểu tổng quan về các chuẩn truyền thông và cách tích hợp vào hệ thống mạng, bạn có thể tham khảo: RS232 / RS485 / RS422 sang Ethernet là gì? Nguyên lý và ứng dụng thực tế .
1. Tổng quan về RS422
RS422 là chuẩn truyền thông nối tiếp sử dụng phương thức truyền vi sai, trong đó mỗi tín hiệu được truyền trên một cặp dây riêng biệt. Nhờ đó, tín hiệu có khả năng chống nhiễu tốt và đảm bảo ổn định khi truyền xa.
Chuẩn RS422 thường hoạt động theo mô hình 1 truyền – nhiều nhận (1 driver – nhiều receiver), phù hợp với các hệ thống truyền dữ liệu từ một thiết bị đến nhiều thiết bị nhận.
Thông số kỹ thuật RS422
- 1 Driver kết nối tối đa 10 Receiver
- Sử dụng điện trở kết thúc 120 Ohm để chống phản xạ tín hiệu
- Tốc độ và khoảng cách:
- 12m: 10 Mbps
- 122m: 1 Mbps
- 1200m: 100 kbps
2. Tổng quan về RS485
RS485 được phát triển dựa trên nền tảng RS422 nhưng có khả năng mở rộng tốt hơn, đặc biệt trong các hệ thống nhiều thiết bị.
Chuẩn RS485 cho phép nhiều thiết bị cùng kết nối trên một đường truyền (multi-point), giúp tối ưu chi phí và dễ dàng triển khai trong thực tế.
Thông số kỹ thuật RS485
- Tối đa 32 thiết bị trên cùng bus
- Cũng sử dụng điện trở kết thúc 120 Ohm
- Tốc độ và khoảng cách tương tự RS422

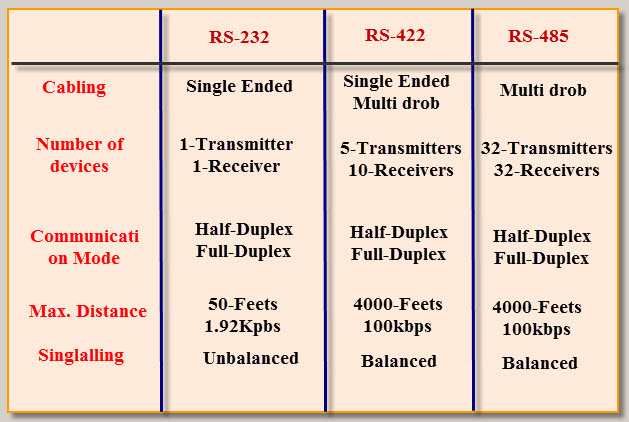

3. So sánh RS422 và RS485
- Mô hình kết nối: RS422 (1-10), RS485 (multi-point)
- Số thiết bị: RS422 tối đa 10, RS485 tối đa 32
- Chiều truyền: RS422 một chiều, RS485 hai chiều (half-duplex)
- Ứng dụng: RS485 linh hoạt và phổ biến hơn trong công nghiệp
Trong thực tế, khi cần chuyển đổi hoặc tích hợp các chuẩn này, bạn có thể tham khảo: Bộ chuyển đổi RS232 sang RS485, RS422 là gì? .
4. Ứng dụng và mở rộng hệ thống
- Bộ lặp tín hiệu RS485/RS422 giúp mở rộng khoảng cách truyền
- Chuyển sang cáp quang để chống nhiễu
- Kết nối WiFi / 4G cho hệ thống IIoT
- Chuyển sang USB để cấu hình máy tính
Nếu bạn cần so sánh thêm với chuẩn RS232, hãy xem: Sự khác nhau giữa RS232 và RS485 .
