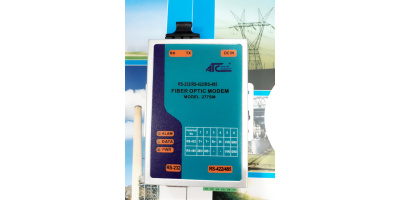

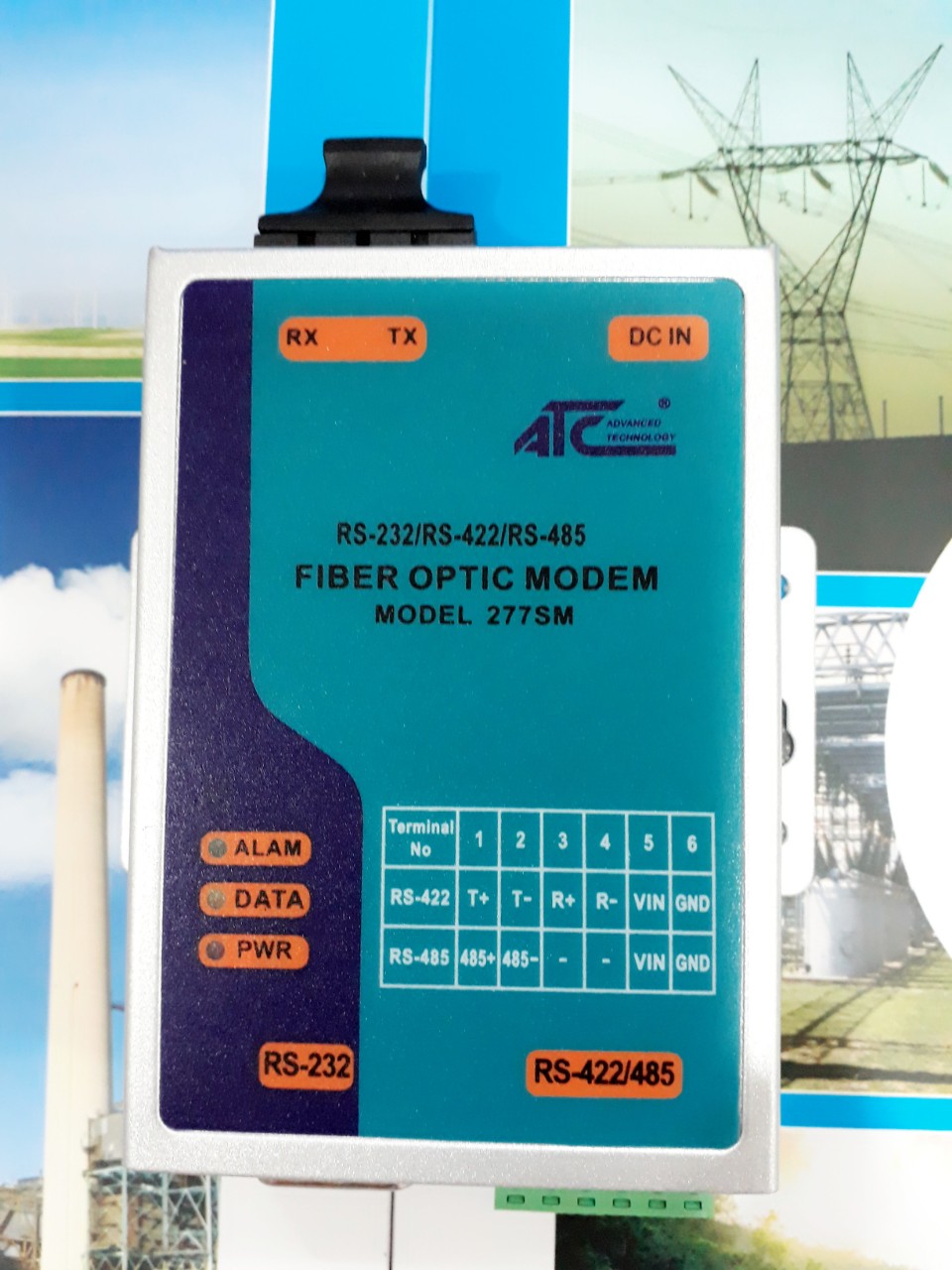

ATC-277SM-ST: Serial Port to Fiber Optic Data Converter

ATC-277SM-ST: Serial Port to Fiber Optic Data Converter của hãng ATC hiện đang được BKAII phân phối rộng rãi tại thị trường Việt Nam, đây là giải pháp tốt nhất cho việc kéo dài đường truyền vật lý giữa thiết bị hiện trường và thiết bị trung tâm với khoảng cách xa mà đường truyền serial không thể thực hiện được. Dựa trên đường truyền cáp quang, tốc độ truyền thông được nâng cao rất nhiều và giúp giảm thiểu các rủi ro, tổn thất mà đường truyền điện thông thường vẫn vướng phải như sét đánh lan truyền,.... ATC-277SM-ST được thiết kế theo tiêu chuẩn công nghiệp, nhỏ gọn, dễ dàng lấy được tín hiệu về PLC, máy tính, vi xử lý, máy tính nhúng.Sản phẩm hiện đang được sử dụng trong các bài toán M2M, IoT của các lĩnh vực: Điện lực, khí tượng thủy văn, giao thông thông minh…

• Bộ chuyển đổi Quang điện

Tính năng của sản phẩm:

• Hỗ trợ cáp quang đơn mode (Single-mode) với khoảng cách làm việc lên đến 20KM
• Hỗ trợ mạng điểm - điểm hoặc vòng (điểm - đa điểm)
• Hỗ trợ nghi thức truyền đồng bộ đa dạng bao gồm RS-232, RS-422 và RS-485
• Có thể sử dụng bất kỳ hai trong các chuẩn giao tiếp RS-232,RS-422 hoặc RS-485 với nhau
• Hỗ trợ cả hai kiểu mạng RS-485 2 dây (bán song công) và 4 dây (song công toàn phần)
• Tốc độ truyền thông lên đến 115.2KBPS (RS-232/422/485)
• Đầu nối quang kiểu SC/ST

Thông số kỹ thuật của sản phẩm:

Optical Fiber Port

Interface: SC or ST
Fiber requirements: 50/125μm,100/140μm,200μm.
Transmission distance: SM:20 km,MM:2km
Wavelength: SM:1310 nm,MM:850 nm
Coupled Power Budget: 12.1 dB
Point to point transmission: half-duplex and full-duplex

RS-232/485/422 Port
Interface: DB9-DTE (Male) for RS-232.
6-bit terminal connector for RS-485/422.
RS-232: TXD,RXD,GND
RS-485: 485+,485-
RS-422: TX+,TX-,RX+,RXBaud
rate：300bps ~ 250.4kbps
Lightning protection：RS-232: each line 600W
RS-485/422: each line 1000W

Physical Specifications
Shell: iron (1 mm)
Size: 100mm × 86mm × 26 mm
Weight：0.60kg（full package）
Operating temperature: -20°C to 70°C
Storage temperature: -40°C to 80°C
Working humidity: 5 ~ 95% RH
Power supply: 9-24VDC @ 250mA max.
