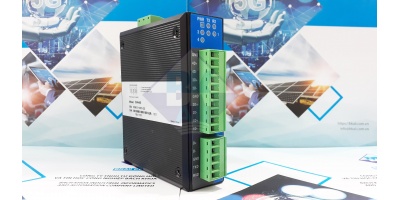

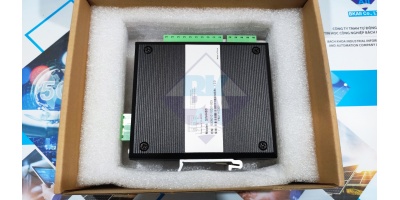

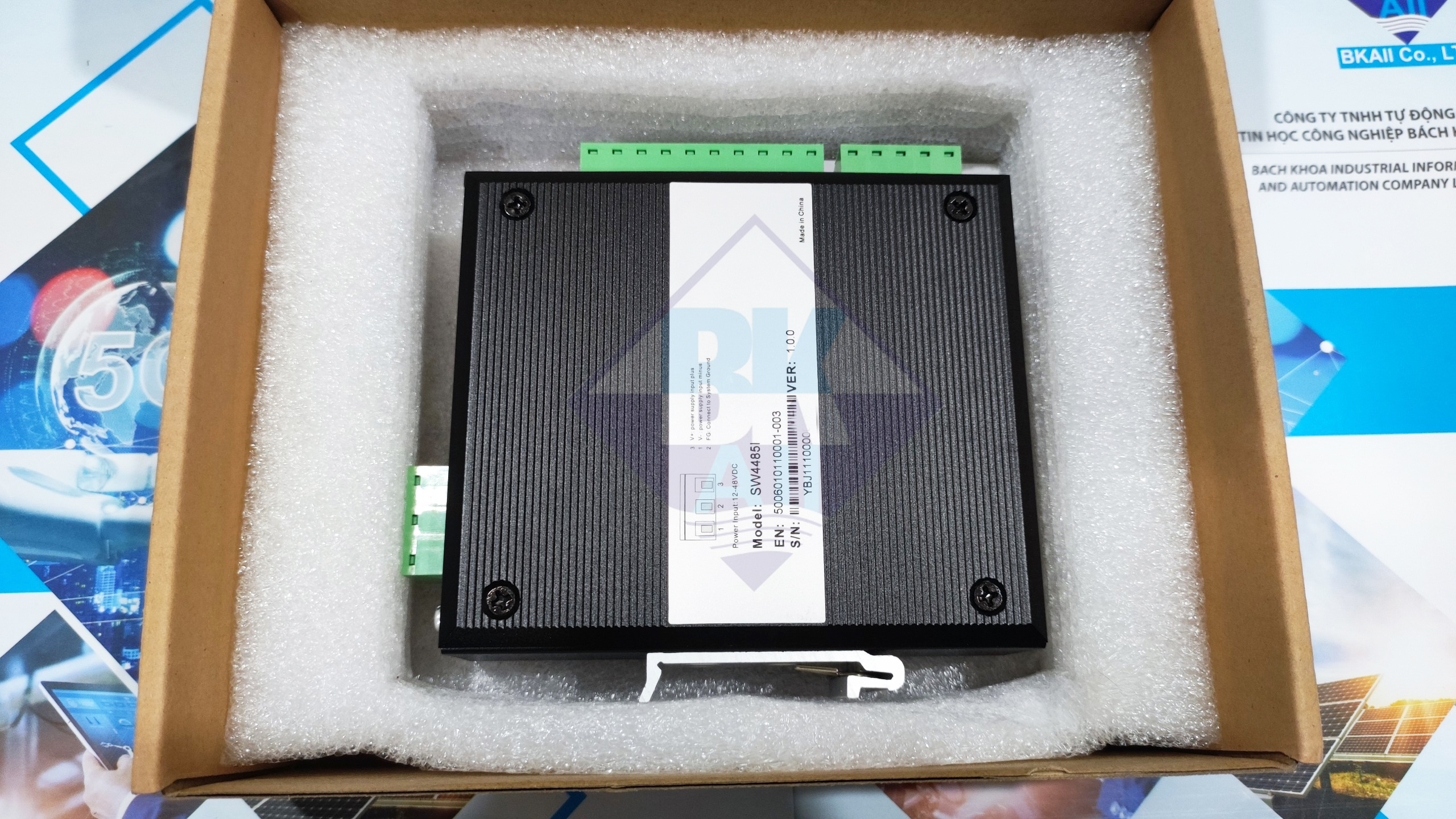

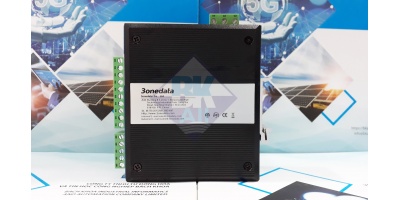

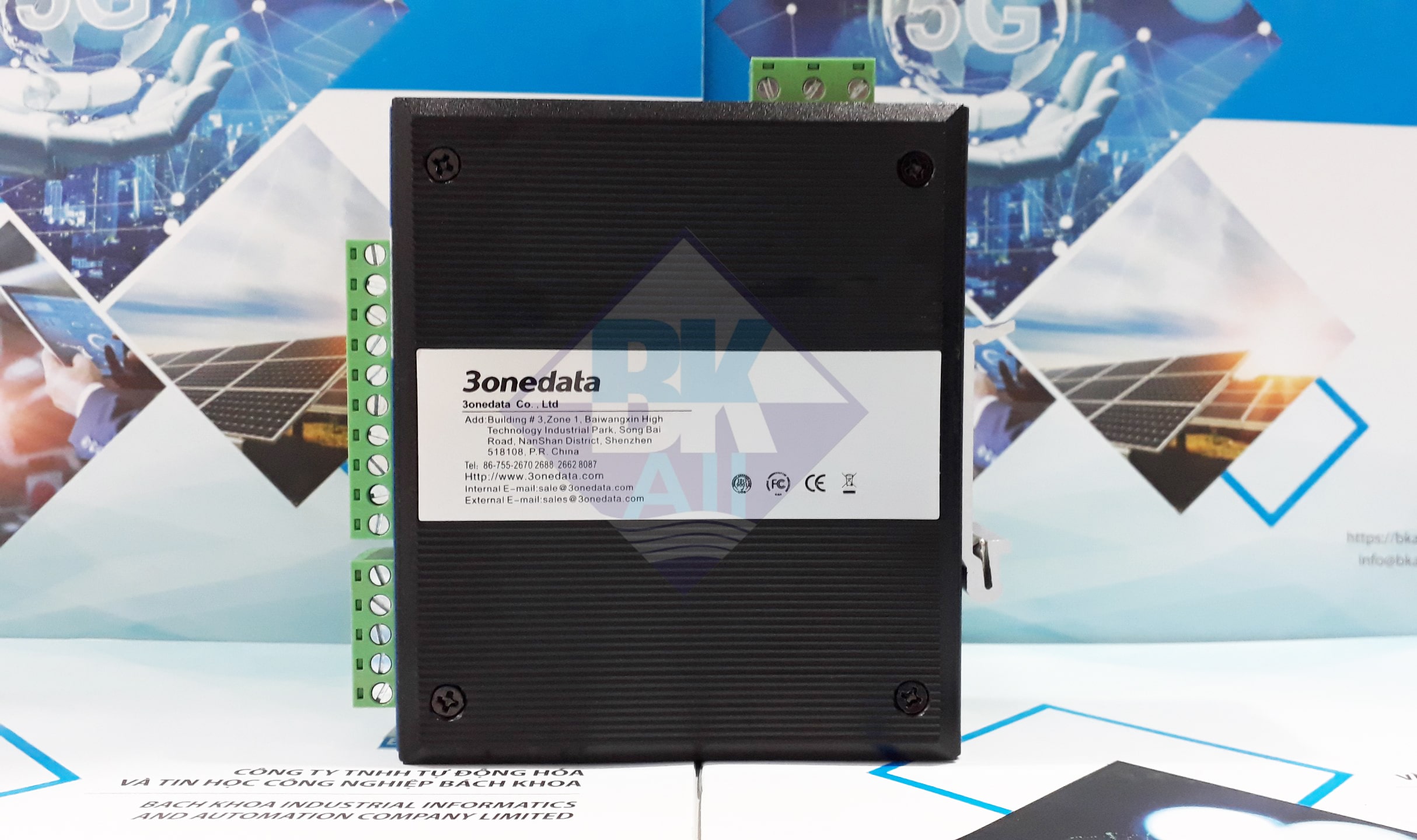

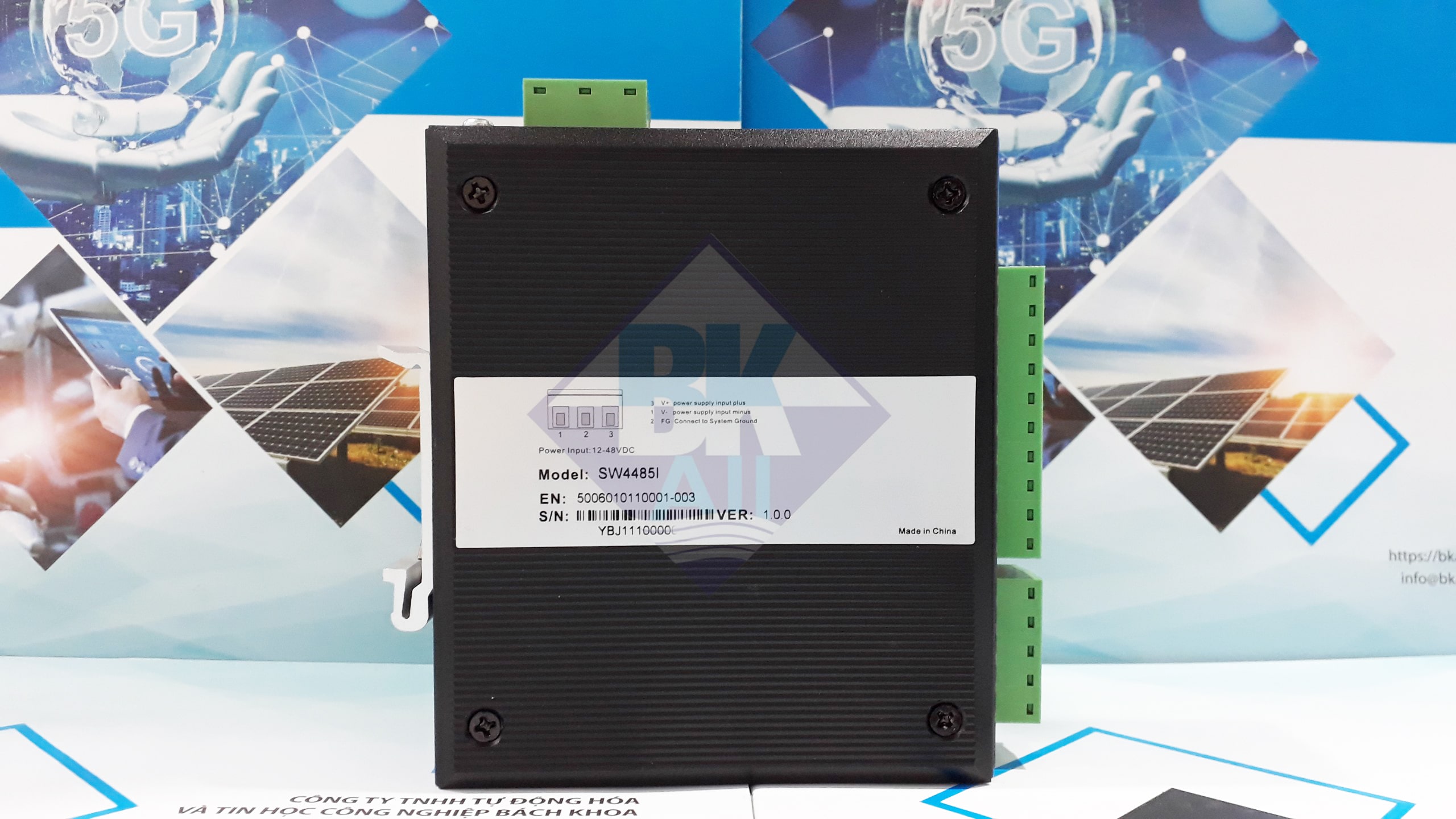

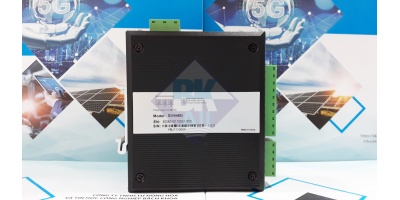

SW4485I: Bộ RS485 HUB 4 cổng

Interface Protocol: compliant with EIARS-232/48 5

Serial port number: 1 host computer RS-232 port, 1 host computer RS-485 port, 4 slave computer RS-485 ports

RS-232 signal: TxD, RxD, GND

RS-485 signal: D+, D-, GND

Parity bit: None, Even, Odd, Space, Mark

Data bit: 5bit, 6bit, 7bit, 8bit

Stop bit: 1bit, 1.5bit, 2bit

Baud rate: 300bps~115200bps

Direction control: RS-485 adopts ADDC technology

Transmission media: CAT.5E shielded twisted pair or dedicated line for RS-485

Load capacity: support 32 nodes (customizable to 128 nodes) polling

Port protection: 2KVAC isolation protection, level-4 electrostatic protection, level-2 radiated susceptibility

Transmission distance: RS-485 1200m, RS-232 is less than 15m

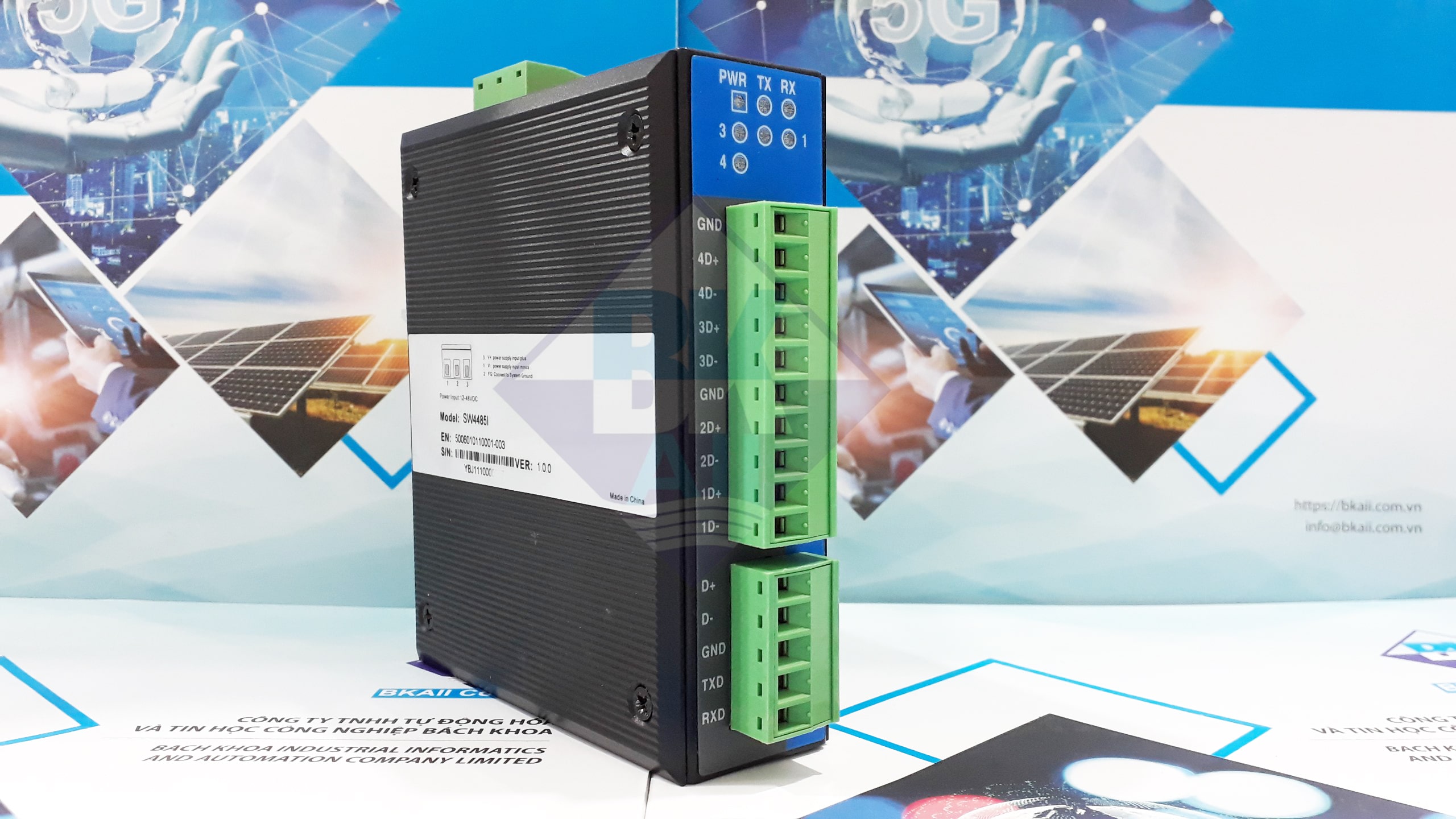

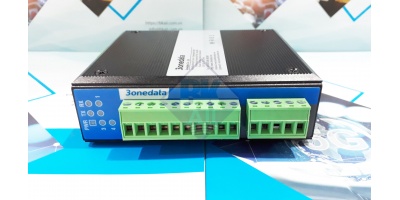

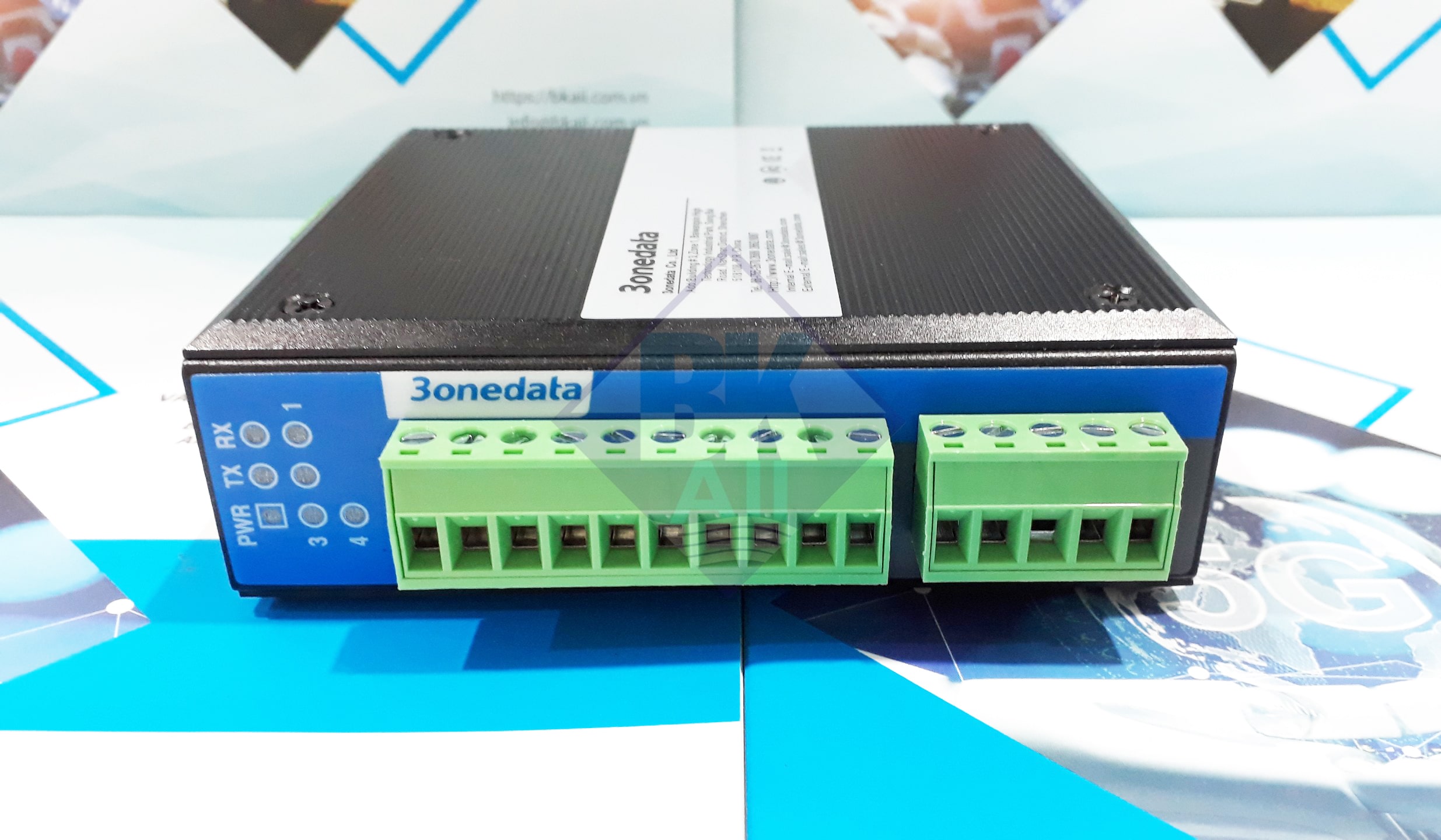

Cổng kết nối

Host computer RS-232/485: 5PIN terminal blocks

Slave computer RS-485: 10PIN terminal blocks

Đèn hiển thị

PWR: power indicator

TXD: data sending status indicator

RXD: data receiving status indicator

E1~E4: slave computer RS-485 port status indicator

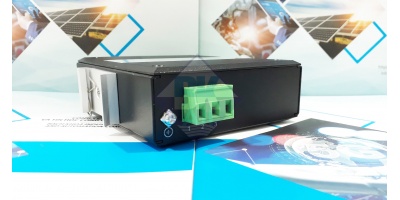

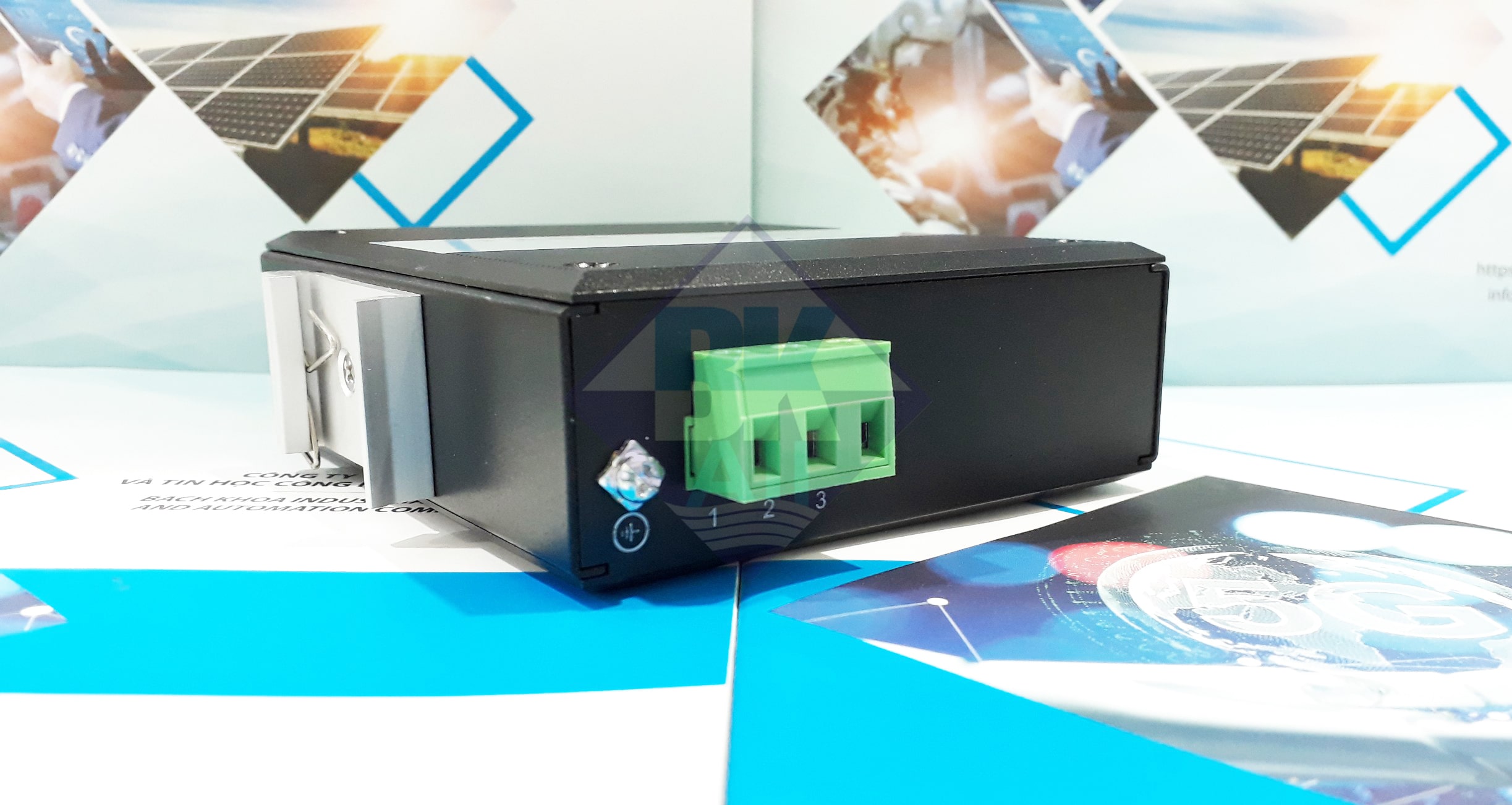

Nguồn cấp

Input voltage: 12-48VDC

No-load power: 0.696W@24VDC>

Full-load power: 0.696W@24VDC>

Thông số vật lý

Shell: IP40 protection, high-strength metal shell

Installation: DIN-rail installation

Weight: 384.8g

Dimension (L*W*H): 110mm*95mm*35mm

Môi trường

Working temperature: -40~75℃

Storage temperature: -40~85℃

Humidity: 5%~95% (no condensation)

Tiêu chuẩn

EMI: FCC Part 15, CISPR (EN55022) class A

EMS: EN61000-4-2 (ESD), Level 4

          EN61000-4-3 (RS), Level 2

Shock : IEC 60068-2-27

Free fall: IEC 60068-2-32

Vibration test: IEC 60068-2-6
