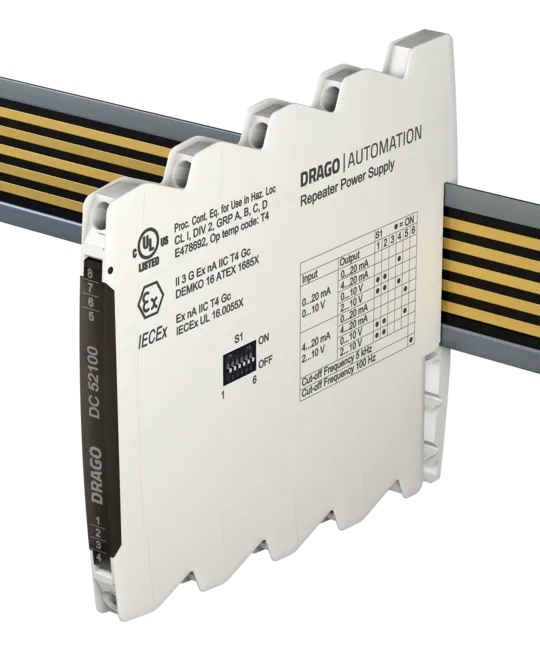

DC52100: Bộ lặp tín hiệu

Giá: Liên hệ

Nút thêm vào giỏ hàng sẽ xuất hiện sau khi bạn chọn các giá trị ở trên

DC52100: Bộ lặp tín hiệu được sản xuất tại Đức hiện đang được BKAII phân phối tại thị trường Việt Nam. DC52100 được thiết theo tiêu chuẩn công nghiệp, nhỏ gọn, dễ dàng lấy được tín hiệu về PLC, máy tính, vi xử lý, máy tính nhúng. Sản phẩm hiện đang được sử dụng trong các bài toán M2M, IoT của các lĩnh vực: Điện lực, khí tượng thủy văn, giao thông minh, hệ thống kiểm soát an ninh,…

Tính năng của sản phẩm:

Hoạt động đa năng: Nguồn điện và phân tách phạm vi đặt bộ chuyển đổi 2 dây, 3 dây và 4 dây với đầu ra dòng điện hoặc điện áp
Cài đặt tín hiệu đã hiệu chỉnh: Phạm vi đầu vào và đầu ra có thể được thiết lập bằng cách sử dụng công tắc DIP, có độ chính xác cao mà không cần điều chỉnh thêm
Cách ly 3 cổng: Bảo vệ chống lại các phép đo sai do điện áp ký sinh hoặc vòng nối đất
Thiết kế siêu mỏng: Vỏ mỏng chỉ 6,2mm để lắp thanh DIN-rail đơn giản và tiết kiệm không gian
Đầu nối In-Rail-Bus gắn ray tùy chọn: Cho phép cài đặt nhanh chóng và tiết kiệm
Phân tách bảo vệ theo chuẩn EN 61140: Bảo vệ các thiết bị hạ nguồn chống lại điện áp cao không cho phép

Thông số kỹ thuật của sản phẩm:

Input

Input signal (calibrated switchable)	0 to 20 mA, 4 to 20 mA, 0 to 10 V, 2 to 10 V
Input resistance	Current input ≤ 25 Ohm	Voltage input ≥ 100 kOhm
Overload	50 mA / 30 V
Transmitter supply (Tx)	16 V (open circuit voltage/short circuit current < 22 V/35 mA)

Output

Output signal (calibrated switchable)	0 to 20 mA, 4 to 20 mA, 0 to 10 V, 2 to 10 V
Load	Current output Voltage output	≤ 12 V (600 Ohm at 20 mA) ≤ 5 mA (2 kOhm at 10 V)
Linear transmission range	–1 to +110 %
Residual ripple	< 10 mVrms

General Data

Transmission error	< 0.1 % full scale
Temperature coefficient ¹⁾	< 100 ppm/K
Cut-off frequency -3 dB	5 kHz, 100 Hz, switchable
Response time T₉₉	150 µs, 7 ms
Test voltage	3 kV AC, 50 Hz, 1 min, Input against output against power supply
Working voltage ²⁾ (Basic Insulation)	600 V AC/DC for overvoltage category II and pollution degree 2 acc. to EN 61010-1
Protection against electrical shock ²⁾	Protective separation according to EN 61140 by reinforced insulation in accordance with EN 61010-1 up to 300 V AC/DC for overvoltage category II and pollution degree 2
Ambient temperature	Operation Transport and storage	–25 °C to +70 °C (-13 to +158 °F) –40 °C to +85 °C (-40 to +185 °F)
Power supply	24 V DC, 16.8 V to 31.2 V DC, approx. 1.3 W
EMC ³⁾	EN 61326-1
Approvals	UL (USA/Canada): UL 61010, Class I, Div. 2 ATEX / IECEx: Zone 2 (nA)
Construction	6.2 mm (0.244") housing, protection class: IP 20 mounting on 35 mm DIN rail acc. to EN 60715
Connection	Captive plus-minus clamp screws Wire cross-section max. 2.5 mm² / AWG 14 Stripped length 6 to 8 mm / 0.28 in Screw terminal torque 0.8 Nm / 7 lbf in
Weight	Approx. 70 g
