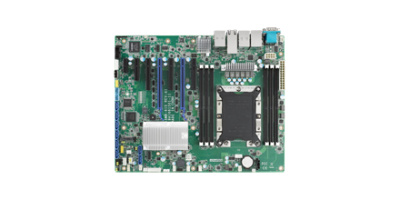

ASMB-815: LGA 3647-P0 Intel® Xeon® Scalable ATX Server Board with 6 DDR4, 5 PCIe x8 or 2 PCIe x16 and 1 PCIe x8, 8 SATA3.0, 6 USB3.0, Dual 10GbE, IPMI

asmb-815_1
asmb-815_1asmb-815_2
Giá: Liên hệ

ASMB-815: LGA 3647-P0 Intel® Xeon® Scalable ATX Server Board with 6 DDR4, 5 PCIe x8 or 2 PCIe x16 and 1 PCIe x8, 8 SATA3.0, 6 USB3.0, Dual 10GbE, IPMI của hãng Advantech hiện đang được BKAII phân phối rộng rãi tại thị trường Việt Nam. ASMB-815 được thiết kế theo tiêu chuẩn công nghiệp, nhỏ gọn, dễ dàng lấy được tín hiệu về PLC, máy tính, vi xử lý, máy tính nhúng. Sản phẩm hiện đang được sử dụng trong các bài toán M2M, IoT của các lĩnh vực: Điện lực, khí tượng thủy văn, giao thông thông minh, hệ thống kiểm soát an ninh…

Tính năng của sản phẩm:

  • ATX server board with Xeon® Scalable processors
  • DDR4 2933MHz RDIMM up to 768GB, support Intel Optane DC Persistent Memory
  • Five PCIe x8 or two PCIe x16 and 1 PCIe x8
  • Intel® X557-AT2 dual 10GbE ports
  • Eight SATA3.0 and one M.2 connectors (SATA / PCIe compatible)
  • 0 ~ 60 °C ambient operating temperature range

Thông số kỹ thuật

ASMB-815

ASMB-815-

00A2

ASMB-815I-

00A2

ASMB-815T2-

00A2

Form Factor

Form Factor

ATX

ATX

ATX

Processor System

CPU


Intel® Xeon® Scalable


Intel® Xeon® Scalable


Intel® Xeon® Scalable

CPU TDP

Up to 205W

Up to 205W

Up to 205W

UPI

Up to 10.4 GT/s

Up to 10.4 GT/s

Up to 10.4 GT/s

Frequency

Up to 3.6GHz

Up to 3.6GHz

Up to 3.6GHz

Core Number

Up to 28 cores

Up to 28 cores

Up to 28 cores

L3 Cache

38.5 MB

38.5 MB

38.5 MB

BIOS

AMI SPI 256 Mbit

AMI SPI 256 Mbit

AMI SPI 256 Mbit

Chipset

Intel C621

Intel C621

Intel C622

Integrated Graphics

-

-

-

DMI

Gen3 x4

Gen3 x4

Gen3 x4

QPI

10.4 GT/s

10.4 GT/s

10.4 GT/s

Memory

Capacity

Up to 384 GB

Up to 384 GB

Up to 384 GB

Technology

DDR4 ECC-REG

2133/2400/2666

DDR4 ECC-REG

2133/2400/2666

DDR4 ECC-REG

2133/2400/2666

Socket

6 x 288-pin DIMM

6 x 288-pin DIMM

6 x 288-pin DIMM

ECC Support

Yes

Yes

Yes

REG Support

Yes

Yes

Yes

Display

Controller

ASPEED AST2500

ASPEED AST2500

ASPEED AST2500

Graphic Memory

Onboard memory 64MB

Onboard memory 64MB

Onboard memory 64MB

Multiple Display

-

-

-

Display Interface

VGA: Up to 1920 x 1200

VGA: Up to 1920 x 1200

VGA: Up to 1920 x 1200

Expansion Interface

PCI Express x 16

2 (or 4 PCIe x8)

2 (or 4 PCIe x8)

2 (or 4 PCIe x8)

PCI Express x 8

2 (Gen3)

2 (Gen3)

2 (Gen3)

PCI Express x 4

1

1

1

PCI Express x 1

1

1

1

PCI

-

-

-

SMBus

1

1

1

PME

-

-

-

Ethernet

Controller

LAN1: Intel I210AT,

LAN2: Intel I210AT,

LAN5: Realtek 8201EL

LAN1: Intel I210AT,

LAN2: Intel I210AT,

LAN5: Realtek 8201EL

LAN1: Intel I210AT,

LAN2: Intel I210AT,

LAN3: Intel X557-AT2,

LAN4: Intel X557-AT2,

LAN5: Realtek 8201EL

Connector

10/100/1000 Mbps

10/100/1000 Mbps

10/100/1000 Mbps & 10G Base-T

Speed

3 x RJ45

3 x RJ45

5 x RJ45

Watchdog Timer

Output

System Reset

System Reset

System Reset

Interval

Programmable 1 ~ 255 sec/min

Programmable 1 ~ 255 sec/min

Programmable 1 ~ 255 sec/min

I/O

COM Port

1 x RS232

1 x RS232

1 x RS232

GPIO

8-bit

8-bit

8-bit

LPT

-

-

-

PS/2 Keyboard/Mouse

1

1

1

SAS controller

-

-

-

SATA

8 x SATAIII (RAID 0,1,5,10)

8 x SATAIII (RAID 0,1,5,10)

8 x SATAIII (RAID 0,1,5,10)

SPDIF

-

-

-

System Fan

5

5

5

USB2.0

5 (1 Type-A)

5 (1 Type-A)

5 (1 Type-A)

USB3.0

2

2

2

SAS Port

-

-

-

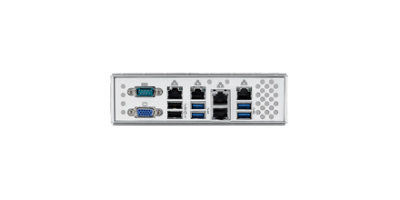

Rear I/O Interface

Display

-

-

-

LAN

3 (One is for remote IPMI/iKVM consloe Only and doesn't have LAN function)

3 (One is for remote IPMI/iKVM consloe Only and doesn't have LAN function)

5 (One is for remote IPMI/iKVM consloe Only and doesn't have LAN function)

USB3.0

4

4

4

USB2.0

2

2

2

COM

1

1

1

PS/2

-

-

-

DVI

-

-

-

Ethernet

5

5

5

VGA

1

1

1

Power Requirement

Voltage

+12 V/+5 V/+3.3 V/+5

VSB/V12_8P/-12 V/ Total

+12 V/+5 V/+3.3 V/+5

VSB/V12_8P/-12 V/ Total

+12 V/+5 V/+3.3 V/+5

VSB/V12_8P/-12 V/ Total

Current

2.77A/7.01A/0.58A

/0.13A/0.06A/17

2.77A/7.01A/0.58A

/0.13A/0.06A/17

2.77A/7.01A/0.58A

/0.13A/0.06A/17

Environment

Operating-Temperature

0 ~ 60° C (32 ~ 140° F)

0 ~ 60° C (32 ~ 140° F)

0 ~ 60° C (32 ~ 140° F)

Non-Operational Temperature

-40 ~ 85° C (-40 ~ 185° F)

-40 ~ 85° C (-40 ~ 185° F)

-40 ~ 85° C (-40 ~ 185° F)

Non-Operating Vibration

3.5 Grms

3.5 Grms

3.5 Grms

Physical Characteristics

Dimensions (LxW)

304.8 x 244 mm (12" x 9.6")

304.8 x 244 mm (12" x 9.6")

304.8 x 244 mm (12" x 9.6")

Weight

0.91 kg

0.91 kg

0.91 kg

Certification

EMC

CE/FCC

CE/FCC

CE/FCC

Management Solution

Software

IPMI 2.0

IPMI 2.0

IPMI 2.0

Out of band remote management

Realtek 8201F

Realtek 8201F

Realtek 8201F

"BKAII -Thiết bị truyền thông TỐT nhất với giá CẠNH TRANH nhất!"

Downloads asmb-815_ds.pdf
