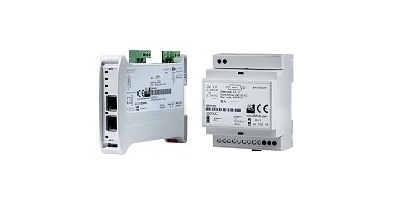

HD67673-MSTP-A1 ADFweb – Converter BACnet MS/TP Slave sang Modbus TCP Master

HD67673-MSTP-A1 là bộ chuyển đổi giao thức của ADFweb, hoạt động như BACnet MS/TP Slave ở phía RS485 và Modbus TCP Master ở phía Ethernet. Thiết bị cho phép một BACnet MS/TP Master giao tiếp với các thiết bị trường sử dụng Modbus TCP Slave (Modbus TCP Server), thực hiện trao đổi và chuyển đổi dữ liệu giữa hai giao thức BACnet MS/TP và Modbus TCP.

ADFweb HD67673-MSTP-A1 hỗ trợ một cổng RS485 cho BACnet MS/TP với tốc độ truyền lên đến 115200 bps và một cổng Ethernet 10/100Base-T cho Modbus TCP. Thiết bị sử dụng nguồn 8–24 VAC hoặc 12–35 VDC, hỗ trợ nhiệt độ hoạt động rộng -40 đến +85°C và có thể lắp đặt trên DIN Rail 35 mm, đáp ứng yêu cầu triển khai trong môi trường công nghiệp.

BKAII hiện phân phối HD67673-MSTP-A1 tại Việt Nam, hỗ trợ tư vấn lựa chọn và kết nối bộ chuyển đổi phù hợp khi cần tích hợp thiết bị BACnet MS/TP vào hệ thống Modbus TCP hoặc hệ thống tự động hóa và quản lý tòa nhà.

• Series chuyên sâu – BACnet: Tiêu chuẩn truyền thông cho BMS & HVAC
• Series: Giải phẫu Modbus – Từ cơ bản đến chuyên sâu

Mô hình kết nối và luồng dữ liệu của HD67673-MSTP-A1

Để hiểu rõ cách hoạt động của HD67673-MSTP-A1, có thể hình dung thiết bị nằm giữa hai mạng truyền thông: BACnet MS/TP qua RS485 ở một phía và Modbus TCP qua Ethernet ở phía còn lại. Trong mô hình này, thiết bị BACnet đóng vai trò BACnet MS/TP Master, còn thiết bị trường phía Ethernet phải hỗ trợ Modbus TCP Slave (Modbus TCP Server).

Mô hình kết nối:

1. Vai trò của từng thiết bị

Trong mô hình trên, mỗi thiết bị đảm nhiệm một vai trò khác nhau:

• Thiết bị BACnet MS/TP Master: giao tiếp với HD67673-MSTP-A1 qua đường truyền RS485 và gửi các yêu cầu đọc/ghi dữ liệu theo giao thức BACnet MS/TP.
• HD67673-MSTP-A1: ở phía BACnet, thiết bị hoạt động như BACnet MS/TP Slave; ở phía Ethernet, thiết bị hoạt động như Modbus TCP Master. Thiết bị thực hiện nhiệm vụ trao đổi và chuyển đổi dữ liệu giữa hai giao thức.
• Thiết bị trường: kết nối với HD67673-MSTP-A1 qua Ethernet và phải hỗ trợ Modbus TCP Slave, còn được gọi là Modbus TCP Server.

2. Luồng dữ liệu

Luồng dữ liệu có thể hiểu theo trình tự: thiết bị BACnet MS/TP Master → RS485 → HD67673-MSTP-A1 → Ethernet/Modbus TCP → thiết bị trường Modbus TCP Slave (Server).

Khi thiết bị BACnet MS/TP Master yêu cầu dữ liệu, yêu cầu này được truyền qua RS485 đến HD67673-MSTP-A1. Converter nhận và xử lý yêu cầu BACnet, sau đó thực hiện giao tiếp với thiết bị trường thông qua Modbus TCP trên mạng Ethernet. Vì HD67673-MSTP-A1 đóng vai trò Modbus TCP Master, thiết bị này chủ động gửi yêu cầu đến Modbus TCP Slave/Server để đọc hoặc ghi dữ liệu.

Sau khi thiết bị trường trả về dữ liệu Modbus TCP, HD67673-MSTP-A1 xử lý dữ liệu và cung cấp dữ liệu tương ứng cho phía BACnet MS/TP. Nhờ đó, thiết bị BACnet MS/TP Master có thể trao đổi dữ liệu với thiết bị trường Modbus TCP mà không cần trực tiếp hỗ trợ giao thức Modbus TCP.

3. Điểm cần lưu ý về Master và Slave

Một điểm quan trọng cần lưu ý là vai trò Master/Slave của HD67673-MSTP-A1 thay đổi theo từng phía giao tiếp. Ở cổng RS485, HD67673-MSTP-A1 là BACnet MS/TP Slave và thiết bị BACnet bên ngoài là Master. Trong khi đó, ở cổng Ethernet, HD67673-MSTP-A1 là Modbus TCP Master và thiết bị trường là Modbus TCP Slave/Server.

Do đó, không nên hiểu đơn giản rằng HD67673-MSTP-A1 chỉ là một thiết bị “Master” hoặc “Slave”. Vai trò của thiết bị được xác định riêng trên từng giao thức: BACnet MS/TP Slave ở phía RS485 và Modbus TCP Master ở phía Ethernet.

Thông số kỹ thuật của sản phẩm:­­
