Phần 4 – Thiết kế mạng Ethernet/IP chuẩn công nghiệp

Topology – Switch – VLAN – QoS – IGMP – Cáp – Khoảng cách – Lỗi thiết kế

1. Mở đầu – Khi giao thức đúng nhưng mạng sai

Ở các phần trước, chúng ta đã lần lượt hiểu:

• Phần 1: Ethernet/IP là gì, vai trò của CIP trong tự động hóa
• Phần 2: Kiến trúc Scanner – Adapter, Producer / Consumer
• Phần 3: Các cơ chế truyền thông: Implicit, Explicit, Class – Instance – Attribute

Tuy nhiên, trong thực tế triển khai, rất nhiều hệ thống vẫn gặp lỗi như mất gói I/O, PLC timeout, robot giật, mạng chập chờn khi mở rộng, broadcast hoặc multicast tràn lan. Nguyên nhân thường không nằm ở giao thức Ethernet/IP, mà đến từ việc thiết kế hạ tầng mạng chưa đúng chuẩn công nghiệp.

Ethernet/IP sử dụng nền tảng Ethernet tiêu chuẩn nhưng yêu cầu rất cao về độ trễ, tính xác định thời gian, quản lý multicast và khả năng chịu lỗi. Thông qua phần này, BKAII hy vọng sẽ giúp bạn xây dựng một mạng Ethernet/IP ổn định, mở rộng tốt và dễ vận hành.

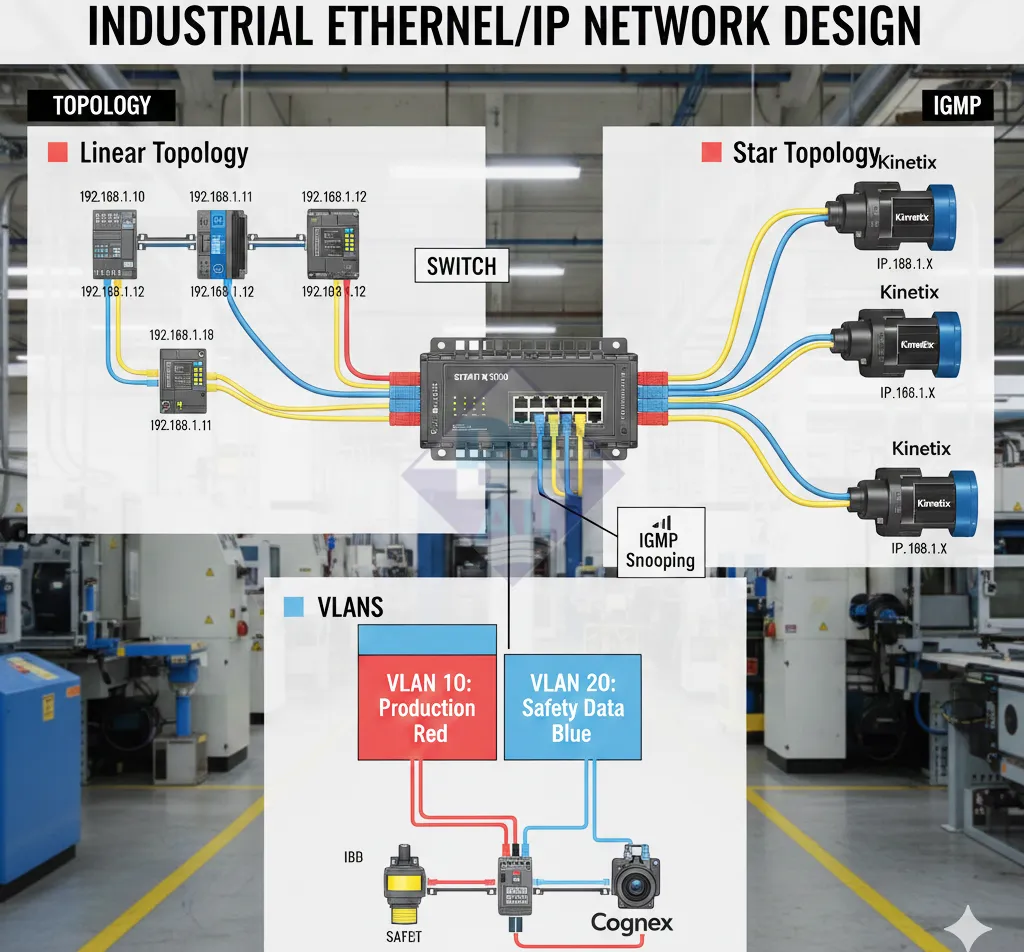

2. Lựa chọn Topology mạng cho Ethernet/IP

2.1. Star Topology (Hình sao)

Mô hình: Tất cả thiết bị kết nối về switch trung tâm.

• Ưu điểm: Dễ mở rộng, dễ kiểm soát lỗi, hiệu suất ổn định
• Nhược điểm: Phụ thuộc switch trung tâm
• Ứng dụng: Cell sản xuất, dây chuyền tự động hóa

2.2. Line Topology (Daisy Chain)

Mô hình: Thiết bị nối chuỗi qua cổng Ethernet tích hợp.

• Ưu điểm: Tiết kiệm switch và cáp
• Nhược điểm: Độ trễ tăng, khó mở rộng, rủi ro khi đứt một điểm
• Ứng dụng: Hệ thống nhỏ, ít thiết bị

2.3. Ring Topology (MRP / DLR)

Mô hình: Kết nối vòng khép kín, tự phục hồi khi lỗi.

• Ưu điểm: Độ tin cậy cao, phục hồi nhanh
• Nhược điểm: Cấu hình phức tạp
• Ứng dụng: Dây chuyền liên tục, uptime cao

3. Lựa chọn Switch công nghiệp cho Ethernet/IP

3.1. Yêu cầu kỹ thuật

• IGMP Snooping / Querier
• QoS (802.1p / DSCP)
• VLAN
• Nhiệt độ công nghiệp
• Redundancy (RSTP, MRP, DLR)

3.2. Managed vs Unmanaged

Khuyến nghị: Ethernet/IP nên sử dụng Managed Switch.

4. VLAN – Phân tách lưu lượng mạng

VLAN giúp tách I/O real-time khỏi IT traffic, giảm broadcast và tăng bảo mật.

• VLAN 10: PLC + I/O
• VLAN 20: HMI + SCADA
• VLAN 30: IT / Camera

5. QoS – Ưu tiên dữ liệu thời gian thực

QoS giúp ưu tiên Implicit Messaging, giảm jitter và độ trễ.

6. IGMP Snooping – Kiểm soát Multicast

Ethernet/IP I/O sử dụng UDP Multicast. Nếu không bật IGMP Snooping, multicast sẽ flood toàn mạng gây mất ổn định.

7. Cáp mạng – Khoảng cách – Chuẩn vật lý

7.1. Cáp đồng

• Cat5e: ≤ 100m
• Cat6 / Cat6A: Khuyến nghị
• Shielded cho môi trường nhiễu

7.2. Cáp quang

• Single-mode: khoảng cách km
• Multi-mode: 300–550m

8. Các lỗi thiết kế phổ biến trong mạng Ethernet/IP

Trong quá trình triển khai thực tế, rất nhiều sự cố Ethernet/IP không xuất phát từ PLC, thiết bị I/O hay cấu hình phần mềm, mà đến từ những sai sót ngay ở tầng hạ tầng mạng. Dưới đây là các lỗi phổ biến nhất mà các bạn sẽ thường gặp tại nhà máy.

8.1. Sử dụng switch văn phòng thay cho switch công nghiệp

Nhiều hệ thống ban đầu tận dụng switch IT thông thường để tiết kiệm chi phí. Tuy nhiên, switch văn phòng thường không hỗ trợ đầy đủ các chức năng quan trọng cho Ethernet/IP như IGMP Snooping, QoS, VLAN, Redundancy và khả năng hoạt động bền bỉ trong môi trường nhiệt độ cao, rung động, bụi và nhiễu điện từ.

Hậu quả thường gặp:

• Multicast flood gây nghẽn mạng khi hệ thống mở rộng
• Độ trễ không ổn định, mất gói I/O
• Switch treo, reset ngẫu nhiên do môi trường công nghiệp

Ví dụ: Một dây chuyền sử dụng PLC Allen-Bradley kết nối hơn 30 remote I/O qua switch văn phòng. Khi số lượng thiết bị tăng, mạng xuất hiện jitter, PLC báo timeout do multicast tràn toàn mạng.

Khuyến nghị: Sử dụng managed switch công nghiệp chuyên dụng,  hỗ trợ đầy đủ multicast, QoS và VLAN.

8.2. Không bật IGMP Snooping

Ethernet/IP sử dụng UDP Multicast cho truyền dữ liệu I/O (Implicit Messaging). Nếu switch không bật IGMP Snooping, tất cả gói multicast sẽ bị phát tán tới mọi cổng, kể cả những thiết bị không liên quan.

Hậu quả thường gặp:

• Tăng tải CPU cho PLC, HMI và thiết bị mạng
• Dễ gây trễ, mất gói trong mạng lớn
• Khó mở rộng hệ thống

Ví dụ: Khi thêm một robot mới vào mạng, toàn bộ hệ thống bắt đầu xuất hiện hiện tượng chập chờn do multicast traffic tăng gấp đôi.

Khuyến nghị: Luôn bật IGMP Snooping và cấu hình IGMP Querier nếu mạng không có router layer 3.

8.3. Không phân VLAN

Việc để toàn bộ thiết bị (PLC, I/O, HMI, SCADA, camera, IT) chung một broadcast domain làm tăng broadcast traffic và tiềm ẩn rủi ro bảo mật.

Hậu quả thường gặp:

• Broadcast storm ảnh hưởng tới dữ liệu thời gian thực
• Khó quản lý và bảo trì hệ thống
• Nguy cơ truy cập trái phép từ mạng IT

Ví dụ: Camera IP phát sinh lưu lượng lớn làm ảnh hưởng đến gói I/O của PLC.

Khuyến nghị: Phân VLAN theo chức năng: VLAN điều khiển, VLAN giám sát, VLAN IT.

8.4. Loop mạng không được kiểm soát

Kết nối vòng lặp không được cấu hình cơ chế chống loop (RSTP, MRP, DLR) có thể gây broadcast storm trong vài giây, làm sập toàn bộ mạng.

Hậu quả thường gặp:

• Mất toàn bộ kết nối PLC – I/O
• PLC báo lỗi truyền thông hàng loạt
• Khó xác định nguyên nhân nếu không có giám sát mạng

Ví dụ: Kỹ thuật viên vô tình cắm thêm một sợi patch cord tạo loop khiến toàn bộ dây chuyền dừng hoạt động.

Khuyến nghị: Luôn kích hoạt cơ chế chống loop và thiết kế topology rõ ràng.

8.5. Sử dụng cáp mạng kém chất lượng hoặc sai chuẩn

Cáp mạng trong môi trường công nghiệp chịu ảnh hưởng của nhiễu điện từ, rung động, dầu, hóa chất và nhiệt độ. Việc sử dụng cáp rẻ tiền hoặc không shield dễ gây suy hao tín hiệu và lỗi ngẫu nhiên khó chẩn đoán.

Hậu quả thường gặp:

• Mất gói không ổn định
• Lỗi CRC, retry tăng cao
• Sự cố phát sinh theo thời gian

Ví dụ: Một tuyến cáp đi gần biến tần không có shield gây nhiễu, PLC mất kết nối ngắt quãng vào giờ cao tải.

Khuyến nghị: Sử dụng cáp Cat6/Cat6A shielded, đầu nối công nghiệp và tuân thủ bán kính uốn, khoảng cách nguồn nhiễu.

9. Checklist thiết kế nhanh Ethernet/IP

• Chọn topology phù hợp
• Managed switch
• IGMP Snooping
• VLAN + QoS
• Cáp đạt chuẩn
• Dự phòng nếu cần

10. Kết luận

Trong hệ thống Ethernet/IP, giao thức chỉ là một phần của bài toán. Một mạng được cấu hình đúng về Scanner – Adapter, Implicit Messaging hay CIP sẽ không thể vận hành ổn định nếu hạ tầng mạng được thiết kế kém: topology không phù hợp, switch không hỗ trợ multicast, không phân tách VLAN, không kiểm soát QoS hoặc sử dụng cáp không đạt chuẩn công nghiệp.

Thiết kế mạng Ethernet/IP cần được tiếp cận như một bài toán hệ thống, nơi mỗi thành phần đều ảnh hưởng trực tiếp đến độ trễ, độ ổn định và khả năng mở rộng lâu dài của dây chuyền. Việc lựa chọn topology hợp lý (star, line, ring), sử dụng managed switch công nghiệp, cấu hình VLAN để phân tách lưu lượng, kích hoạt QoS để ưu tiên dữ liệu thời gian thực và đặc biệt là kiểm soát multicast bằng IGMP Snooping chính là nền tảng để đảm bảo dữ liệu I/O được truyền một cách chính xác, liên tục và có tính xác định thời gian.

Ngoài yếu tố logic mạng, tầng vật lý cũng đóng vai trò không kém phần quan trọng. Cáp mạng đạt chuẩn, chống nhiễu tốt, tuân thủ khoảng cách truyền dẫn và bố trí tuyến cáp hợp lý giúp giảm thiểu lỗi ngẫu nhiên, suy hao tín hiệu và sự cố khó chẩn đoán trong quá trình vận hành thực tế.

Một hệ thống Ethernet/IP được thiết kế đúng ngay từ đầu không chỉ giúp giảm rủi ro downtime, tăng tuổi thọ thiết bị, mà còn tạo nền tảng vững chắc cho việc mở rộng hệ thống, tích hợp thêm robot, camera, SCADA hoặc nền tảng IIoT trong tương lai.

Ở các phần tiếp theo của series, BKAII sẽ cùng các bạn sâu hơn vào các yếu tố ảnh hưởng đến hiệu năng mạng Ethernet/IP như RPI, băng thông, tải multicast, độ trễ, cũng như các phương pháp tối ưu và chẩn đoán sự cố ngoài hiện trường – giúp bạn không chỉ thiết kế đúng mà còn vận hành hệ thống một cách bền vững và hiệu quả.
