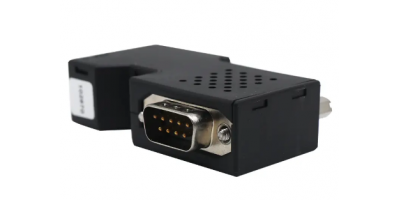

ODOT-S7MPIV2.0: PPI/MPI/PROFIBUS Interface To EtherNet

ODOT-S7MPIV2.0 PPI/MPI/PROFIBUS Interface To EtherNet của hãng ODOT hiện đang được BKAII phân phối rộng rãi tại thị trường Việt Nam. ODOT-S7MPIV2.0 được thiết kế theo tiêu chuẩn công nghiệp, nhỏ gọn, dễ dàng lấy được tín hiệu về PLC, máy tính, vi xử lý, máy tính nhúng. Sản phẩm hiện đang được sử dụng trong các bài toán M2M, IoT của các lĩnh vực: Điện lực, khí tượng thủy văn, giao thông thông minh, hệ thống kiểm soát an ninh,…

Tính năng của sản phẩm:

• Installed on the PPI/MPI/PROFIBUS communication port of PLC, generally without external powersupply
• Support Siemens S7 Ethernet communication drivers, including MicroWIN,STEP7, TIA Portal, WinCC etc.
• Integrated with Modbus-TCP server, Modbus data area can be automatically or edited to map to register S7-200/300/400
• S7TCP connection and Modbus-TCP communication can be realized simultaneously
• Up to 32 host computer connections are supported
• MPI to S7 Ethernet/Modbus-TCP converter
• Supports One-Key reset

Mô hình ứng dụng:

Thông số kỹ thuật của sản phẩm:

Mechanical

• Installation: Plug and Play
• Weight: 60g
• Dimension: 65*30*17mm
• Operating Temperature: 0 〜60℃
• Humidity: 5 〜95%(No Condensation)
• Input Voltage: 24 VDC±20%
• (Usually no need external power supply)
• Power Supply Mode: Direct Power Supply from PLC Communication Port
• Power: Max.l00mA@24V>

Ethernet Interface

• Protocol: S7 Ethernet, Modbus-TCP
• TCP Connections: Max. 32
• Ethernet Port Quantity: 1
• Rate: 10/100Mbps, Self-Adaption MDI/MDIX
• Interface: 8PinRj45

X2 Interface

• Interface Type: DB9⑴
• Baud Rate: 9.6K~1.5Mbps
• Connectable Device: Connect to Siemens' Communication Equipmentsuch asTouch Screen, CP5611 Communication Card, etc

S7 Interface

• Supported Protocol: PPI/MPI/PROFIBUS
• Interface Type: Db9(l)
• Baud Rate: 9.6k-l.5Mbps, Self-Adaption

Others

• Certificate: EMS,CE
• Provide Web Configuration: Default 192.168.1.188
• Provide Interface Driver Files: NetS7PD
• Provide Testing Software: NetDevice
