Hiện nay, công ty BKAII là nhà cung cấp giải pháp và thiết bị độc quyền của hãng Four-Faith tại thị trường Việt Nam. Với mong muốn đưa tới quý khách hàng những giải pháp cải tiến cho các hệ thống SCADA truyền thống hiện tại. Với kinh nghiệm lâu năm trong lĩnh vực giải pháp, chúng tôi xin trân trọng giới thiệu tới quý khách hàng, các kỹ sư giải pháp mô hình kết nối các Recloser  hiện nay với hệ thống SCADA bằng modem ip F3425 3G Router với giao diện kết nối GPRS-RJ45.

Đối với các vị trí Recloser  có hỗ trợ giao thức truyền thông IEC 60870-5-104, sử dụng thiết bị Modem ip F3125 gprs router 3G/GPRS-RJ45, kết nối qua giao thức IEC 60870-5-104 theo chuẩn truyền thông TCP/IP. Modem ip F3425 3G Router là thiết bị đầu cuối di động, cung cấp chức năng truyền dữ liệu qua mạng GPRS theo chuẩn TPC/IP. Modem sẽ thiết lập đường truyền VPN với thiết bị Load Balancing Router tại trung tâm theo cơ chế PPTP VPN, L2TP VPN, IPsec hoặc OpenVPN.

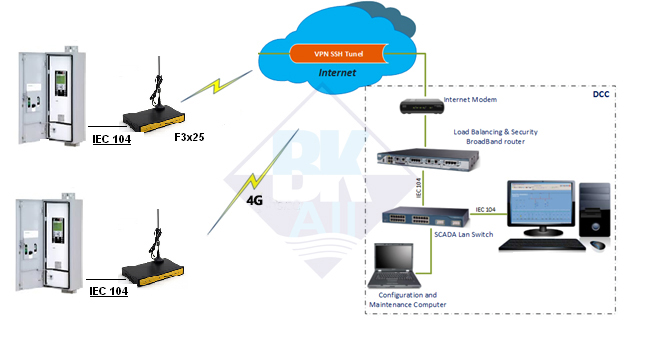

Giải pháp được sử dụng để kết nối các Recloser vào hệ thống SCADA. Mô hình hệ thống như sau:

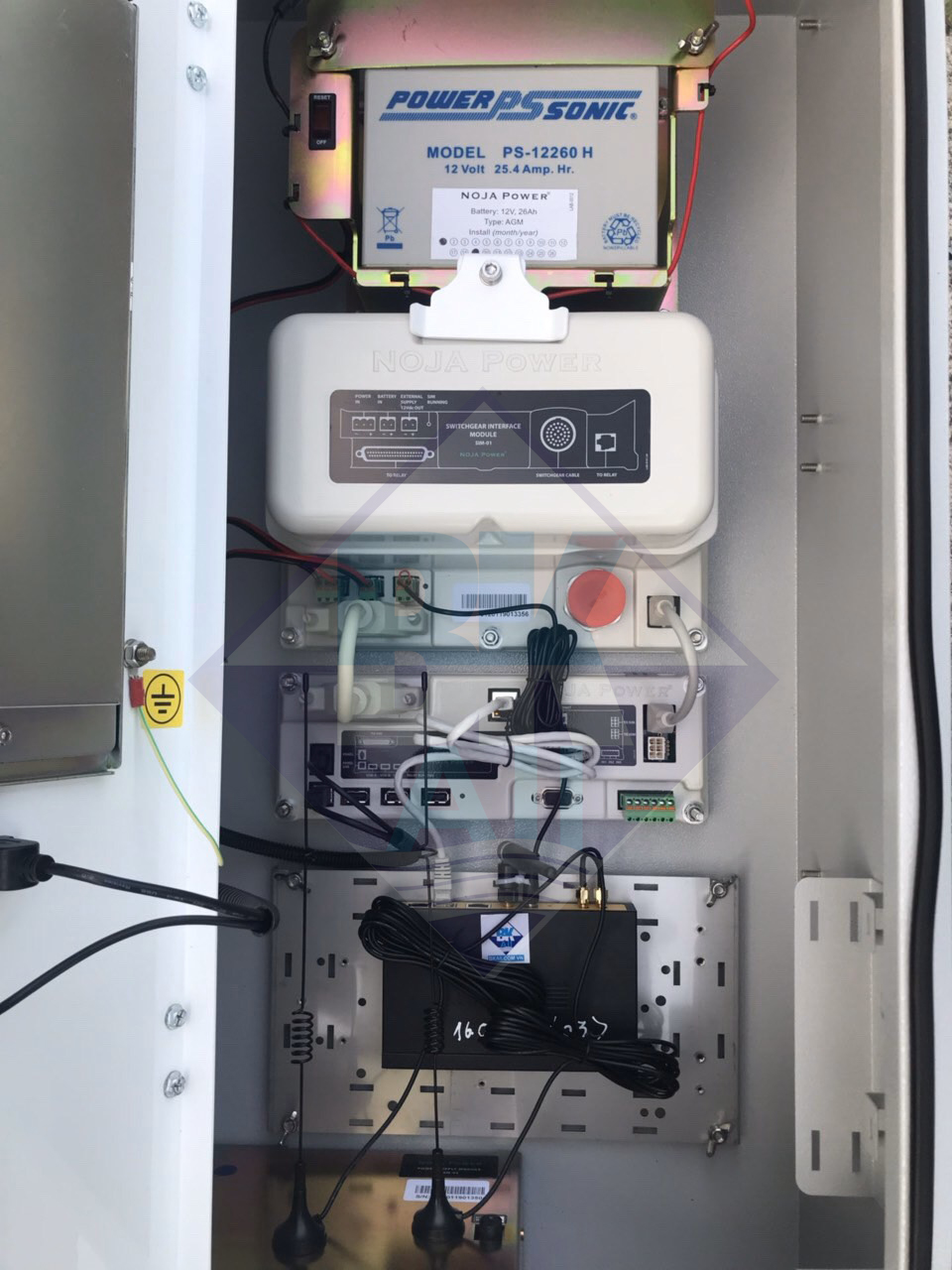

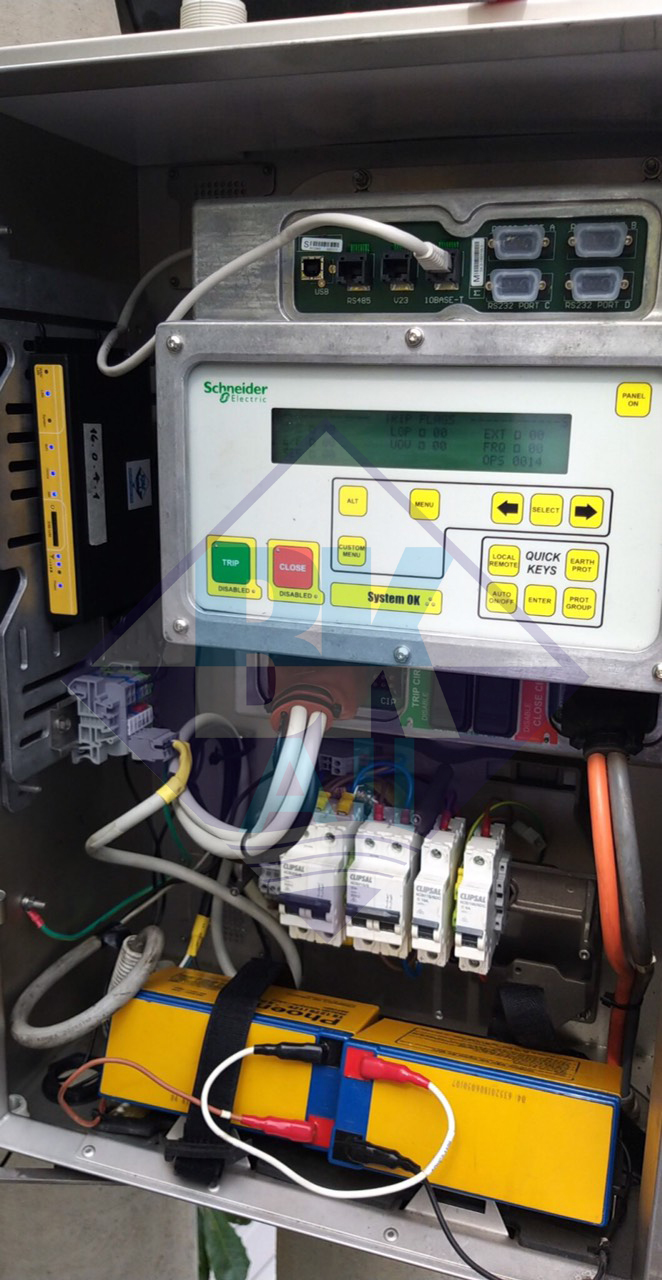

Tại các Recloser, cấu hình các thông số truyền thông theo giao thức IEC 104. Kết nối cáp tín hiệu từ cổng RJ45 của Recloser đến cổng RJ45 của Modem IP F3425 3G router. Lắp đặt ăng ten để thu tín hiệu di động ngoài tủ điều khiển, đấu nối cáp dẫn sóng ăng ten vào modem, đấu nối nguồn 12VDC cho modem từ nguồn phụ của tủ điều khiển Recloser. Modem sử dụng SIM của các nhà cung cấp dịch vụ hiện có (Vina, Mobi, Viettel).

Thiết lập giao thức IEC104 qua thiết bị Gateway, tín hiệu truyền thông theo giao thức IEC 104 theo chuẩn TPC/IP. Thiết lập giao thức mạng SSHVPN của modem hoạt động trên môi trường Internet không dây qua mạng 3G/GPRS.

Tại phòng điều khiển trung tâm, sử dụng thiết bị Load Balancing Security BroadBand Router hỗ trợ kết nối đa điểm VPN, kết nối với Internet băng thông rộng (FTTH) với địa chỉ IP tỉnh. Thiết bị này đóng vai trò TCP/Server.

Thiết lập mạng riêng ảo (VPN) theo cơ chế VPN client - VPN Server từ các Modem Router tại trạm với thiết bị Load Balancing Security BroadBand Router tại trung tâm. Từ thiết bị Load Balancing VPN Router định tuyến địa chỉ IP được cấp phát qua VPN để kết nối với mạng LAN SCADA; thiết lập Firewall tại Router theo cơ chế kiểm tra trạng thái gói tin, lọc địa chỉ IP và lọc địa chỉ MAC của thiết bị.

Để biết thêm chi tiết về sản phẩm và giải pháp, xin vui lòng liên hệ với BKAII
