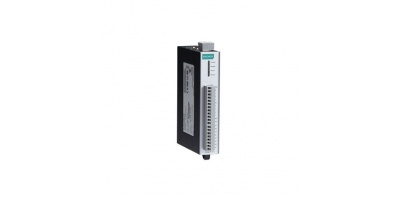

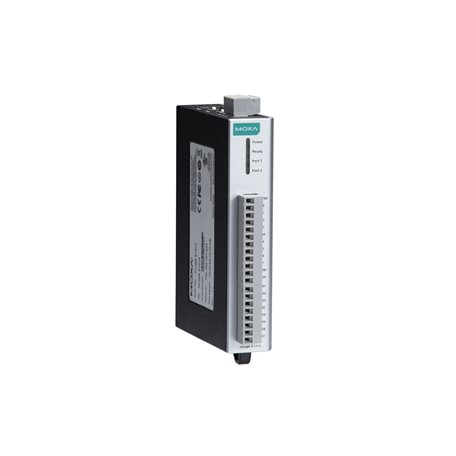

ioLogik E1242-T: Universal I/O, 4 AIs, 4 DIs, 4 DIOs, -40 đến 75°C

ioLogik E1242-T Universal I/O, 4 AIs, 4 DIs, 4 DIOs, nhiệt độ hoạt động  -40 to 75°C  của hãng Moxa hiện đang được BKAII phân phối rộng rãi tại thị trường Việt Nam. ioLogik E1242-T được thiết kế theo tiêu chuẩn công nghiệp, nhỏ gọn, dễ dàng lấy được tín hiệu về PLC, máy tính, vi xử lý, máy tính nhúng. Sản phẩm hiện đang được sử dụng trong các bài toán M2M, IoT của các lĩnh vực: Điện lực, khí tượng thủy văn, giao thông thông minh, hệ thống kiểm soát an ninh,…

• Remote I/O

Mô hình ứng dụng:

• Giải pháp thu thập và phân tích dữ liệu lớn trong hệ thống giám sát lưu trữ năng lượng với ioLogik E1242-T, ioLogik E1260-T, UC-8112-ME-T hãng Moxa

Tính năng của sản phẩm:

•  Easy tool-free installation and removal
•  Built-in LED indicators for IO channels
•  Wide operating temperature range: -40 to 75°C (-40 to 167°F)

­Thông số kỹ thuật của sản phẩm:

Input/Output Interface

• Analog Input Channels : 4
• Configurable DIO Channels (by jumper) : 4
• Digital Input Channels : 4
• Isolation : 3k VDC or 2k Vrms
• Buttons : Reset button

Digital Inputs

• Connector : Screw-fastened Euroblock terminal
• Counter Frequency : 250 Hz
• Digital Filtering Time Interval : Software configurable
• Dry Contact : On: short to GND , Off: open
• I/O Mode : DI or event counter
• Points per COM : 4 channels
• Sensor Type : Dry contact , Wet contact (NPN or PNP)
• Wet Contact (DI to COM) : On: 10 to 30 VDC , Off: 0 to 3 VDC

Digital Outputs

• Connector : Screw-fastened Euroblock terminal
• Current Rating : 200 mA per channel
• I/O Mode : DO or pulse output
• I/O Type : Sink
• Over-Current Protection :
• Over-Temperature Shutdown : 175°C (typical), 150°C (min.)
• Over-Voltage Protection : 35 VDC
• Pulse Output Frequency : 500 Hz (max.)

Analog Inputs

• Accuracy : ±0.1% FSR @ 25°C , ±0.3% FSR @ -10 to 60°C , ±0.5% FSR @ -40 to 75°C
• Built-in Resistor for Current Input : 120 ohms
• Connector : Screw-fastened Euroblock terminal
• I/O Mode : Voltage/Current
• I/O Type : Differential
• Input Impedance : 10 mega-ohms (min.)
• Input Range : 0 to 10 VDC , 0 to 20 mA , 4 to 20 mA , 4 to 20 mA (with burn-out detection)
• Resolution : 16 bits
• Sampling Rate : 12 samples/sec per module (shared between up to 4 channels) If N channels are enabled, the sampling rate for each enabled channel = 12/N samples/sec.

Ethernet Interface

• 10/100BaseT(X) Ports (RJ45 connector) : 2, 1 MAC address (Ethernet bypass)
• Magnetic Isolation Protection :

Ethernet Software Features

• Configuration Options : Web Console (HTTP), Windows Utility (ioSearch)
• Industrial Protocols : EtherNet/IP Adapter, Modbus TCP Server (Slave), Moxa AOPC (Active Tag), MXIO Library
• Management : BOOTP, RESTful API, DHCP Client, HTTP, IPv4, TCP/IP, UDP, SNMPv1 Trap, SNMPv1/v2c
• MIB : Device Settings MIB
• Security : Access control list

LED Interface

• LED Indicators : Power, Ready, Port 1, Port 2

Modbus TCP

• Functions Supported : 1, 2, 3, 4, 5, 6, 15, 16, 23
• Mode : Server (Slave)

EtherNet/IP

• Mode : Adapter  9 (for read-only), 1 (for read/write)

Power Parameters

• Power Connector : Screw-fastened Euroblock terminal
• Input Voltage : 12 to 36 VDC
• Power Consumption : 139 mA @ 24 VDC

Physical Characteristics

• Housing : Plastic
• Dimensions :
• Weight : 200 g (0.44 lb)
• Installation : DIN-rail mounting, Wall mounting
• Wiring : I/O cable, 16 to 26 AWG
  Power cable, 12 to 24 AWG

Environmental Limits

• Operating Temperature : -40 to 75°C (-40 to 167°F)
• Storage Temperature (package included) : -40 to 85°C (-40 to 185°F)
• Ambient Relative Humidity : 5 to 95% (non-condensing)
• Altitude : 4000 m Please contact Moxa if you require products guaranteed to function properly at higher altitudes.

Standards and Certifications

• EMC : EN 55032/24, EN 61000-6-2/-6-4
• EMI : CISPR 32, FCC Part 15B Class A
• EMS : IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
  IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
  IEC 61000-4-4 EFT: Power: 2 kV; Signal: 1 kV
  IEC 61000-4-5 Surge: Power: 2 kV; Signal: 1 kV
  IEC 61000-4-6 CS: 10 V
  IEC 61000-4-8 PFMF
• Hazardous Locations : ATEX, Class I Division 2
• Safety : UL 508
• Shock : IEC 60068-2-27
• Freefall : IEC 60068-2-32
• Vibration : IEC 60068-2-6

MTBF

• Time : 502,210 hrs
