Bộ dò vòng từ một kênh LD100 là bộ dò vòng từ một (1) kênh của hãng Procon được BKAII phân phối tại thị trường Việt Nam. LD100 được ứng dụng rộng rãi trong các bài toán phát hiện xe. Hôm nay BKAII sẽ giới thiệu đến các bạn những thông tin chi tiết về LD100 cũng như sơ đồ đấu nối bộ dò vòng từ này nhé.

Bộ dò vòng từ LD100 series là một thiết bị phát hiện vòng lặp cảm ứng đơn kênh được thiết kế để dành cho các ứng dụng về bãi đỗ xe, trạm thu phí hay trạm cân,… Bộ dò được kết nối với một vòng lặp được gắn dưới mặt đường. Khi có xe đi qua vòng lặp thì bộ dò sẽ phát hiện và kích hoạt đầu ra relay để kết nối với bộ điều khiển (PLC, vi điều khiển,.) hoặc thiết bị chấp hành (đèn báo, biển chỉ dẫn, barie…).

Bộ dò vòng từ LD100 series có 11 chân (1->11) thường được gắn liền với 1 base 11 pin rất thuận tiện cho việc lắp đặt vào tủ điều khiển.

Nguồn cấp cho LD100 series:

  • LD100: 200-260 VAC / 50Hz.
  • LD101: 100-120VAC / 60Hz.
  • LD102: 11-26VDC.

Đèn led chỉ thị:

  • POWER  LED : Đèn báo nguồn (sáng khi cấp nguồn cho bộ dò)
  • DETECT LED: Phát hiện có xe. Tần số vòng lặp = Số lần nhấp nháy x 10Khz. Nếu đèn detect led sáng mà không nhấp nháy tức là có vấn đề với vòng lặp.
  • LOOP FAULT LED : Chỉ ra tình trạng lỗi của vòng lặp.
  • Nếu Led này nhấp nháy thì có thể vòng loop bị ngắn mạch hoặc độ tự cảm vòng loop nhỏ. Kiểm tra lại kết nối của vòng loop hoặc thêm số vòng dây
  • Nếu LOOP FAULT LED sáng mà không chớp thì có thể vòng Loop bị hở mạch hoặc độ tự cảm quá lớn. Kiểm tra lại kết nối hoặc giảm bớt số vòng dây của vòng lặp.

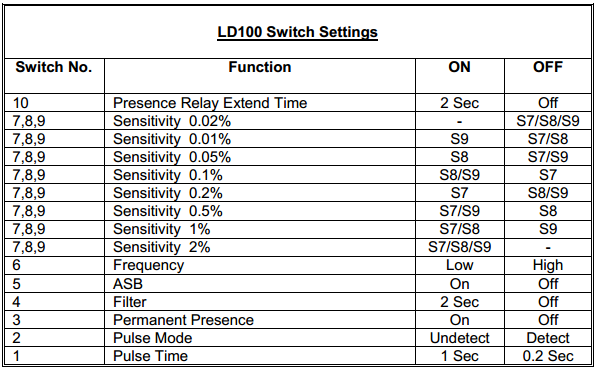

  • DIP SWITCH:

Chú thích:



  • Switch 10: độ trễ của ngõ ra relay ( off = 0s; on = 2s). Thông thường để off.
  • Switch 7,8,9: điều chỉnh độ nhạy của bộ dò tùy thuộc vào từng ứng dụng (xem bảng trên).
  • Switch 6: Thay đổi tần số vòng Loop. Trong trường hợp vòng loop bị tác động của vòng Loop kế bên hoặc bởi một nguồn khác thì ta có thể bật Switch 6 để loại bỏ vấn đề  này. Bình thường thì Switch 6 ở chế độ off.
  • Switch 5: Tăng mức độ nhạy của bộ dò. Thông thường để off.
  • Switch 4: Làm chậm sự chuyển mạch ON của bộ dò. Thông thường để off.
  • Switch 3: Phát hiện xe trong nhiều ngày tại cùng 1 thời điểm. Thông thường để off.
  • Switch 2: Cấu hình Pulse Relay:
  •  Sw2 = ON: Pulse Relay sẽ chuyển trạng thái khi có xe đi vào vòng loop trong chu kỳ T(s).
  •  Sw2 = OFF: Pulse Relay sẽ chuyển trạng thái khi có xe đi ra khỏi vòng loop trong chu kỳ T(s).
  • Switch 1: Thay đổi chu kỳ của Pulse Relay (on = 1s; off = 0.2s).

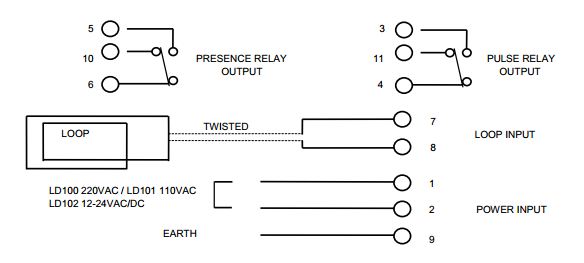

Sơ đồ đấu nối LD 100 series:

  • Kết nối vòng loop vào chân 7,8 của base ( cũng chính là chân 7,8 của bộ dò)
  • Cấp nguồn vào chân 1,2 cho bộ dò. Lưu ý, cấp đúng giải nguồn cho thiết bị. Cụ thể, các sản phẩm của hãng Procon hỗ trợ 3 loại nguồn: 220VAC (LD100), 110VAC (LD101) và 12-24VDC (LD102).
  • Kết nối chân Relay (NO/NC) hoặc chân Pulse Relay (ON/OFF) vào bộ điều khiển, cơ cấu chấp hành tùy theo mục đích của từng ứng dụng cụ thể.

Với hướng dẫn tương đối chi tiết ở trên, hy vọng các bạn có thể tự triển khai cho mình các dự án liên quan đến thiết bị phát hiện xe như bộ dò vòng từ LD100. Mọi thông tin chi tiết về sản phẩm và cách sử dụng, xin vui lòng liên hệ với BKAII.
