Như ta đã biết, modem AD2066 ngoài chức năng IP modem, nó còn hỗ trợ 5 cổng I/O ( 3 cổng I/O digital và 2 cổng I/O analog), sử dụng giao thức truyền thông Modbus RTU. Hôm nay, BKAII sẽ hướng dẫn các bạn sử dụng chức năng này để truy vấn trạng thái ngõ I/O trên modem về máy tính thông qua giao thức Modbus nhé!.

Cấu hình trên AD2066

  • Chuẩn bị phần cứng, đảm bảo phần cứng đã kết nối như nguồn, antenna và simcard phải được đăng ký GPRS/3G với nhà mạng.
  • Trên máy tính cài phần mềm AR_IPmodemconfigtool. Sau đó vào phần mềm và thực hiện theo các bước sau:

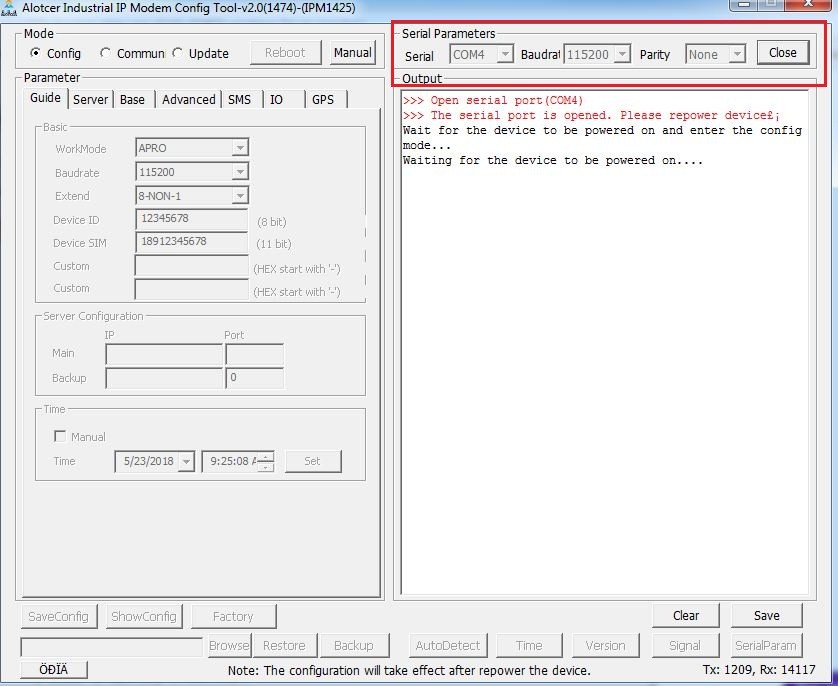

  • Lựa chọn cổng COM kết nối với máy tính => re-power

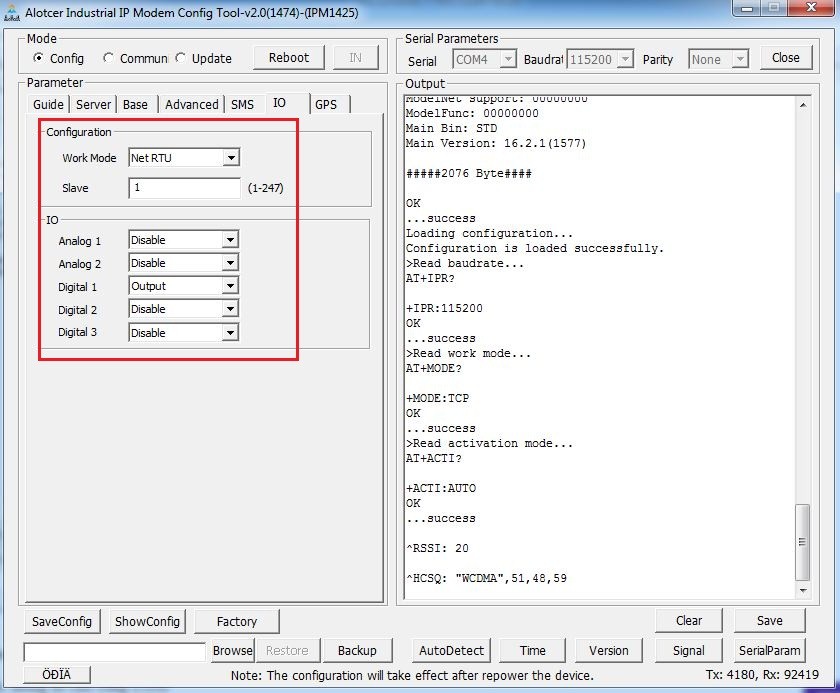

Tag IO:

  • Work mode: có 3 lựa chọn là disable, NetRTU, SerialRTU
  • Disable: Vô hiệu hóa chức năng IO cho modem.
  • NetRTU: Sử dụng TCP chuyển đổi qua cổng Serial ảo để hỗ trợ giao thức MODBUS RTU (dữ liệu truyền qua mạng ip)
  • SerialRTU: Sử dụng RS232 / RS485 để hỗ trợ giao thức MODBUS RTU

       -> Ở đây, lựa chọn NetRTU. Với Serial RTU cũng tương tự.

  • Slave: là địa chỉ slave của modem. Ta có thể đặt địa chỉ slave từ 1-247
  • Các IO: tùy mục đích sử dụng, có thể cấu hình là input hoặc output ( ngõ IO Digial). Ở đây, cấu hính ngõ digital 1 là output. Ta sẽ truy vấn nó qua bản tin Modbus.

Address Modbus IO:

IO1: 8                                             IO3: 10                                         IO5: 12

IO2: 9                                             IO4: 11



Tag Guide: cấu hình với chức năng IP modem để có thể truyền-nhận dữ liệu từ xa qua hạ tầng mạng GPRS/3G. Có thể xem qua bài viết “ hướng dẫn cấu hình và sử dụng IP modem AD2066”

Tạo cổng COM ảo:

Hiện nay có rất nhiều phần mềm tạo cổng COM ảo, hôm nay BKAII hướng dẫn bạn tạo cổng COM ảo bằng phần mềm VSPE nhé.
Tải phần mềm tại đây:
http://www.eterlogic.com/Products.VSPE.html

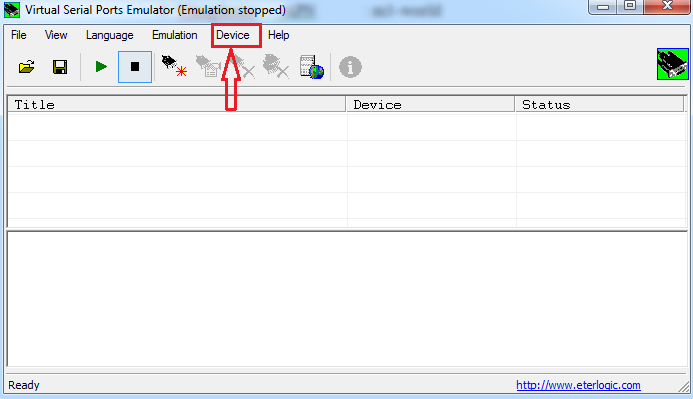

Tại giao diện chính của màn hình, chọn: Device để add thêm thiết bị mới.

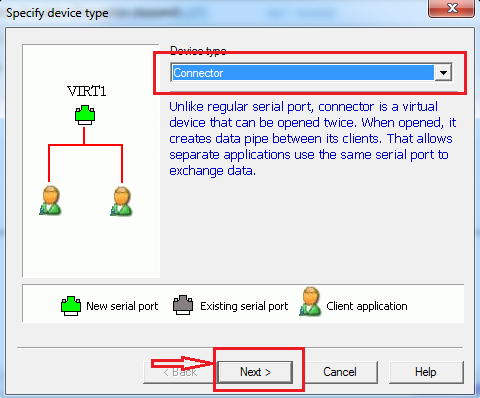

Đầu tiên, ta tạo 1 cổng COM ảo mới: Device -> Connector

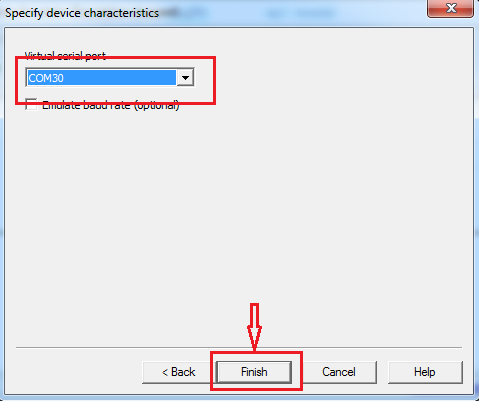

Như vậy là ta đã tạo xong được 1 cổng COM ảo mới để sử dụng là COM 30. Tiếp theo ta tạo 1 cầu kết nối như sau:

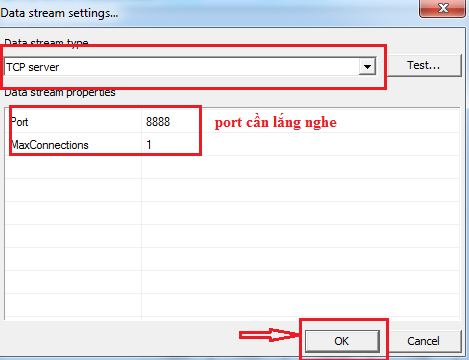

   Stream 1:

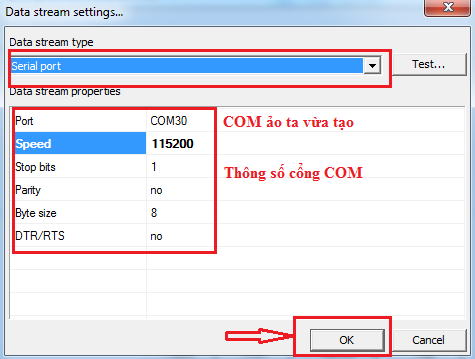

     Stream 2:

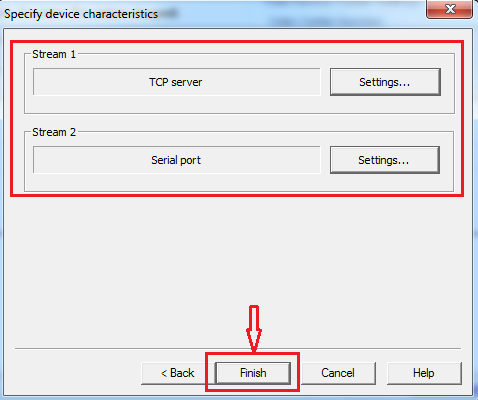

Sau khi setting xong Stream 1 và Stream 2 ta được như sau:

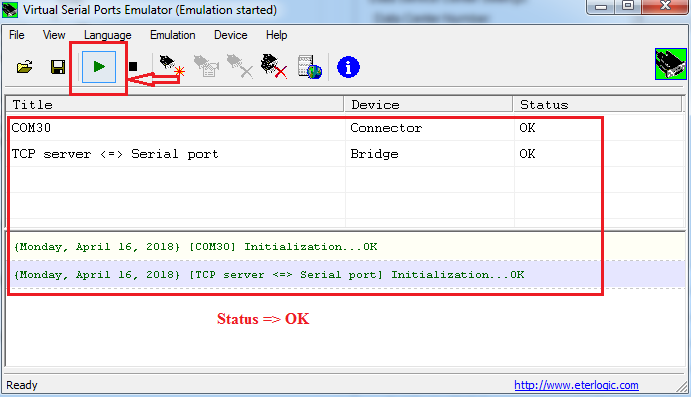

RUN phần mềm:



Kiểm tra đường truyền kết nối và gửi bản tin Modbus xuống cho modem

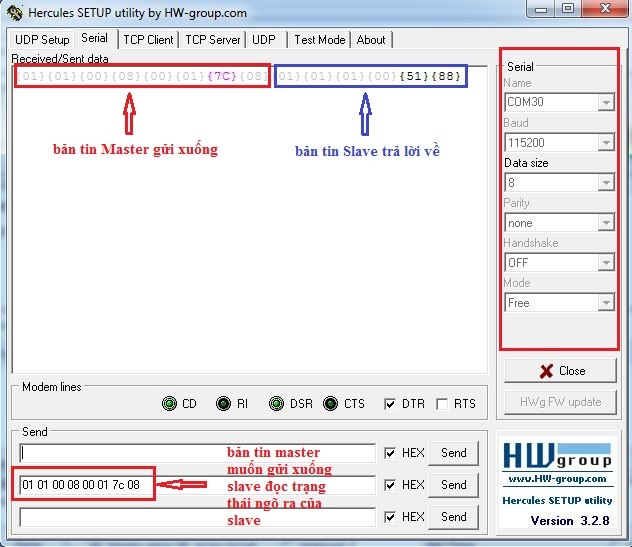

Sử dụng phần mềm Hercule để kiểm tra đường truyền: mở COM 30 với các thông số thiết lập như hình dưới.

Như vậy là ta đã có thể cấu hình kết nối và sử dụng I/O của modem qua truyền thông Modbus RTU.

Hy vọng, với một vài thao tác đơn giản ở trên, các bạn đã có thể tự cài đặt và sử dụng AD2066 với chức năng I/O trong ứng dụng của mình và những thông tin trên có thể giúp ích cho việc học tập, nghiên cứu cũng như công việc của các bạn. Để biết thêm thông tin chi tiết về sản phẩm, xin vui lòng liên hệ BKAII!
