ATC-2000 là thiết bị được sản xuất bởi ATCmột trong những nhà sản xuất thiết bị truyền thông nổi tiếng, với chức năng chính là chuyển đổi tín hiệu từ RS232/485/422 sang Ethernet. Để hiểu thêm về sản phẩm này hôm nay BKAII sẽ hướng dẫn các bạn cách kết nối ATC-2000 qua cổng com ảo bằng phần mềm VCOMTool nhé!

Cấu hình mạng:

Do bộ ATC-2000 và máy chủ sẽ làm việc với nhau qua mạng Ethernet nên cần cấu hình địa chỉ IP của ATC-2000 và PC phải trong cùng một lớp mạng - cùng một Local Area network.

Bạn có thể xem hướng dẫn cụ thể cách cấu hình mạng qua bài viết: Hướng dẫn cấu hình ATC-2000 Bộ chuyển đổi tín hiệu từ RS232/RS485/RS422 sang Ethernet

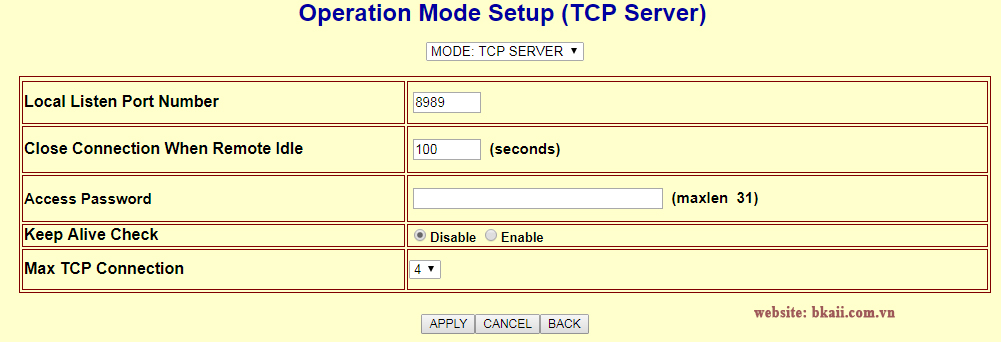

Ở đây ta lựa chọn TCP mode cho ATC-2000 đóng vai trò là Server



      Port number cho cổng giao tiếp (ở đây là 8989).



Tạo cổng COM ảo và kết nối với thiết bị:

Ở bài viết này, chúng tôi sẽ hướng dẫn bạn tạo cổng COM ảo và kết nối với ATC-2000 bằng phần mềm VCOMTool.

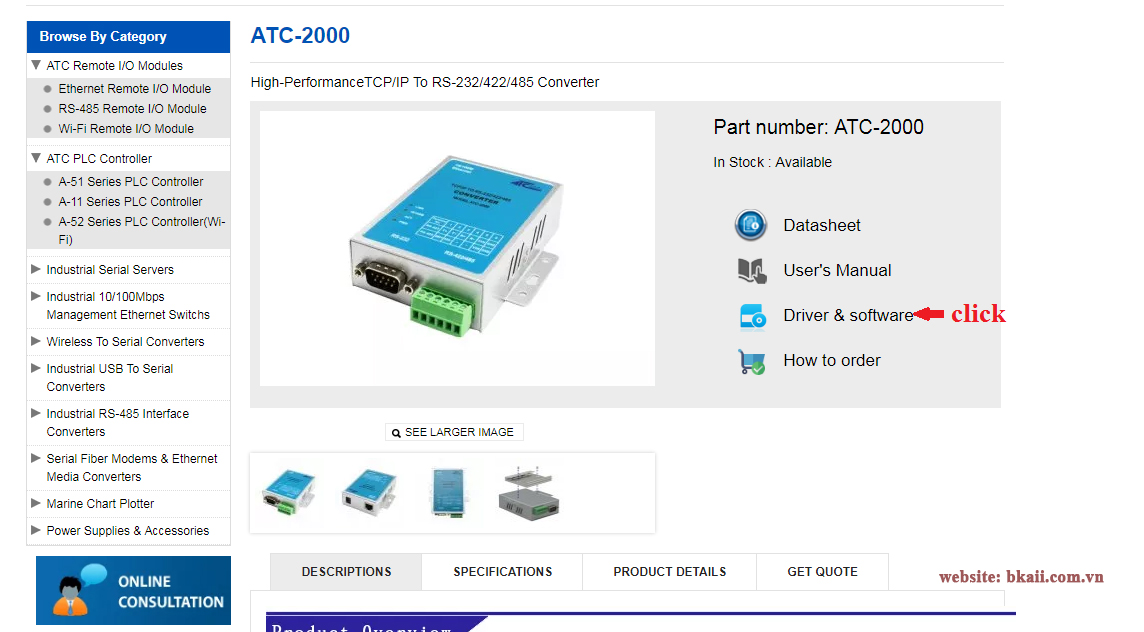

Link download phần mềm: http://www.szatc.com/product/atc-2000

Lưu ý: khi cài cần tích chọn cài cả 2 mục VCOM tool + VSPD driver

Bước 1: Mở VCOMTool



Bước 2: Thiết lập 1 cổng COM ảo

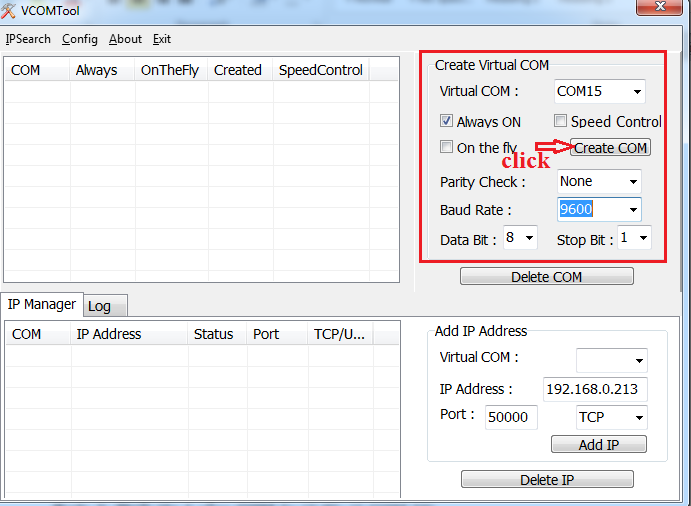

  •  Virtual COM: chọn cổng COM ảo bạn muốn thiết lập. (COM15)
  •  Click bỏ chọn On the fly để thiết lập thông số cho cổng COM đó.

=> Click Create COM để tạo cổng COM ảo -> bên tay trái xuất hiện cổng COM vừa thiết lập là bạn đã tạo thành công.

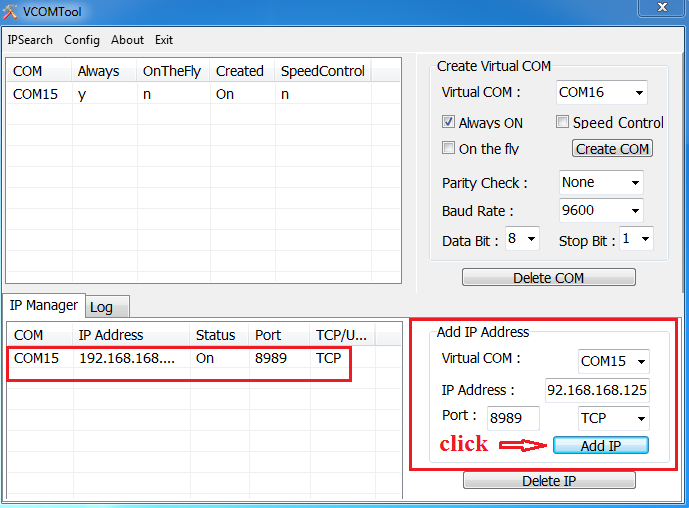

Bước 3: Tạo kết nối với COM ảo vừa thiết lập.

  •  Virtual COM: Chọn tên cổng COM ảo ta vừa thiết lập ở bước trên.
  •  IP Address: địa chỉ IP của thiết bị. ở đây là ATC 2000 (192.168.168.125)
  •  Port: là port ta đã setup cho thiết bị qua trình duyệt Web. (8989)

=> Click Add IP để tạo kết nối. Bên trái màn hình mục Status hiện On là bạn đã tạo kết nối với COM ảo thành công.





Kiểm tra kết nối với phần mềm Hercule.

Kiểm tra cổng COM vật lý đăng sử dụng (ở đây là COM 3)

Mở phần mềm Hercule (Run 2 app)

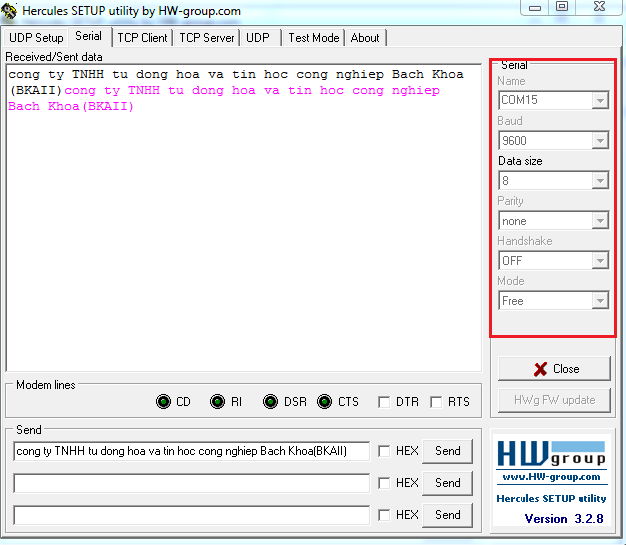

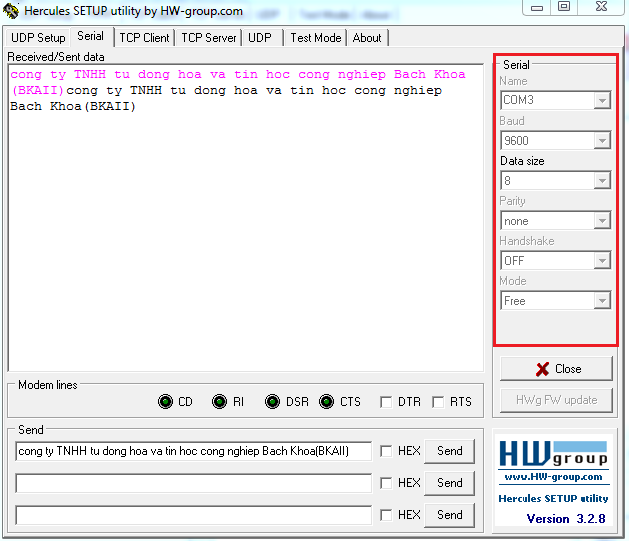

Tại tab Serial: Mở cổng COM vật lý (COM 3) và COM ảo (COM 15), điền Baud, Data size, Parity theo đúng thông số ta đã thiết lập.

Và đây là kết quả: ta đã truyền được 1 chuỗi ký tự “ Cong ty TNHH tu dong hoa va tin hoc cong nghiep Bach Khoa (BKAII)” qua cổng COM ảo (COM 15).



Hy vọng, với một vài thao tác đơn giản ở trên, các bạn đã có thể dễ dàng tự cài đặt và sử dụng ATC-2000 trong ứng dụng của mình. Để biết thêm thông tin chi tiết về sản phẩm cũng như những kiến thức liên quan xin vui lòng ghé thăm BKAII.
