Bộ dò vòng từ một kênh của hãng Procon được BKAII phân phối tại thị trường Việt Nam, có hai loại mã sản phẩm là LD100 và LD160 đều cùng là bộ dò vòng từ phát hiện xe một kênh và đều sử dụng nguồn nuôi 220VAC. Vậy, điểm khác nhau của chúng là gì? Hôm nay BKAII sẽ có bài viết phân tích về hai sản phẩm này.

Hạng mục LD160 LD100
Khái niệm

Bộ dò vòng từ LD160 là 1 thiết bị phát hiện vòng lặp cảm ứng đơn kênh. Bộ dò được kết nối với 1 vòng lặp được gắn dưới mặt đường. Khi có xe đi qua vòng lặp thì bộ dò sẽ phát hiện và kích hoạt đầu ra relay để kết nối với bộ điều khiển (PLC, vi điều khiển….) hoặc thiết bị chấp hành (đèn báo, biển chỉ dẫn, barie…).

Bộ dò vòng từ LD100 là 1 thiết bị phát hiện vòng lặp cảm ứng đơn kênh. Bộ dò được kết nối với 1 vòng lặp được gắn dưới mặt đường. Khi có xe đi qua vòng lặp thì bộ dò sẽ phát hiện và kích hoạt đầu ra relay để kết nối với bộ điều khiển (PLC, vi điều khiển….) hoặc thiết bị chấp hành (đèn báo, biển chỉ dẫn, barie…).
Nguồn cấp 200-260 VAC / 50-60Hz 200-260 VAC / 50-60Hz
Số chân 11 chân (1->11) gắn vào 1 base 11 pin 11 chân (1->11) gắn vào 1 base 11 pin
Số LED chỉ thị
  • POWER  LED : Đèn báo nguồn (sáng khi cấp nguồn cho bộ dò)
  •  DETECT LED: Phát hiện có xe. Tần số vòng lặp = Số lần nhấp nháy x 10Khz. Nếu đèn detect led sáng mà không nhấp nháy tức là có vấn đề với vòng lặp.
  • LOOP FAULT LED : Chỉ ra tình trạng lỗi của vòng lặp.
  • Nếu Led này nhấp nháy thì có thể vòng loop bị ngắn mạch hoặc độ tự cảm vòng loop nhỏ. Kiểm tra lại kết nối của vòng loop hoặc thêm số vòng dây
  • Nếu LOOP FAULT LED sáng mà không chớp thì có thể vòng Loop bị hở mạch hoặc độ tự cảm quá lớn. Kiểm tra lại kết nối hoặc giảm bớt số vòng dây của vòng lặp.
  • POWER  LED : Đèn báo nguồn (sáng khi cấp nguồn cho bộ dò)
  • DETECT LED: Phát hiện có xe. Tần số vòng lặp = Số lần nhấp nháy x 10Khz. Nếu đèn detect led sáng mà không nhấp nháy tức là có vấn đề với vòng lặp.
  • LOOP FAULT LED : Chỉ ra tình trạng lỗi của vòng lặp.
  • Nếu Led này nhấp nháy thì có thể vòng loop bị ngắn mạch hoặc độ tự cảm vòng loop nhỏ. Kiểm tra lại kết nối của vòng loop hoặc thêm số vòng dây
  • Nếu LOOP FAULT LED sáng mà không chớp thì có thể vòng Loop bị hở mạch hoặc độ tự cảm quá lớn. Kiểm tra lại kết nối hoặc giảm bớt số vòng dây của vòng lặp.
DIP switch

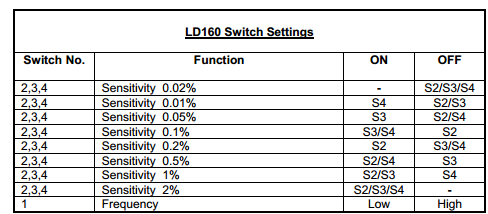

Teminal 10 switch nhưng chỉ sử dụng 4 switch đầu với chức năng:

  • Thay đổi độ nhạy của bộ dò (2,3,4).
  • Thay đổi tần số vòng Loop (1).

Teminal 10 switch và được sử dụng cả với các chức năng:

  •  Thay đổi độ trễ ngõ ra relay (10).T
  • Thay đổi độ nhạy của bộ dò (7,8,9).
  • Thay đổi tần số vòng Loop (6).
  • Tăng mức độ nhạy của bộ dò (5).
  • Làm chậm sự chuyển mạch ON của bộ dò (4).
  • Phát hiện xe trong nhiều ngày tại cùng 1 thời điểm (3).C
  • Cấu hình cho Pulse Relay (2) :
    • ON: pulse relay chuyển trạng thái khi có xe đi vào vòng Loop trong chu kỳ T(s).
    • OFF: pulse relay chuyển trạng thái khi có xe đi ra vòng Loop trong chu kỳ T(s).
  • Tthay đổi chu kỳ của pulse relay (1).
 Sơ đồ đấu dây

  • Kết nối với vòng Loop (7,8).
  • Cấp nguồn cho bộ dò (1,2). Lưu ý cấp đúng giải nguồn cho thiết bị.
  • Chân Relay output kết nối với bộ điều khiển hoặc cơ cấu chấp hành để lấy tín hiệu NC/NO (5,6,10).
  • Fault relay output đưa tín hiệu báo lỗi khi đèn loop fault sáng.

  • Kết nối với vòng Loop (7,8).
  • Cấp nguồn cho bộ dò (1,2). Lưu ý cấp đúng giải nguồn cho thiết bị.
  • Chân Relay output kết nối với bộ điều khiển hoặc cơ cấu chấp hành để lấy tín hiệu NC/NO (5,6,10).
  • Pulse relay output đưa tín hiệu NC/NO trong 1 chu kỳ T(s) có thể cài đặt trước khi relay chuyển mạch
Ứng dụng LD160 phù hợp với những bài ứng dụng trong giao thông như: trạm thu phí ETC, MTC, trạm cân tải trọng,..... do có khả năng nhận biết được khi có lỗi đang xảy ra với vòng loop từ xa.   LD100 phù hợp với những ứng dụng phát hiện xe thông thường như quản lý bãi đỗ xe thông minh, hệ thống kiểm soát an toàn với barie để tránh va đập, hệ thống cửa gara đóng mở tự động,......

Trên đây là so sánh tương quan theo hiểu biết của BKAII  giữa 2 thiết bị LD160 và LD100 ở trên, chúng tôi hy vọng các bạn có thể tự lựa chọn cho mình thiết bị phù hợp với ứng dụng của dự án liên quan đến thiết bị phát hiện xe như bộ dò vòng từ. Mọi thông tin chi tiết về sản phẩm và cách sử dụng, xin vui lòng liên hệ với BKAII để được tư vấn một cách miễn phí!
